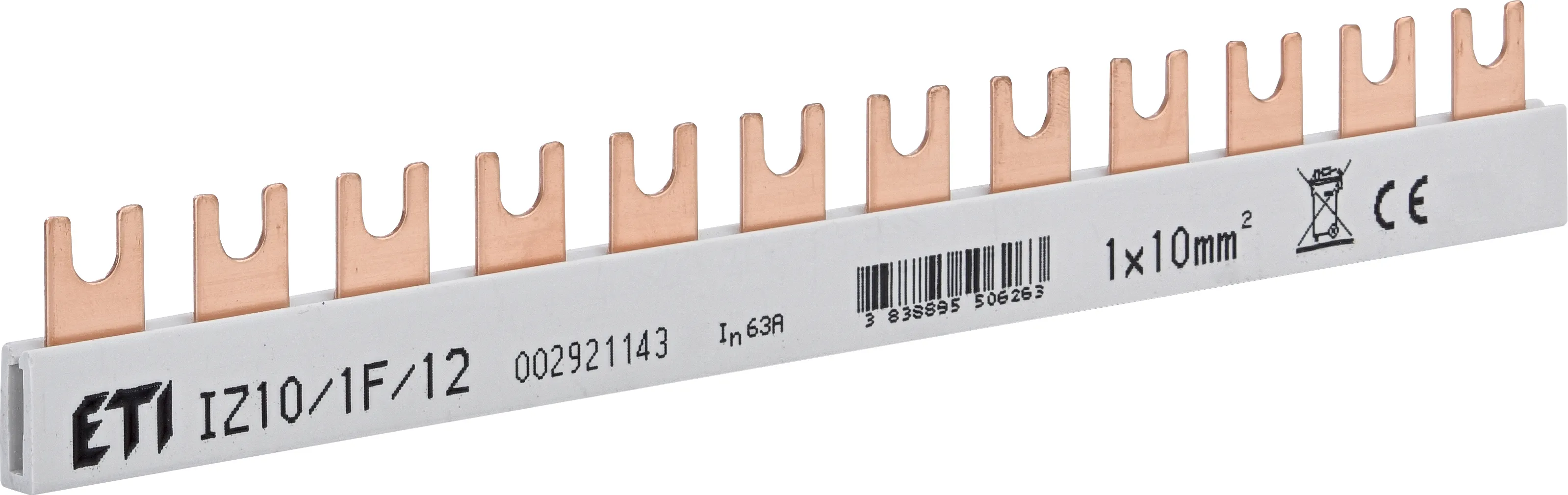

Izolowana szyna zbiorcza IZ10/1F/12

Zastosowanie

Szyna IZ10/1F/12 znajduje zastosowanie w rozdzielnicach niskiego napięcia do mostkowania aparatów modułowych, takich jak wyłączniki nadprądowe i inne kompatybilne urządzenia. Produkt przeznaczony jest do stosowania w układach jednofazowych, w których liczy się szybki montaż, estetyka wykonania oraz powtarzalne rozprowadzenie zasilania pomiędzy aparatami.

Funkcjonalność

Model o długości 1x12 modułów i całkowitej długości 210 mm umożliwia zasilenie szeregu aparatów w układzie jednofazowym. Przekrój 10 mm² oraz znamionowy prąd ciągły 63 A zapewniają właściwe parametry pracy w typowych zastosowaniach rozdzielczych. Konstrukcja z odstępem 17,8 mm i końcówkami widełkowymi przyspiesza montaż oraz ułatwia prawidłowe osadzenie szyny w zaciskach aparatury.

Bezpieczeństwo

Szyna została wykonana jako izolowana, co zwiększa bezpieczeństwo użytkowania i ogranicza ryzyko przypadkowego kontaktu z elementami przewodzącymi. Rodzaj napięcia AC/DC oraz napięcie znamionowe 500 V AC i 500 V DC pozwalają na zastosowanie produktu w szerokim zakresie układów rozdziału energii, przy zachowaniu odpowiednich parametrów eksploatacyjnych dla instalacji modułowych.

Dane techniczne

• Typ produktu: izolowana szyna zbiorcza
• Model: IZ10/1F/12
• Numer katalogowy: 002921143
• Kod EAN: 3838895506263
• Funkcja: section rails / szyna fazowa
• Typ: FORK
• Typ akcesoriów: szyny izolowane
• Ilość biegunów: 1
• Liczba faz: 1
• Prąd znamionowy: 63 A
• Znamionowy przekrój poprzeczny: 10 mm²
• Przekrój: 10 mm²
• Długość w modułach: 1x12
• Długość: 210 mm
• Wielkość odstępów: 17,8 mm
• Rodzaj połączenia elektrycznego: widełkowe
• Z izolacją: tak
• Rodzaj napięcia: AC/DC
• Napięcie znamionowe AC: 500 V
• Napięcie znamionowe DC: 500 V
• Maksymalne znamionowe napięcie pracy Ue: 500 V
• Znamionowy prąd ciągły Iu: 63 A
• Klasyfikacja ETIM: EC000215
• Opis ETIM: szyna fazowa
• Waga produktu: 0.05 kg
• Wymiary logistyczne: 215 x 27 x 6 mm
