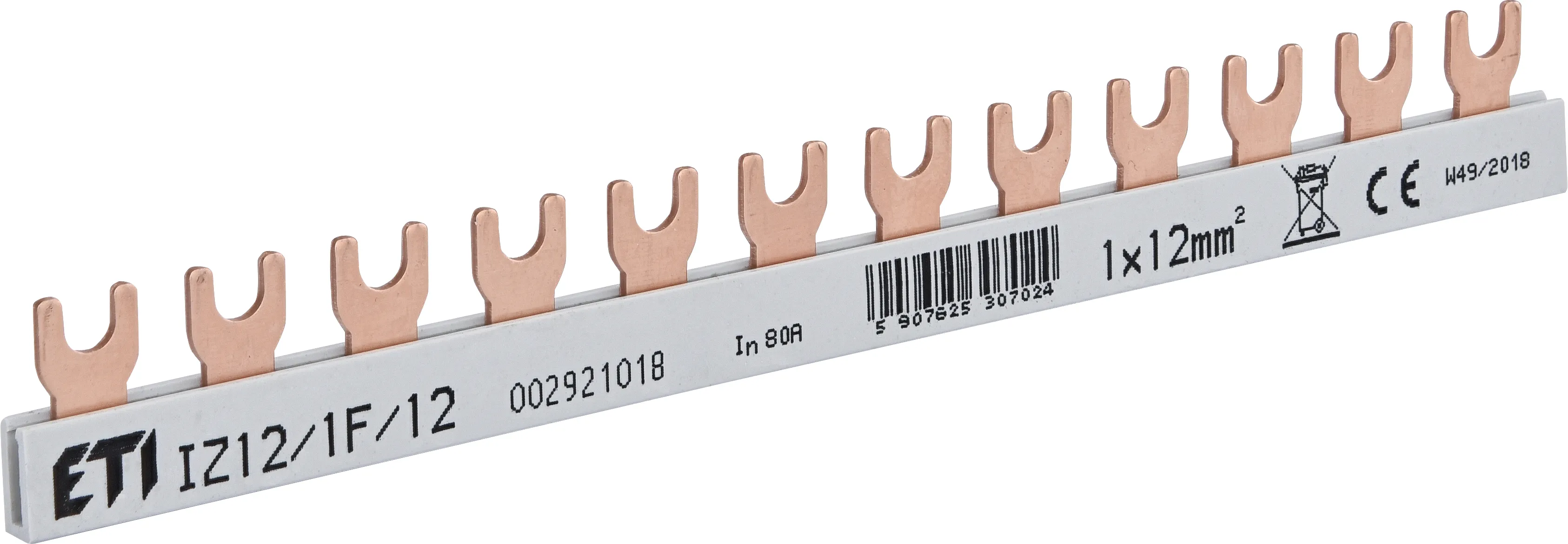

Izolowana szyna zbiorcza IZ12/1F/12

Zastosowanie

Szyna IZ12/1F/12 znajduje zastosowanie w rozdzielnicach niskiego napięcia do mostkowania aparatów modułowych, takich jak wyłączniki nadprądowe i inne kompatybilne urządzenia. Produkt przeznaczony jest do stosowania m.in. z aparatami z grup ETIMAT 6, ETITEC, SV, VLD01 oraz ETIMAT P10, co ułatwia budowę estetycznych i powtarzalnych układów zasilania.

Funkcjonalność

Model o długości 1x12 modułów i całkowitej długości 210 mm umożliwia zasilenie szeregu aparatów w układzie jednofazowym. Przekrój 12 mm² oraz znamionowy prąd ciągły 80 A zapewniają właściwe parametry pracy w typowych zastosowaniach rozdzielczych. Konstrukcja z odstępem 17,8 mm i końcówkami widełkowymi przyspiesza montaż oraz ułatwia prawidłowe osadzenie szyny w zaciskach aparatury.

Bezpieczeństwo

Szyna została wykonana jako izolowana, co zwiększa bezpieczeństwo użytkowania i ogranicza ryzyko przypadkowego kontaktu z elementami przewodzącymi. Napięcie znamionowe 500 V AC oraz 500 V DC pozwala na zastosowanie produktu w szerokim zakresie układów rozdziału energii, przy zachowaniu odpowiednich parametrów eksploatacyjnych dla instalacji modułowych.

Dane techniczne

• Typ produktu: izolowana szyna zbiorcza
• Model: IZ12/1F/12
• Numer katalogowy: 002921018
• Kod EAN: 5907625307024
• Funkcja: section rails / szyna fazowa
• Typ: FORK
• Typ akcesoriów: szyny izolowane
• Liczba faz: 1
• Prąd znamionowy: 80 A
• Znamionowy przekrój poprzeczny: 12 mm²
• Przekrój: 12 mm²
• Długość w modułach: 1x12
• Długość: 210 mm
• Wielkość odstępów: 17,8 mm
• Rodzaj połączenia elektrycznego: widełkowe
• Z izolacją: tak
• Napięcie znamionowe AC: 500 V
• Napięcie znamionowe DC: 500 V
• Maksymalne znamionowe napięcie pracy Ue: 500 V
• Znamionowy prąd ciągły Iu: 80 A
• Klasyfikacja ETIM: EC000215
• Opis ETIM: szyna fazowa
• Waga produktu: 0.057 kg
• Wymiary logistyczne: 215 x 24 x 5 mm
