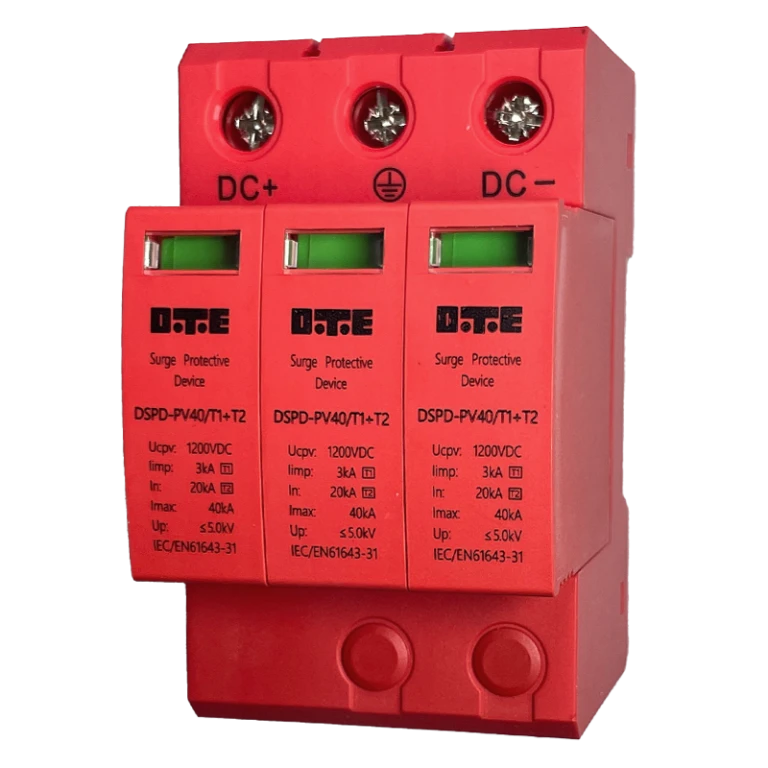

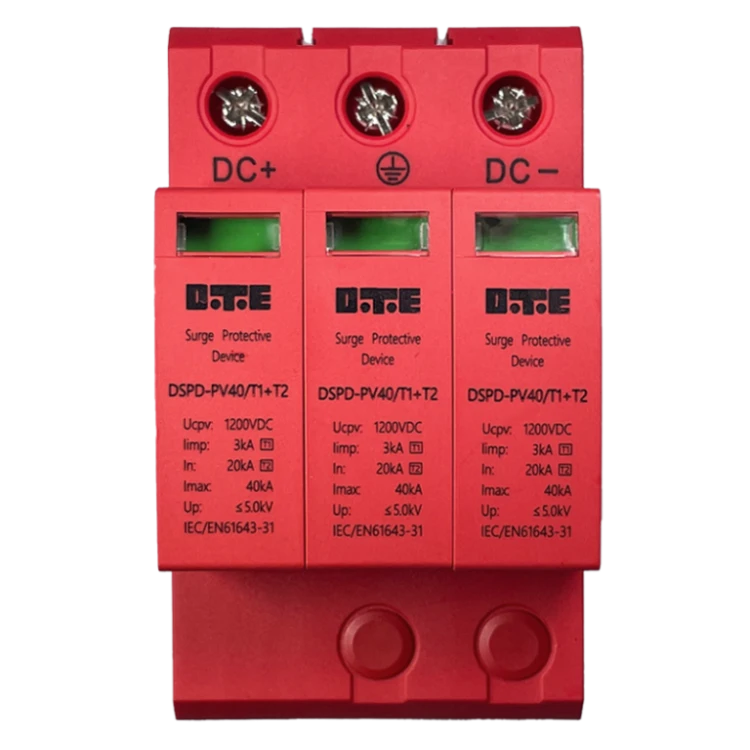

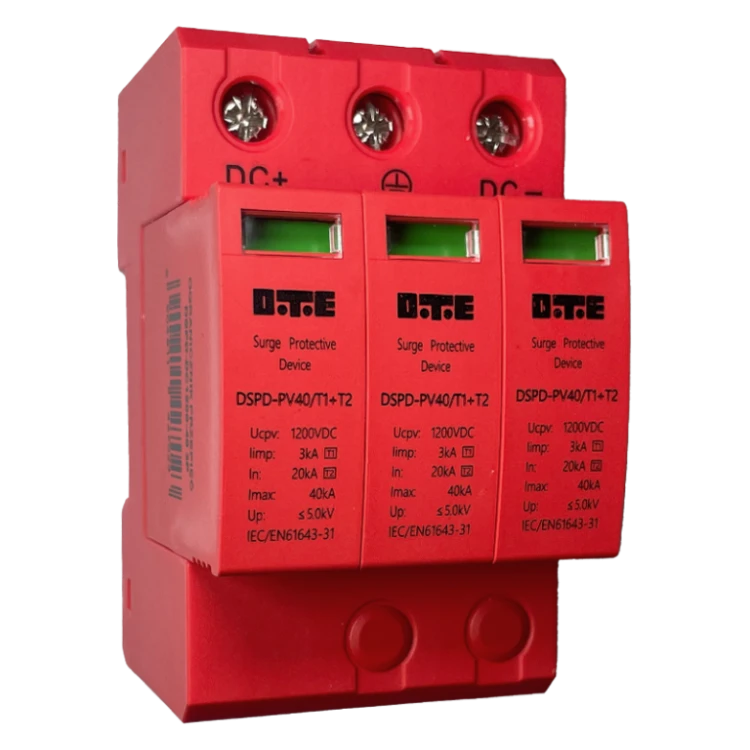

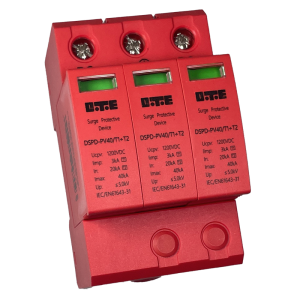

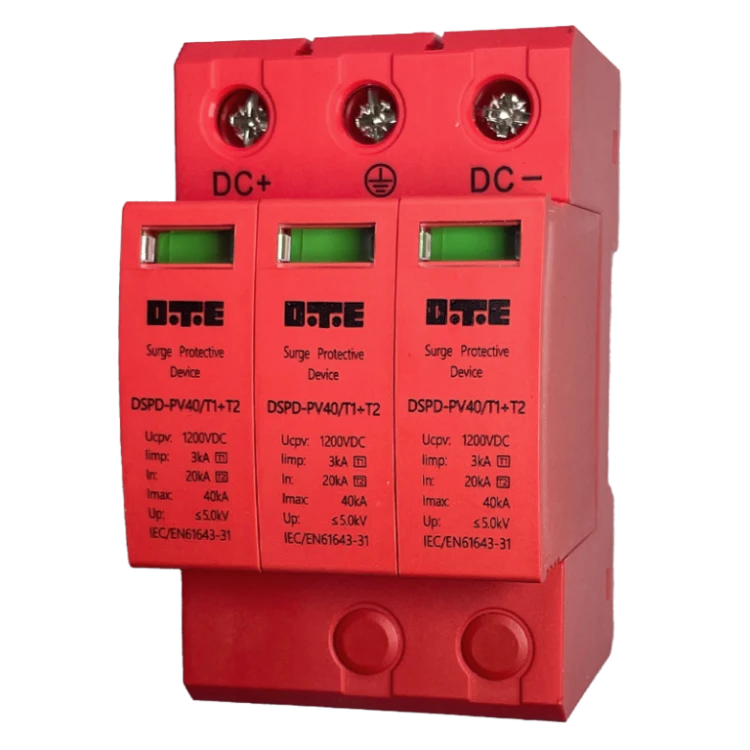

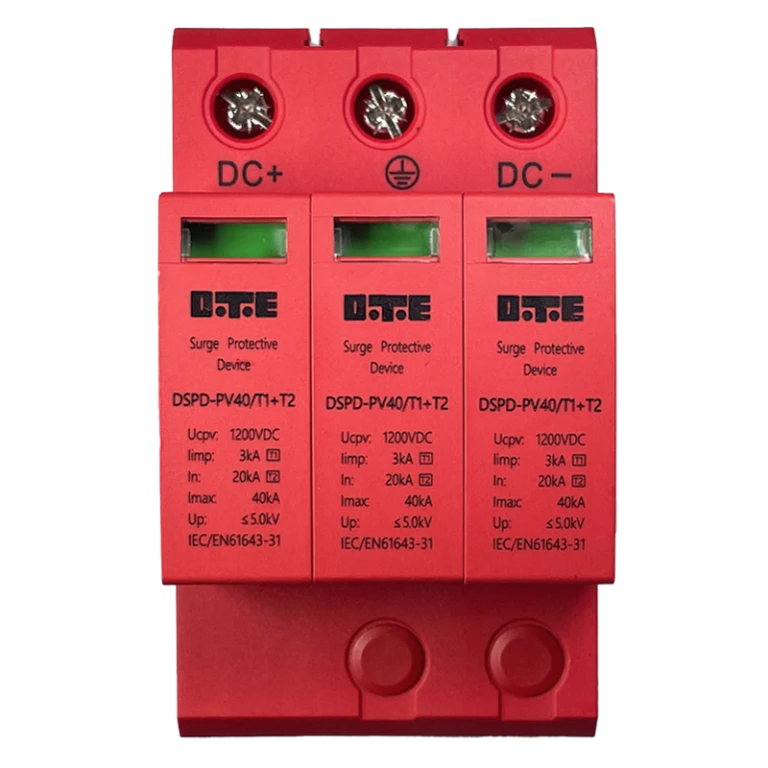

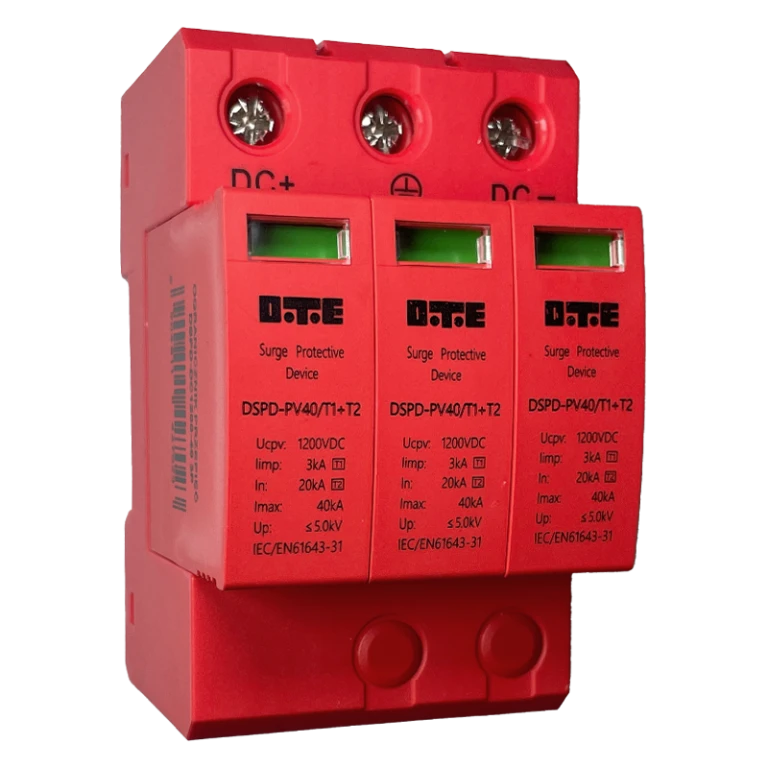

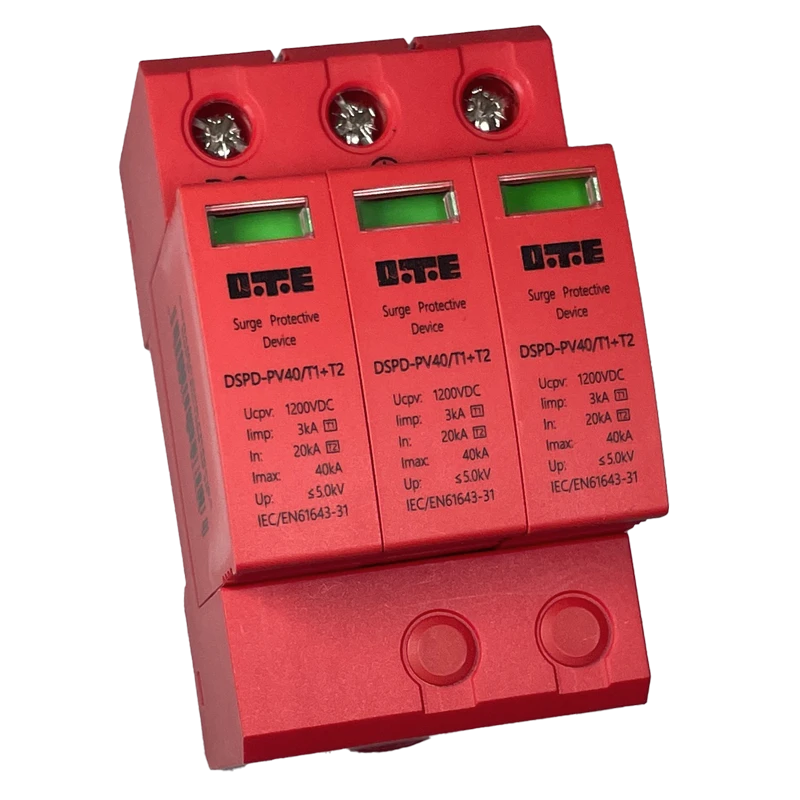

Ochronnik przepięć DC 1200V 40kA T1+T2 D.T.E DSPD-DC1200-40 3P

Zastosowanie

Produkt przeznaczony jest do ochrony systemów PV pracujących przy napięciu do 1200V DC. Znajduje zastosowanie w instalacjach dachowych oraz farmach fotowoltaicznych.

Funkcjonalność

Ogranicznik klasy T1+T2 (B+C) zapewnia ochronę zarówno przed bezpośrednimi impulsami piorunowymi, jak i przepięciami wtórnymi.

Zastosowanie warystora o dużej przepustowości oraz iskiernika gazowego gwarantuje wysoką skuteczność odprowadzania energii udarowej.

Urządzenie wyposażone jest w wizualny wskaźnik stanu:

• zielony – poprawna praca
• czerwony – brak ochrony (konieczność wymiany)

Instalacja

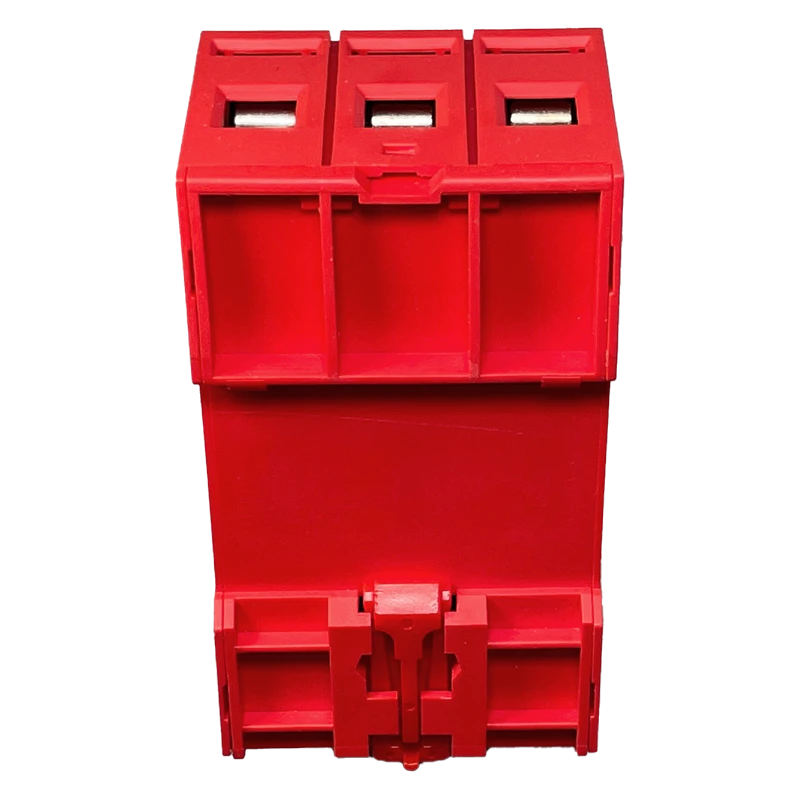

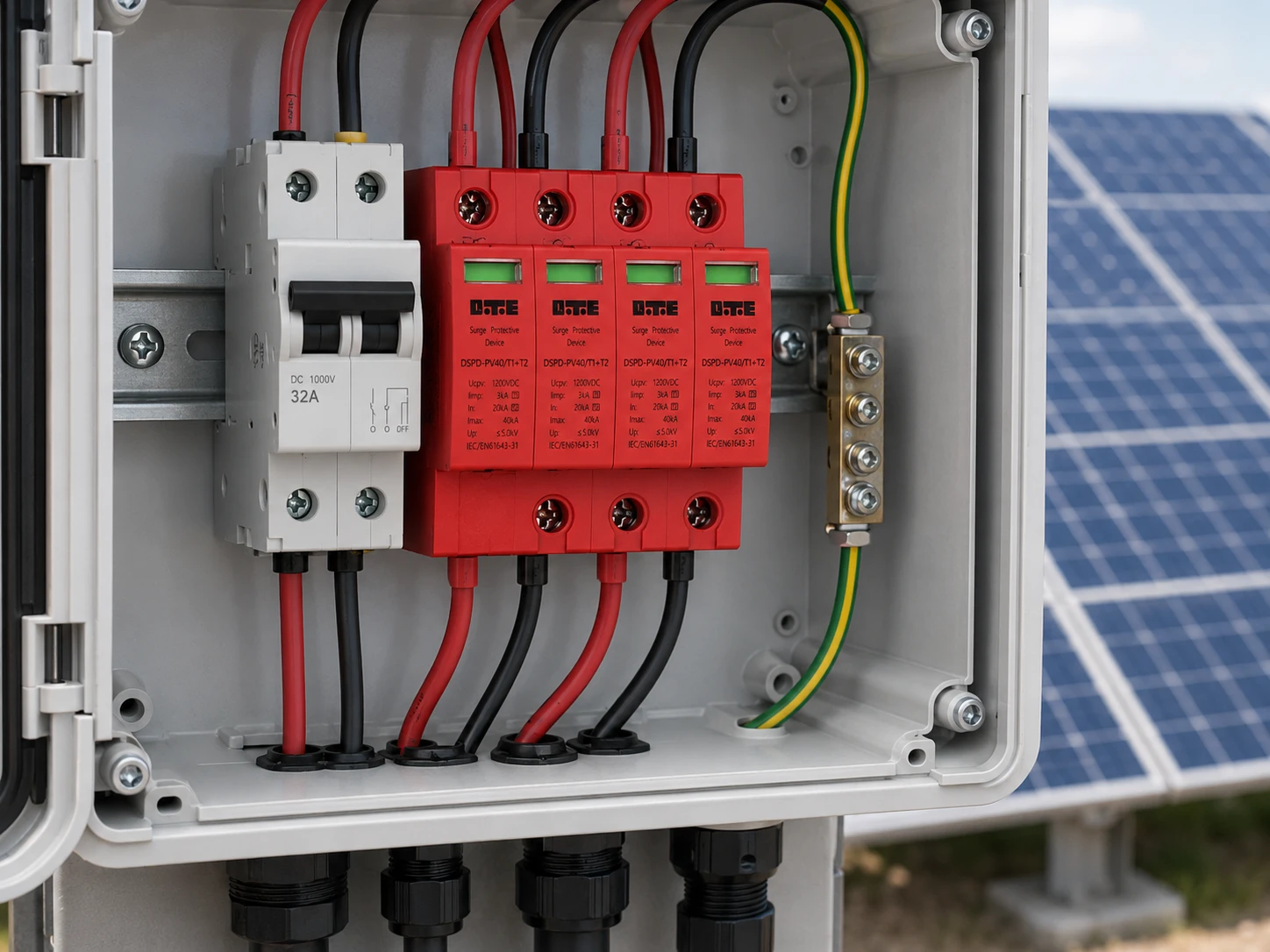

Ochronnik przeznaczony jest do montażu na standardowej szynie DIN. Kompaktowa konstrukcja (3 moduły) umożliwia łatwą integrację w rozdzielnicach PV.

Bezpieczeństwo

Urządzenie skutecznie ogranicza przepięcia do poziomu ≤5.0 kV, chroniąc falowniki, moduły PV oraz inne elementy instalacji.

Dane techniczne

• Typ: ogranicznik przepięć DC

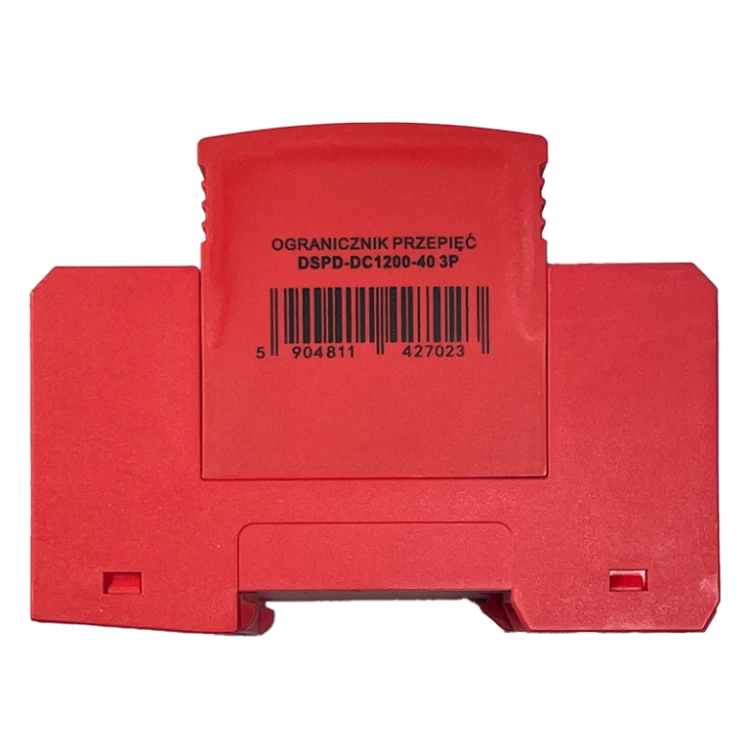

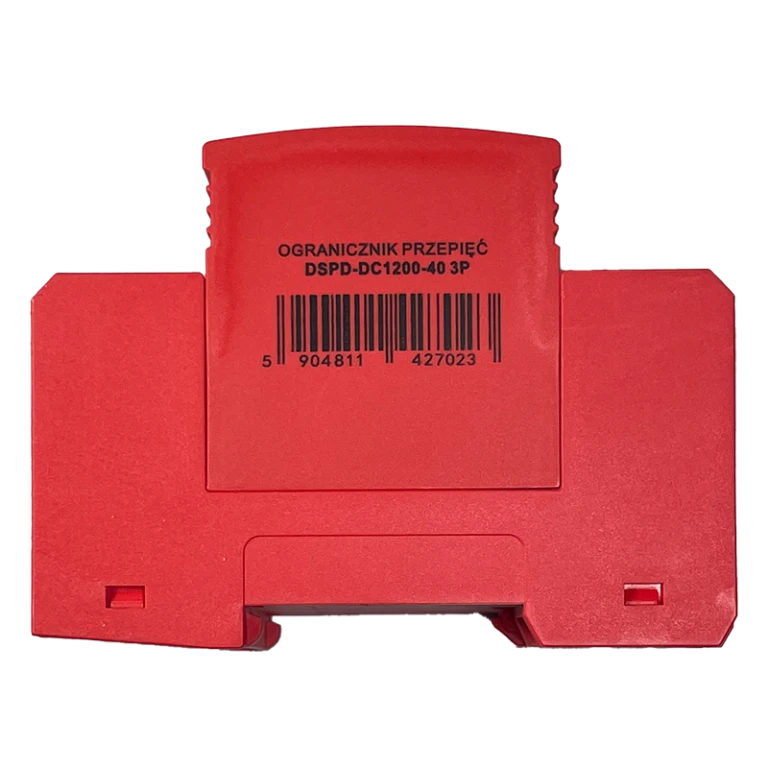

• Model: DSPD-DC1200-40 3P
• Napięcie znamionowe: 1200V DC
• Maks. napięcie pracy: 1200V DC
• Typ ochrony: T1+T2 (B+C)
• Prąd udarowy (10/350 µs): 3kA
• Graniczny prąd wyładowczy (8/20 µs): 40kA
• Prąd znamionowy (8/20 µs): 20kA
• Zdolność gaszenia prądu następczego: 3kA
• Poziom ochrony: ≤5.0 kV
• Liczba biegunów: 3
• Maks. przekrój przewodów: 35 mm²
• Montaż: szyna DIN
• Wielkość: 3 moduły
