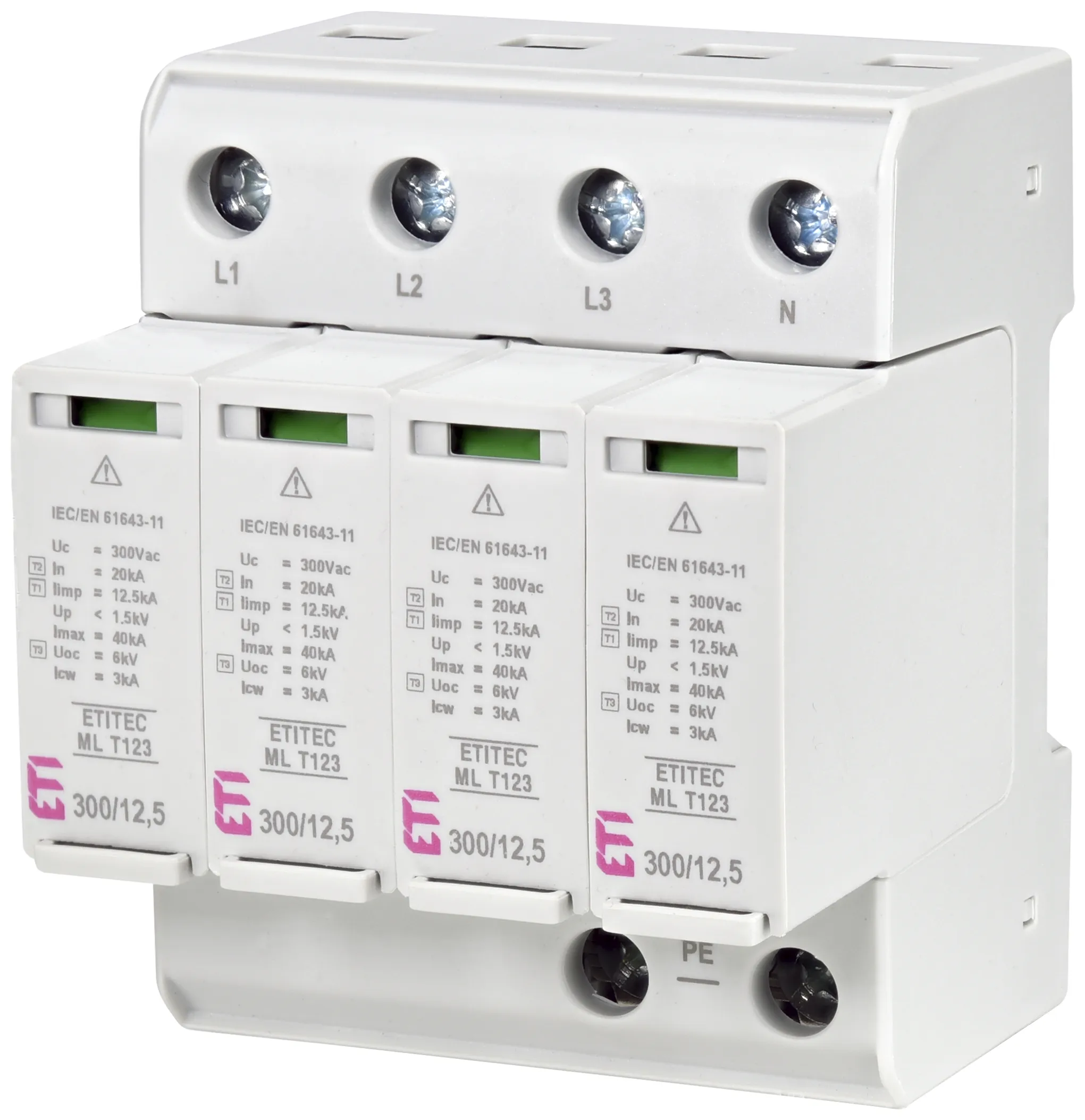

Ogranicznik przepięć T1, T2, T3 (B, C, D) ETITEC ML T123 300/12,5 4+0

Zastosowanie

Ogranicznik ETITEC ML T123 300/12,5 4+0 przeznaczony jest do ochrony rozdzielnic i instalacji niskiego napięcia w systemach TN-S. Dzięki połączeniu funkcji ochrony Typ 1, Typ 2 i Typ 3 aparat może być stosowany jako element kompleksowego zabezpieczenia przeciwprzepięciowego w budynkach mieszkalnych, obiektach komercyjnych i instalacjach technicznych.

Funkcjonalność

Urządzenie wykonano w technologii warystorowej i przystosowano do montażu na szynie DIN TH-35. Konstrukcja 4-modułowa umożliwia wygodną zabudowę w rozdzielnicy, a optyczna sygnalizacja zadziałania pozwala na szybką kontrolę stanu ochronnika. Aparat nie posiada styków zdalnej sygnalizacji uszkodzenia, ale oferuje skuteczne parametry ochronne przy kompaktowych wymiarach.

Bezpieczeństwo

Model zapewnia prąd udarowy Iimp 12,5 kA (10/350 µs) na biegun, znamionowy prąd wyładowczy In 20 kA (8/20 µs) oraz maksymalny prąd wyładowczy Imax 40 kA (8/20 µs). Poziom ochrony Up 1,5 kV ogranicza przepięcia do wartości bezpiecznych dla chronionych urządzeń, a stopień ochrony IP20 umożliwia bezpieczną pracę po zabudowie w rozdzielnicy.

Dane techniczne

• Numer katalogowy: 002440667
• EAN: 3838895927167
• Seria: ETITEC ML
• Typ produktu: ogranicznik przepięć
• Typ ochrony: T1, T2, T3
• Klasa ochronności: Typ 1+2
• System sieci: TN-S
• Liczba biegunów: 4
• Najwyższe napięcie trwałej pracy AC Uc: 300 V
• Znamionowe napięcie AC: 230 V
• Prąd udarowy Iimp (10/350 µs): 12,5 kA
• Znamionowy prąd wyładowczy In (8/20 µs): 20 kA
• Maksymalny prąd wyładowczy Imax (8/20 µs): 40 kA
• Poziom ochrony Up: 1,5 kV
• Energia właściwa W/R: 39
• Maks. przekrój przewodu jedno-/wielodrutowego: 35 mm²
• Maks. przekrój przewodu elastycznego: 25 mm²
• Technologia: warystorowa
• Sygnalizacja zadziałania: optyczna
• Styki sygnalizacyjne RC: nie
• Liczba modułów: 4
• Głębokość wbudowania: 70 mm
• Sposób montażu: szyna DIN TH-35
• Stopień ochrony: IP20
• Wymiary: 72 x 96 x 77 mm
• Waga produktu: 0,68 kg
