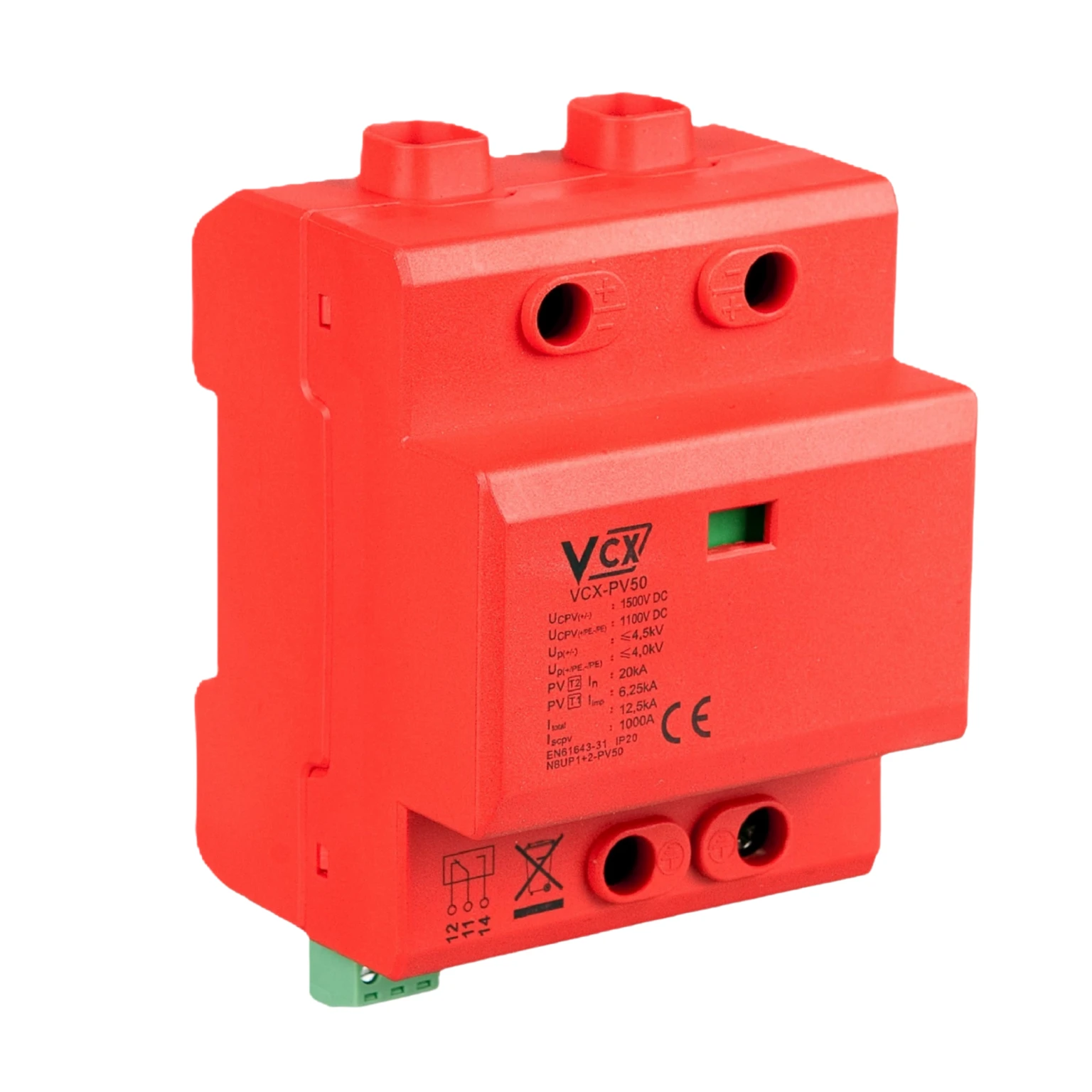

Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1500V PV50 12,5kA (iskiernikowy)

Ogranicznik przepięć PV DC T1T2 (B+C) 3P 1500V 12,5kA GDT VCX to nowoczesne urządzenie przeznaczone do ochrony instalacji fotowoltaicznych pracujących przy wysokich napięciach do 1500 V DC.

Dzięki zastosowaniu technologii warystorowo–iskiernikowej (MOV+GDT+MOV), ogranicznik zapewnia skuteczne odprowadzanie energii udarowej oraz zwiększoną trwałość poprzez eliminację problemu starzenia komponentów pod wpływem prądów upływu.

Dwustopniowa ochrona T1 + T2

Urządzenie pełni funkcję pierwszego i drugiego stopnia ochrony, zabezpieczając instalację PV przed bezpośrednimi wyładowaniami atmosferycznymi oraz przepięciami wtórnymi.

• ochrona przed prądami piorunowymi
• redukcja przepięć indukowanych
• stabilizacja pracy systemu PV

Technologia MOV + GDT

Ogranicznik wykorzystuje warystory MOV w torach DC+ i DC– oraz iskiernik gazowy (GDT) w torze PE, co znacząco zwiększa niezawodność i żywotność urządzenia.

• odporność na impulsy przepięciowe
• ograniczenie prądów upływu
• wydłużona trwałość

Przystosowany do instalacji 1500V

Urządzenie zostało zaprojektowane do pracy w nowoczesnych systemach fotowoltaicznych o napięciu do 1500 V DC, co czyni je odpowiednim dla instalacji przemysłowych i dużych farm PV.

Wysoka skuteczność działania

Parametry Iimp 12,5 kA, In 20 kA oraz Imax 50 kA zapewniają skuteczne ograniczanie przepięć.

Napięciowy poziom ochrony Up ≤ 4,5 kV gwarantuje bezpieczeństwo urządzeń instalacji fotowoltaicznej.

Funkcjonalność i kontrola

Ogranicznik wyposażony jest w wizualny wskaźnik działania:

• zielony – ochrona aktywna
• czerwony – brak ochrony

Pozwala to na szybkie sprawdzenie stanu urządzenia.

Montaż i zastosowanie

Urządzenie przeznaczone jest do montażu w rozdzielnicach instalacji PV. Konstrukcja 3P zapewnia pełną ochronę torów DC.

Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².

Warunki pracy

Ogranicznik pracuje w temperaturach od -30°C do +50°C, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie.

To rozwiązanie dla wymagających instalacji fotowoltaicznych, gdzie kluczowe znaczenie ma wysoka skuteczność ochrony oraz niezawodność działania.
