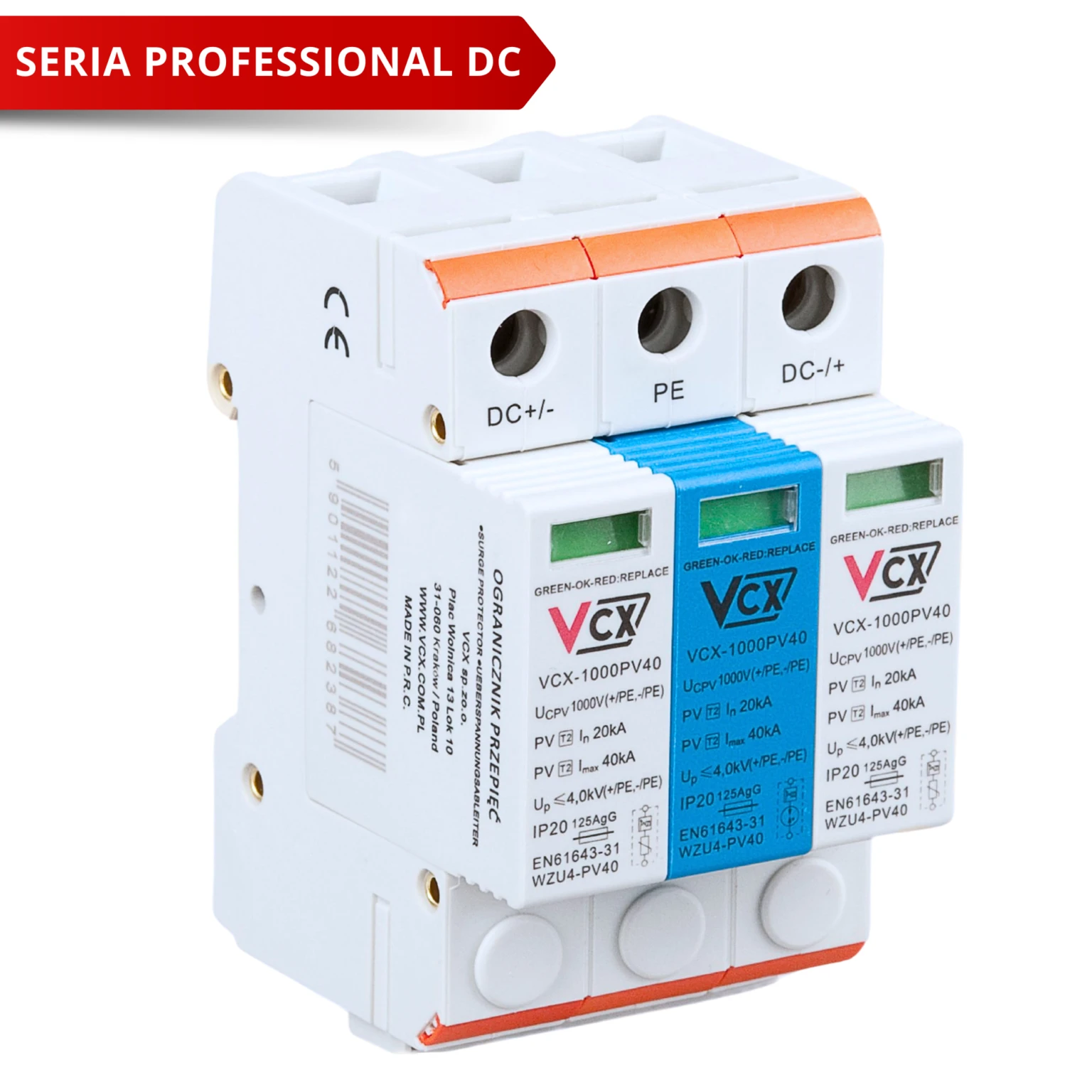

Ogranicznik przepięć fotowoltaiczny DC klasy T2 (C) 3P 1000V GDT Professional z iskiernikiem gazowym

Ogranicznik przepięć PV DC T2 (C) 3P 1000V GDT Professional VCX to wysokiej klasy urządzenie przeznaczone do ochrony instalacji fotowoltaicznych przed przepięciami powstającymi w wyniku wyładowań atmosferycznych oraz zakłóceń w pracy systemu.

Zastosowanie technologii warystorowo–iskiernikowej (MOV+GDT+MOV) pozwala na skuteczne odprowadzanie energii udarowej oraz zwiększenie trwałości urządzenia poprzez ograniczenie zjawiska starzenia warystorów.

Ochrona systemów PV

Urządzenie pełni funkcję drugiego stopnia ochrony (T2), zabezpieczając instalację fotowoltaiczną przed przepięciami indukowanymi i zakłóceniami łączeniowymi.

• ochrona falowników i modułów PV
• redukcja przepięć w instalacji DC
• stabilizacja pracy systemu

Technologia MOV + GDT

Ogranicznik wykorzystuje warystory MOV w torach DC+ i DC– oraz iskiernik gazowy (GDT) w torze PE, co znacząco zwiększa jego niezawodność.

• wysoka odporność na impulsy przepięciowe
• ograniczenie prądów upływu
• wydłużona żywotność urządzenia

Kompaktowa konstrukcja

Urządzenie posiada kompaktową budowę – szerokość jednego modułu wynosi 18 mm, a całkowita szerokość 3P to 54 mm, co umożliwia oszczędność miejsca w rozdzielnicy.

Parametry pracy

Ogranicznik oferuje parametry In 20 kA oraz Imax 40 kA, zapewniając skuteczne ograniczanie przepięć.

Napięciowy poziom ochrony Up < 4,0 kV gwarantuje bezpieczeństwo urządzeń instalacji PV.

Funkcjonalność i kontrola

Urządzenie wyposażone jest w wizualny wskaźnik działania:

• zielony – ochrona aktywna
• czerwony – brak ochrony

Umożliwia to szybką ocenę stanu urządzenia.

Montaż i zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicach instalacji fotowoltaicznych. Konstrukcja 3P zapewnia pełną ochronę torów DC.

Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².

Warunki pracy

Urządzenie pracuje w temperaturach od -30°C do +50°C, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie.

To rozwiązanie dla profesjonalnych instalacji fotowoltaicznych wymagających skutecznej i trwałej ochrony przeciwprzepięciowej.
