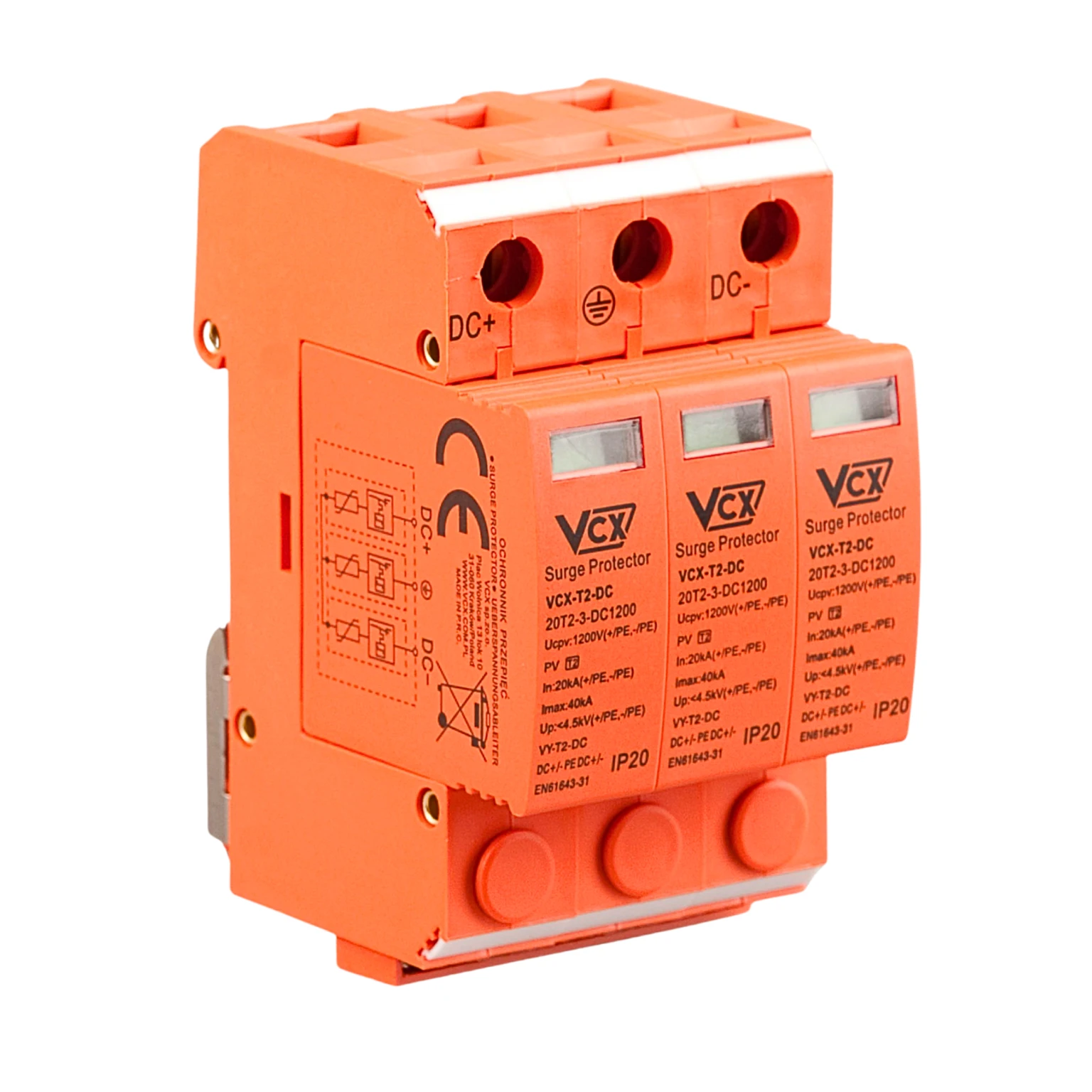

Ogranicznik przepięć fotowoltaiczny orange PV T2 (C) 1200V 3P DC

Ogranicznik przepięć PV DC T2 (C) 3P 1200V VCX to zaawansowane urządzenie zaprojektowane do ochrony nowoczesnych instalacji fotowoltaicznych pracujących przy podwyższonym napięciu do 1200 V DC.

Nowa wersja ogranicznika została zoptymalizowana pod kątem wyższych napięć roboczych, co czyni ją idealnym rozwiązaniem dla współczesnych systemów PV o zwiększonej wydajności.

Ochrona systemów PV

Urządzenie pełni funkcję drugiego stopnia ochrony (T2), skutecznie zabezpieczając instalację przed przepięciami indukowanymi oraz zakłóceniami łączeniowymi.

• ochrona falowników i modułów PV
• redukcja przepięć w instalacji DC
• stabilizacja pracy systemu

Technologia MOV + GDT

Ogranicznik wykorzystuje połączenie warystorów MOV oraz iskiernika gazowego (GDT), co zapewnia wysoką skuteczność działania oraz zwiększoną odporność na starzenie komponentów.

• wysoka zdolność odprowadzania energii
• większa trwałość urządzenia
• stabilna praca w instalacjach PV

Wysoka wydajność

Parametry In 20 kA oraz Imax 40 kA zapewniają skuteczne ograniczanie przepięć nawet w wymagających warunkach pracy.

Napięciowy poziom ochrony Up < 4,5 kV gwarantuje bezpieczeństwo urządzeń systemu fotowoltaicznego.

Funkcjonalność i kontrola

Urządzenie wyposażone jest w wizualny wskaźnik działania:

• zielony – ochrona aktywna
• czerwony – brak ochrony

Umożliwia to szybką ocenę stanu pracy ogranicznika.

Montaż i zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicach instalacji fotowoltaicznych. Konstrukcja 3P zapewnia pełną ochronę torów DC.

Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².

Warunki pracy

Urządzenie pracuje w temperaturach od -30°C do +50°C, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie.

To rozwiązanie dedykowane dla nowoczesnych instalacji fotowoltaicznych wymagających niezawodnej ochrony przeciwprzepięciowej.
