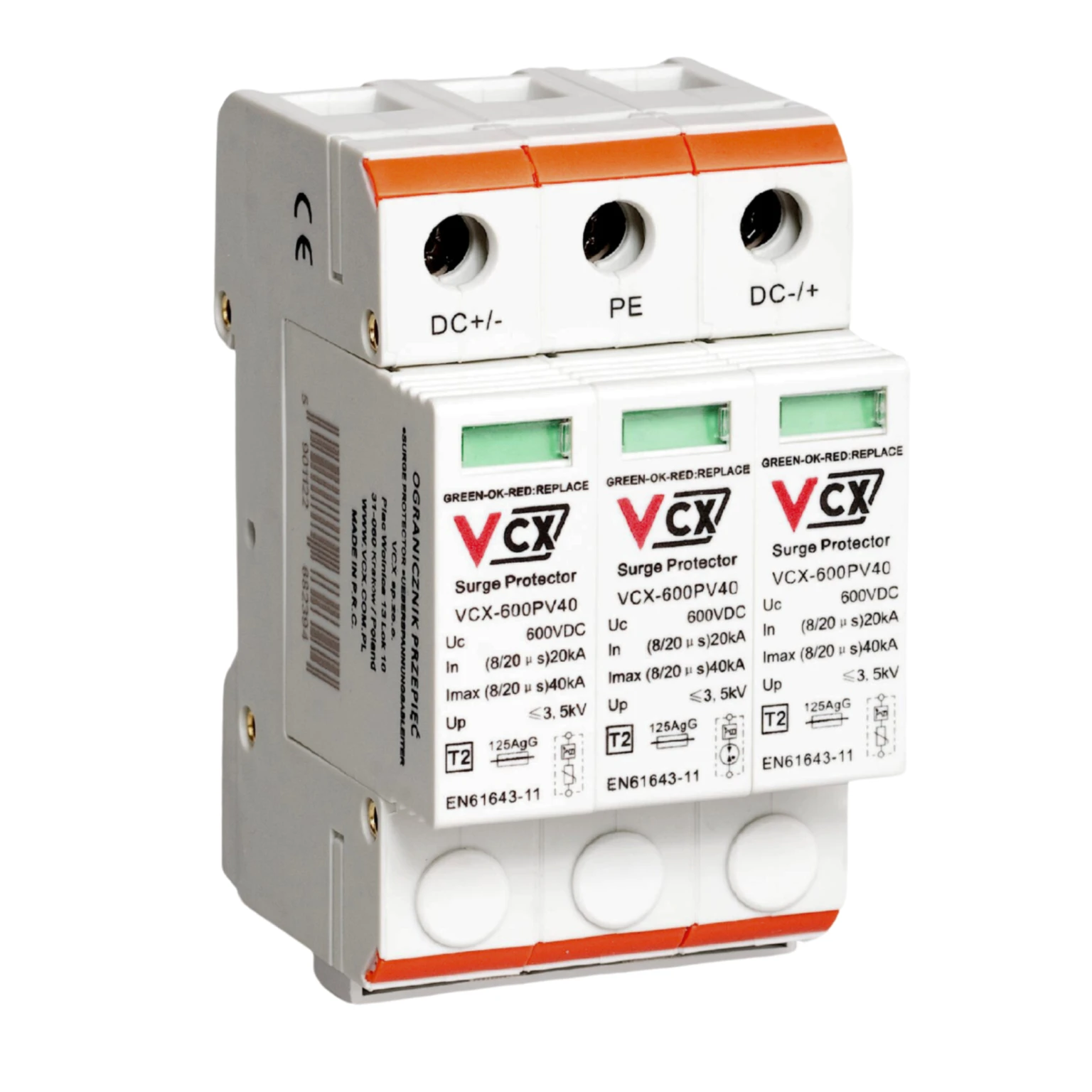

Ochronnik przepięć fotowoltaiczny DC klasy C 3P 600 V z iskiernikiem gazowym

Ogranicznik przepięć PV DC T2 (C) 3P 600V VCX to zaawansowane technologicznie urządzenie przeznaczone do ochrony instalacji fotowoltaicznych przed przepięciami powstającymi w wyniku wyładowań atmosferycznych oraz zakłóceń w pracy systemu.

Wykorzystanie technologii warystorowo–iskiernikowej (MOV+GDT+MOV) zapewnia połączenie wysokiej zdolności odprowadzania energii oraz zwiększonej trwałości komponentów.

Zaawansowana ochrona systemów PV

Urządzenie pełni funkcję drugiego stopnia ochrony (T2), zabezpieczając instalację fotowoltaiczną przed przepięciami indukowanymi oraz zakłóceniami łączeniowymi.

• ochrona falowników i paneli PV
• redukcja przepięć w instalacji DC
• stabilizacja pracy systemu fotowoltaicznego

Technologia MOV + GDT

Ogranicznik wykorzystuje warystory MOV w torach DC oraz iskiernik gazowy (GDT) w torze PE, co skutecznie ogranicza zjawisko starzenia warystorów wynikające z prądów upływu i roboczych.

• wysoka odporność na obciążenia impulsowe
• wydłużona żywotność urządzenia
• stabilna praca w instalacjach PV

Kompaktowa konstrukcja

Urządzenie charakteryzuje się kompaktową budową – szerokość jednego modułu to 18 mm, a całkowita szerokość 3P wynosi 54 mm, co pozwala na oszczędność miejsca w rozdzielnicy.

Parametry pracy

Ogranicznik oferuje parametry In 20 kA oraz Imax 40 kA, co zapewnia skuteczne ograniczanie przepięć w instalacjach DC.

Napięciowy poziom ochrony Up < 3,5 kV gwarantuje bezpieczeństwo urządzeń podłączonych do systemu PV.

Funkcjonalność i montaż

Urządzenie wyposażone jest w wizualny wskaźnik działania:

• zielony – ochrona aktywna
• czerwony – brak ochrony

Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².

Warunki pracy

Ogranicznik pracuje w temperaturach od -30°C do +50°C, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie.

To rozwiązanie dedykowane dla instalacji fotowoltaicznych wymagających niezawodnej i trwałej ochrony przeciwprzepięciowej.
