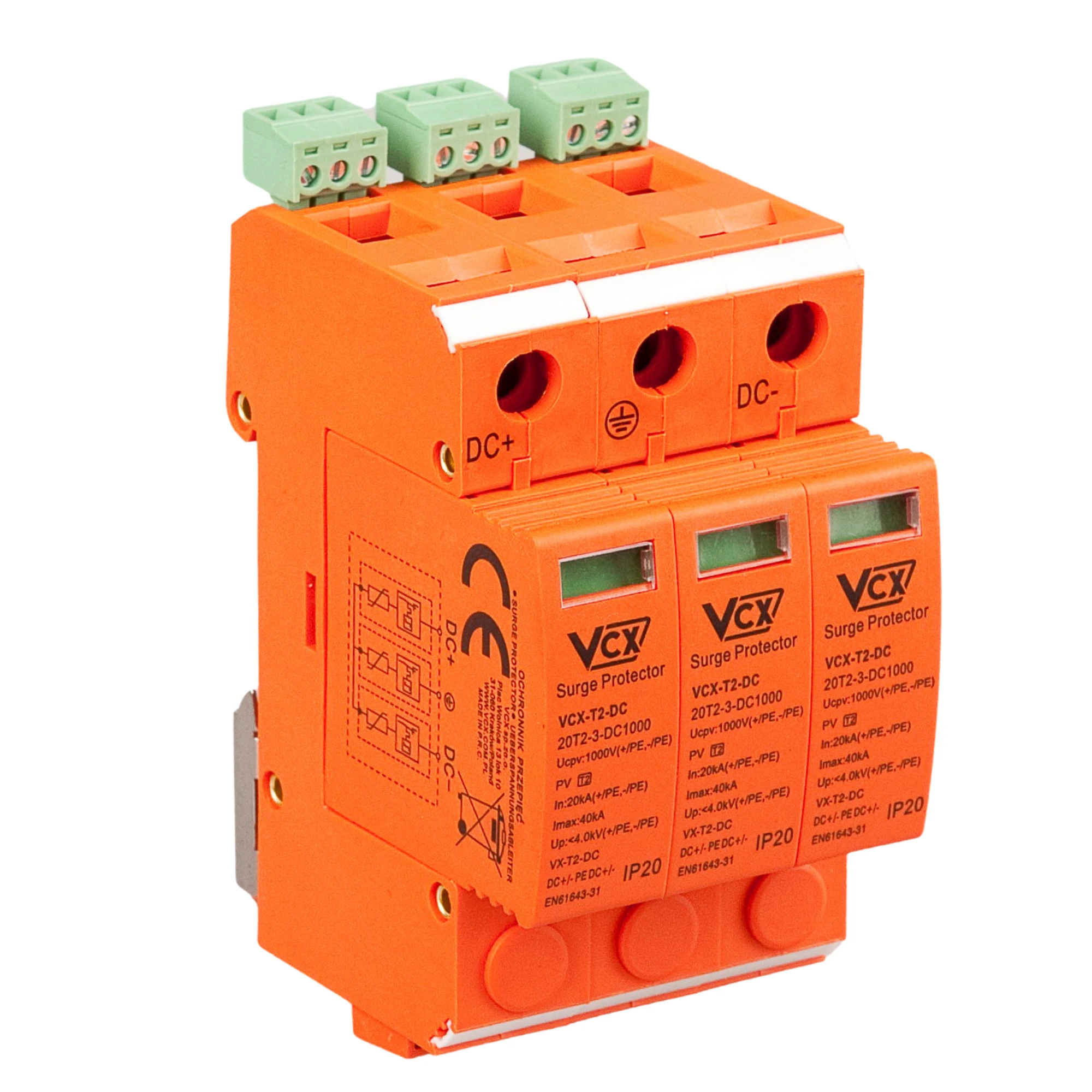

Ogranicznik Przepięć Fotowoltaiczny DC klasy T2 (C) 3P 1000V VCX

Ogranicznik przepięć fotowoltaiczny VCX DC T2 3P 1000V ze stykiem pomocniczym

VCX DC C3P 1000 ORANGE STYK to ogranicznik przepięć klasy T2 (C) przeznaczony do ochrony instalacji fotowoltaicznych po stronie prądu stałego DC.

Urządzenie wykonane jest w technologii warystorowej i przeznaczone do instalacji o znamionowym napięciu pracy 1000V DC. Maksymalne napięcie pracy Uc wynosi 1060V DC.

Kompaktowa konstrukcja 3P

Dzięki kompaktowej i modułowej budowie ogranicznik zajmuje tylko 3 moduły w rozdzielnicy. Ułatwia to montaż w rozdzielnicach fotowoltaicznych oraz obudowach DC o ograniczonej przestrzeni.

Styk pomocniczy

Ogranicznik wyposażony jest w styk pomocniczy, który umożliwia dodatkowe wykorzystanie sygnału stanu urządzenia w instalacji lub systemie nadzoru.

Wizualny wskaźnik działania

Urządzenie posiada wizualny wskaźnik stanu pracy:

• zielony – ochrona aktywna,
• czerwony – brak ochrony.

Dane techniczne

Zastosowanie

• instalacje fotowoltaiczne DC,
• rozdzielnice PV,
• obwody DC do 1000V,
• ochrona falowników i pozostałych elementów instalacji PV,
• ochrona przed przepięciami w instalacjach fotowoltaicznych.

Co dobrać do ogranicznika?

Do wykonania kompletnego zabezpieczenia instalacji PV można dobrać podstawy bezpiecznikowe DC, wkładki gPV 10x38, przewody fotowoltaiczne H1Z2Z2-K, złącza solarne, rozłączniki DC oraz odpowiednią obudowę instalacyjną.

Dlaczego warto wybrać VCX DC T2 1000V?

VCX DC C3P 1000 ORANGE STYK łączy kompaktową konstrukcję 3P, ochronę klasy T2, parametry In 20kA i Imax 40kA oraz dodatkowy styk pomocniczy. Jest przeznaczony do ochrony instalacji fotowoltaicznych pracujących przy napięciu do 1000V DC.
