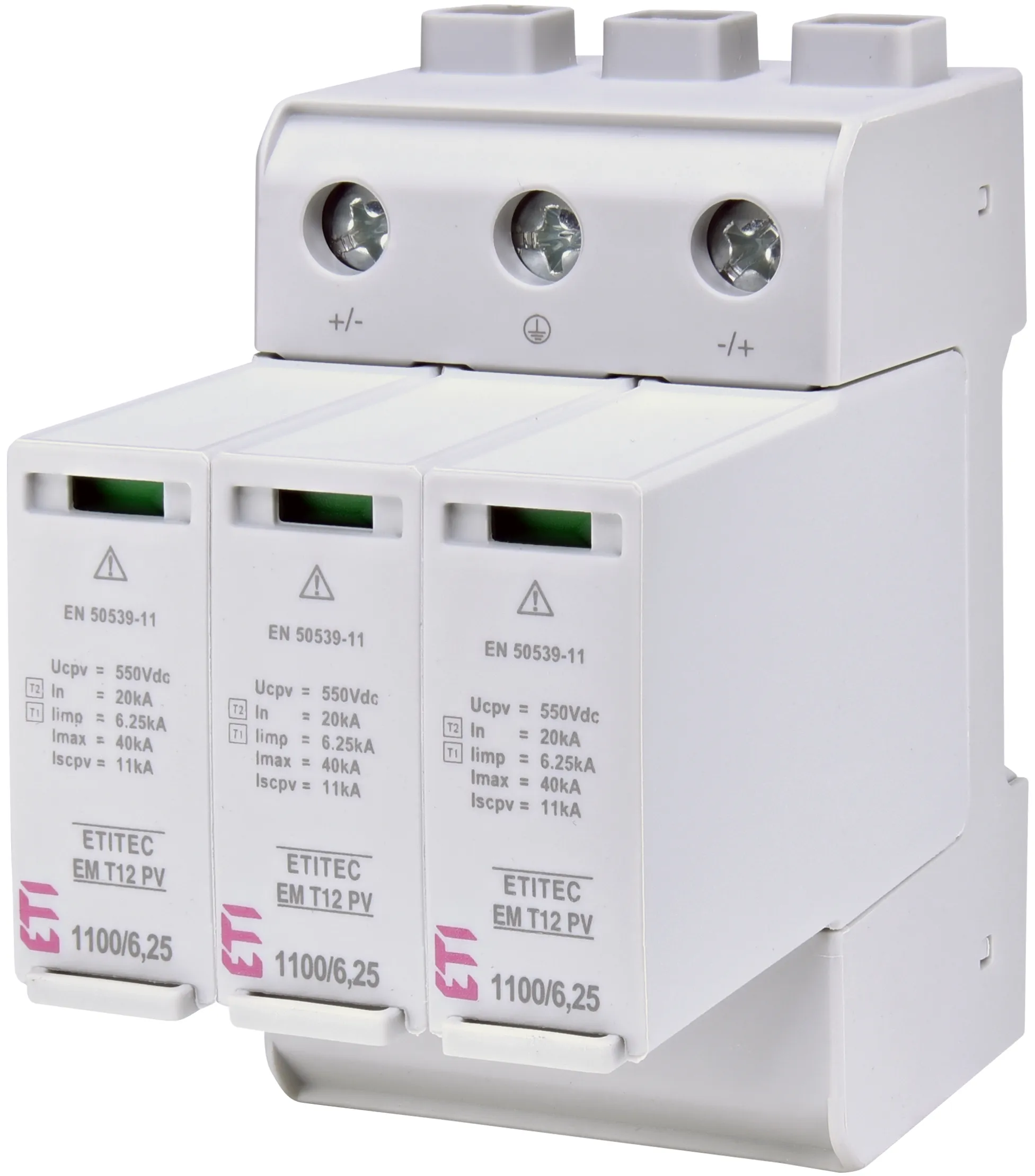

Ogranicznik przepięć T1, T2 (B, C) - do systemów PV ETITEC EM T12 PV 1100/6,25 Y

Producent: ETI (przejdź do produktów)
z VAT bez VAT
Cena 249,30 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Dostępność:
product-availability-module tymczasowo niedostępny
Niedostępny

Ogranicznik przepięć ETI ETITEC EM T12 PV 1100/6,25 Y 002440580 to ochronnik przepięciowy przeznaczony do zabezpieczania instalacji fotowoltaicznych DC przed skutkami przepięć atmosferycznych i łączeniowych. Aparat w wykonaniu T1+T2, o napięciu pracy trwałej 1100 V DC oraz poziomie ochrony Up 3,8 kV, stanowi skuteczne zabezpieczenie obwodów PV.

Najważniejsze cechy

  • Typ ochrony: T1, T2
  • Rodzaj prądu: DC
  • Zastosowanie: instalacje fotowoltaiczne PV
  • Liczba biegunów: 2
  • Napięcie pracy trwałej Uc: 1100 V DC
  • Prąd udarowy Iimp (10/350 µs) na biegun: 6,25 kA
  • Znamionowy prąd wyładowczy In (8/20 µs): 20 kA
  • Maksymalny prąd wyładowczy Imax (8/20 µs): 40 kA
  • Technologia: warystorowa

Specyfikacja techniczna

Numer katalogowy002440580
EAN3838895852957
SeriaETITEC EM PV
Typ produktuOgranicznik przepięć
Klasa ochronnościTyp 1+2
InstalacjaZabezpieczenie PV
Rodzaj prąduDC
Liczba biegunów2
Uc1100 V DC
Iimp (10/350 µs)6,25 kA
In (8/20 µs)20 kA
Imax (8/20 µs)40 kA
Up3,8 kV
Liczba modułów3
MontażSzyna DIN TH-35
Stopień ochronyIP20

Przejdź do pełnego opisu

Cechy przedmiotu

Ograniczniki przepięć DC

  • Typ ogranicznika T1+T2
  • Liczba biegunów 2P
  • Prąd wyładowczy 6,25 kA
  • Napięcie znamionowe DC 1100 V

Opis

Ogranicznik przepięć ETI ETITEC EM T12 PV 1100/6,25 Y 002440580 to aparat ochronny przeznaczony do zabezpieczania instalacji fotowoltaicznych przed skutkami przepięć pochodzenia atmosferycznego oraz łączeniowego. Model z serii ETITEC EM PV w wykonaniu T1+T2 został zaprojektowany do pracy w obwodach DC, zapewniając skuteczną ochronę urządzeń i przewodów w systemach PV.

Zastosowanie

Ogranicznik ETITEC EM T12 PV 1100/6,25 Y przeznaczony jest do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych. Dzięki napięciu trwałej pracy 1100 V DC oraz konstrukcji dostosowanej do zabezpieczeń PV może być stosowany w rozdzielnicach DC i stringboxach jako element ochrony przed przepięciami w systemach solarnych.

Funkcjonalność

Urządzenie wykonano w technologii warystorowej i przystosowano do montażu na szynie DIN TH-35. Kompaktowa budowa o szerokości 3 modułów umożliwia wygodną zabudowę w rozdzielnicy, a optyczna sygnalizacja zadziałania pozwala na szybką ocenę stanu ochronnika. Aparat nie posiada styków zdalnej sygnalizacji uszkodzenia, co upraszcza konstrukcję i montaż.

Bezpieczeństwo

Model zapewnia prąd udarowy Iimp 6,25 kA (10/350 µs) na biegun, znamionowy prąd wyładowczy In 20 kA (8/20 µs) oraz maksymalny prąd wyładowczy Imax 40 kA (8/20 µs). Poziom ochrony Up 3,8 kV ogranicza przepięcia do wartości bezpiecznych dla urządzeń instalacji PV, a stopień ochrony IP20 zapewnia właściwe warunki pracy po zabudowie w obudowie rozdzielczej.

Dane techniczne

  • Numer katalogowy: 002440580
  • EAN: 3838895852957
  • Seria: ETITEC EM PV
  • Typ produktu: ogranicznik przepięć
  • Typ ochrony: T1, T2
  • Klasa ochronności: Typ 1+2
  • Instalacja: zabezpieczenie PV
  • Rodzaj prądu: DC
  • Liczba biegunów: 2
  • Najwyższe napięcie trwałej pracy DC Uc: 1100 V
  • Maksymalne napięcie instalacji fotowoltaicznej: 916 V
  • Prąd udarowy Iimp (10/350 µs): 6,25 kA
  • Znamionowy prąd wyładowczy In (8/20 µs): 20 kA
  • Maksymalny prąd wyładowczy Imax (8/20 µs): 40 kA
  • Poziom ochrony Up: 3,8 kV
  • Energia właściwa W/R: 9,77
  • Maks. przekrój przewodu jedno-/wielodrutowego: 35 mm²
  • Maks. przekrój przewodu elastycznego: 25 mm²
  • Technologia: warystorowa
  • Sygnalizacja zadziałania: optyczna
  • Styki sygnalizacyjne RC: nie
  • Liczba modułów: 3
  • Głębokość wbudowania: 86 mm
  • Sposób montażu: szyna DIN TH-35
  • Stopień ochrony: IP20
  • Wymiary: 54 x 101 x 96 mm
  • Waga produktu: 0,397 kg
