Ogranicznik przepięć T2 (C) - do systemów PV ETITEC EM T2 PV 1100/20 Y
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

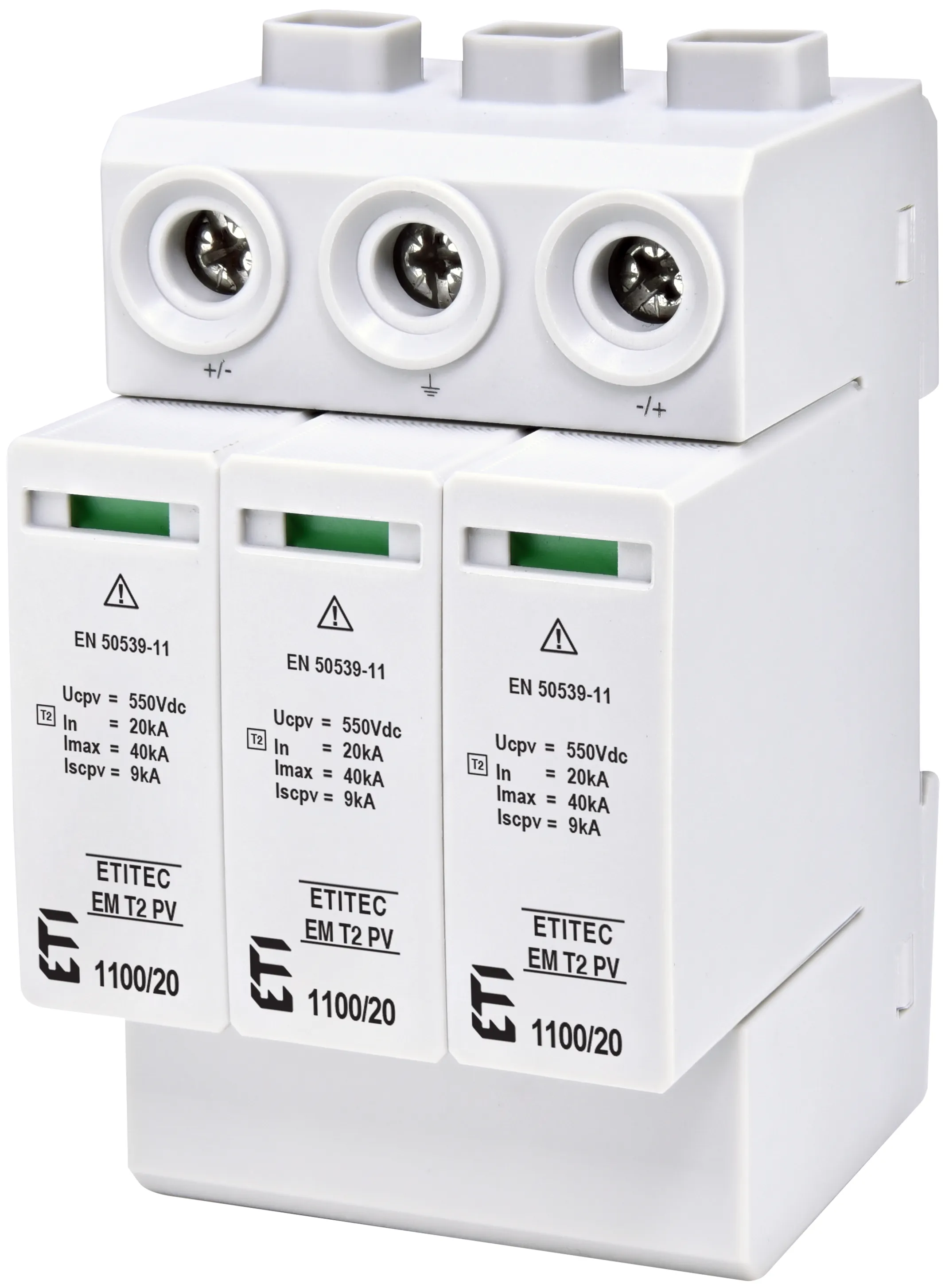

Ogranicznik przepięć ETI ETITEC EM T2 PV 1100/20 Y 002440623 to aparat ochronny przeznaczony do zabezpieczania instalacji fotowoltaicznych DC przed przepięciami łączeniowymi i indukowanymi. Model w wykonaniu T2, o napięciu pracy trwałej 1100 V DC oraz poziomie ochrony Up 3,9 kV, zapewnia skuteczną ochronę obwodów PV w rozdzielnicach prądu stałego.
Najważniejsze cechy
- Typ ochrony: T2
- Rodzaj prądu: DC
- Zastosowanie: instalacje fotowoltaiczne PV
- Liczba biegunów: 2
- Napięcie pracy trwałej Uc: 1100 V DC
- Znamionowy prąd wyładowczy In (8/20 µs): 20 kA
- Maksymalny prąd wyładowczy Imax (8/20 µs): 40 kA
- Poziom ochrony Up: 3,9 kV
- Technologia: warystorowa
Specyfikacja techniczna
| Numer katalogowy | 002440623 |
| EAN | 3838895877981 |
| Seria | ETITEC EM PV |
| Typ produktu | Ogranicznik przepięć |
| Typ ochrony | T2 |
| Instalacja | Zabezpieczenie PV |
| Rodzaj prądu | DC |
| Liczba biegunów | 2 |
| Uc | 1100 V DC |
| In (8/20 µs) | 20 kA |
| Imax (8/20 µs) | 40 kA |
| Up | 3,9 kV |
| Liczba modułów | 3 |
| Montaż | Szyna DIN TH-35 |
| Stopień ochrony | IP20 |
Kod produktu: 002440623
Kod kreskowy: 3838895877981
Cechy przedmiotu
Ograniczniki przepięć DC
- Typ ogranicznika T2
- Liczba biegunów 2P
- Prąd wyładowczy 20 kA
- Napięcie znamionowe DC 1100 V
Opis
Ogranicznik przepięć ETI ETITEC EM T2 PV 1100/20 Y 002440623 to aparat ochronny przeznaczony do zabezpieczania instalacji fotowoltaicznych przed skutkami przepięć w obwodach prądu stałego. Model z serii ETITEC EM PV w wykonaniu T2 został zaprojektowany do pracy w systemach PV DC, zapewniając skuteczną ochronę urządzeń, przewodów i elementów instalacji przed przepięciami łączeniowymi oraz indukowanymi.
Zastosowanie
Ogranicznik ETITEC EM T2 PV 1100/20 Y przeznaczony jest do ochrony obwodów prądu stałego w instalacjach fotowoltaicznych. Dzięki napięciu trwałej pracy 1100 V DC oraz konstrukcji dostosowanej do zabezpieczeń PV może być stosowany w rozdzielnicach DC, stringboxach i układach ochrony po stronie paneli fotowoltaicznych.
Funkcjonalność
Urządzenie wykonano w technologii warystorowej i przystosowano do montażu na szynie DIN TH-35. Budowa o szerokości 3 modułów umożliwia wygodną zabudowę w rozdzielnicy, a optyczna sygnalizacja zadziałania pozwala na szybką kontrolę stanu ochronnika. Aparat nie posiada styków do zdalnej sygnalizacji, co upraszcza instalację i obsługę.
Bezpieczeństwo
Model zapewnia znamionowy prąd wyładowczy In 20 kA (8/20 µs) oraz maksymalny prąd wyładowczy Imax 40 kA (8/20 µs). Poziom ochrony Up 3,9 kV ogranicza przepięcia do wartości bezpieczniejszych dla urządzeń instalacji PV, a wytrzymałość zwarciowa Isccr 9 kA oraz stopień ochrony IP20 wspierają bezpieczną eksploatację po zabudowie w obudowie rozdzielczej.
Dane techniczne
- Numer katalogowy: 002440623
- EAN: 3838895877981
- Seria: ETITEC EM PV
- Typ produktu: ogranicznik przepięć
- Typ ochrony: T2
- Stosowanie IEC/VDE: II / C
- Instalacja: zabezpieczenie PV
- Rodzaj prądu: DC
- Liczba biegunów: 2
- Najwyższe napięcie trwałej pracy DC Uc: 1100 V
- Maksymalne napięcie instalacji fotowoltaicznej: 916 V
- Znamionowy prąd wyładowczy In (8/20 µs): 20 kA
- Maksymalny prąd wyładowczy Imax (8/20 µs): 40 kA
- Poziom ochrony Up: 3,9 kV
- Wytrzymałość zwarciowa Isccr: 9 kA
- Maks. przekrój przewodu jedno-/wielodrutowego: 35 mm²
- Maks. przekrój przewodu elastycznego: 25 mm²
- Technologia: warystorowa
- Sygnalizacja zadziałania: optyczna
- Styki sygnalizacyjne RC: nie
- Liczba modułów: 3
- Głębokość wbudowania: 60 mm
- Sposób montażu: szyna DIN TH-35
- Stopień ochrony: IP20
- Wymiary: 54 x 95 x 66 mm
- Waga produktu: 0,329 kg
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
ETI POLAM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Jana Pawła II 18
06-100 Pułtusk, Polska
