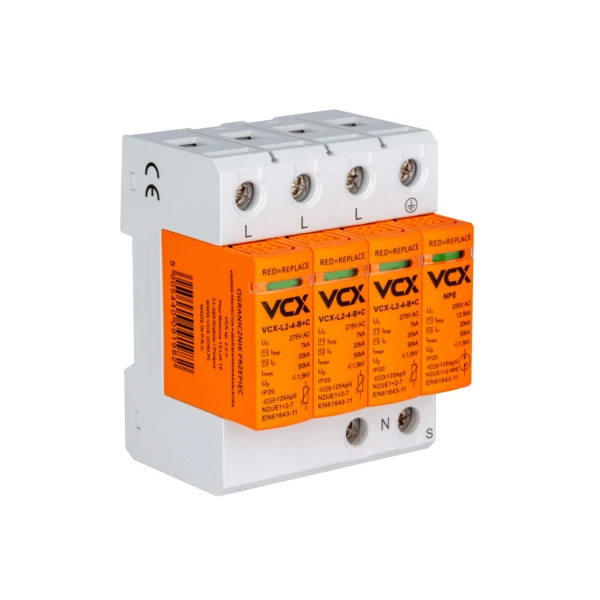

Ogranicznik przepięć z iskiernikiem klasy T1T2 (B+C) 3P + NPE, AC

Ogranicznik przepięć T1T2 (B+C) 3P+NPE VCX to nowoczesne urządzenie przeznaczone do ochrony instalacji elektrycznych niskiego napięcia przed skutkami przepięć wywołanych przez wyładowania atmosferyczne oraz operacje łączeniowe.

Dzięki zastosowaniu technologii warystorowo–iskiernikowej, ogranicznik łączy zalety obu rozwiązań – wysoką zdolność odprowadzania energii oraz szybkie reagowanie na przepięcia.

Dwustopniowa ochrona instalacji

Urządzenie pełni funkcję pierwszego i drugiego stopnia ochrony (T1+T2), zabezpieczając instalację już na wejściu do budynku oraz redukując przepięcia do poziomu bezpiecznego dla urządzeń końcowych.

• ochrona przed bezpośrednimi wyładowaniami atmosferycznymi
• ochrona przed przepięciami indukowanymi
• ochrona przed zakłóceniami łączeniowymi

Pełna ochrona układu 3P+NPE

Konstrukcja 3P+NPE zapewnia kompleksową ochronę wszystkich przewodów fazowych oraz przewodu neutralnego i ochronnego. Dzięki temu instalacja jest zabezpieczona w sposób pełny i zgodny z wymaganiami nowoczesnych systemów zasilania.

Wysoka skuteczność działania

Ogranicznik oferuje parametry Iimp 7 kA (L-N) oraz 12,5 kA (N-PE), co umożliwia skuteczne odprowadzanie energii impulsów piorunowych. Parametry In 20 kA oraz Imax 50 kA zapewniają stabilną i niezawodną pracę.

Napięciowy poziom ochrony Up < 1,5 kV gwarantuje bezpieczeństwo urządzeń końcowych.

Funkcjonalność i kontrola

Urządzenie wyposażone jest w wizualny wskaźnik zadziałania:

• zielony – ochrona aktywna
• czerwony – brak ochrony

Pozwala to na szybkie sprawdzenie stanu ogranicznika.

Montaż i zastosowanie

Ogranicznik przeznaczony jest do instalacji w rozdzielnicach głównych oraz podrozdzielniach. Może być stosowany w systemach sieciowych TN-S, TN-C, IT oraz TT.

Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².

Warunki pracy

Urządzenie pracuje w temperaturach od -30°C do +50°C, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie w standardowych warunkach instalacyjnych.

To rozwiązanie przeznaczone dla instalacji wymagających niezawodnej i skutecznej ochrony przeciwprzepięciowej.
