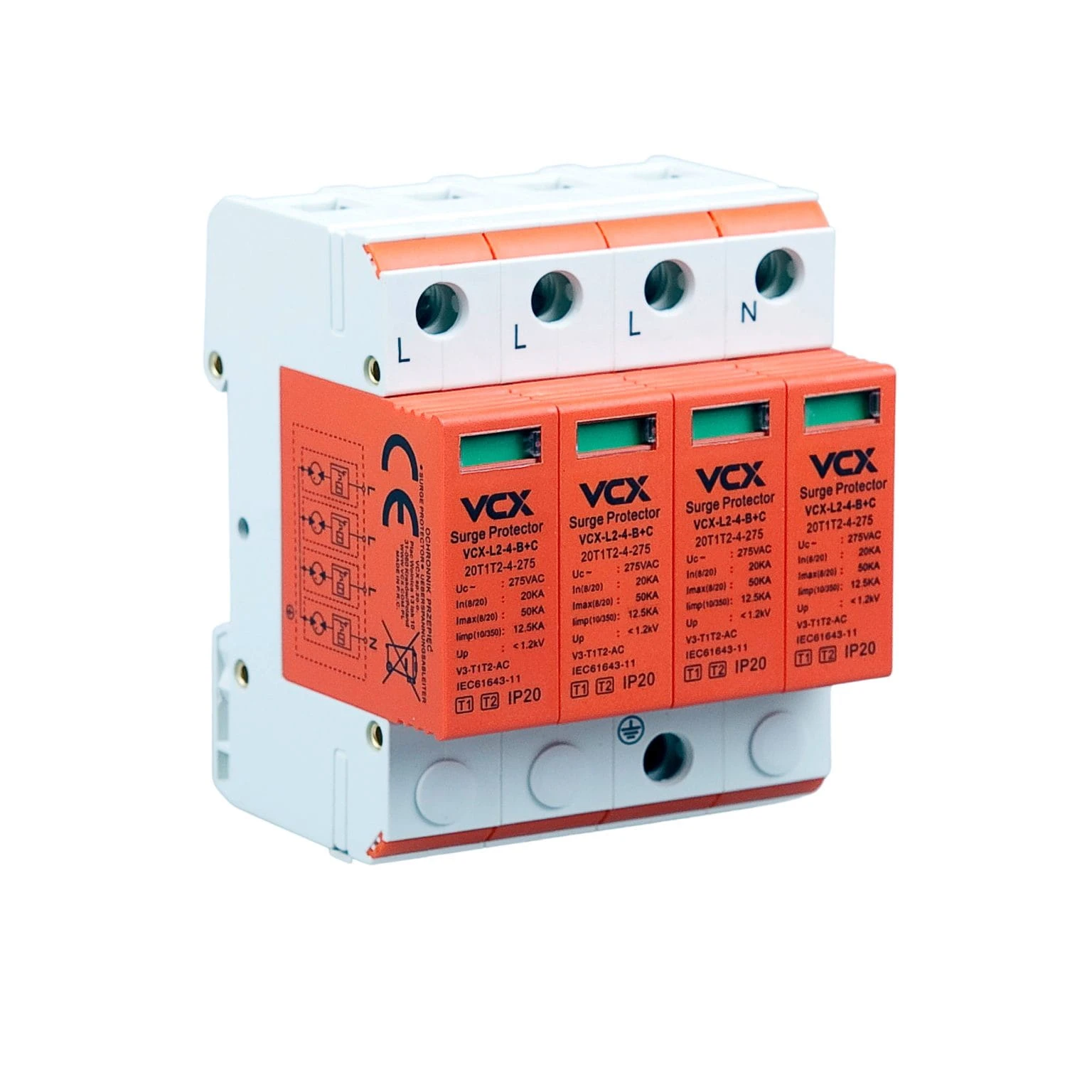

Ogranicznik przepięć B+C 4P (T1+T2) 12.5kA, AC

Ogranicznik przepięć T1T2 (B+C) 4P 12,5kA VCX to profesjonalne urządzenie przeznaczone do ochrony instalacji elektrycznych niskiego napięcia przed skutkami przepięć wywołanych przez wyładowania atmosferyczne oraz operacje łączeniowe.

Dzięki zastosowaniu technologii iskiernikowej, ogranicznik charakteryzuje się wysoką zdolnością odprowadzania energii impulsów piorunowych oraz dużą trwałością w wymagających warunkach pracy.

Dwustopniowa ochrona instalacji

Urządzenie pełni funkcję pierwszego i drugiego stopnia ochrony (T1+T2), zapewniając kompleksowe zabezpieczenie instalacji już na wejściu do budynku oraz dodatkową redukcję przepięć do poziomu bezpiecznego dla urządzeń końcowych.

• ochrona przed bezpośrednimi wyładowaniami atmosferycznymi
• ochrona przed przepięciami indukowanymi
• ochrona przed zakłóceniami łączeniowymi

Parametry i skuteczność

Ogranicznik oferuje prąd udarowy Iimp 12,5 kA oraz wysoką zdolność odprowadzania energii dzięki parametrom In 20 kA i Imax 50 kA. Niski poziom ochrony napięciowej Up < 1,2 kV zapewnia skuteczną ochronę urządzeń elektrycznych.

Zastosowanie i kompatybilność

Urządzenie może być stosowane w różnych systemach sieciowych: TN-S, TN-C, IT oraz TT. Przeznaczone jest do instalacji w rozdzielnicach głównych oraz podrozdzielniach.

Konstrukcja 4P zapewnia pełną ochronę wszystkich faz oraz przewodu neutralnego.

Montaż i eksploatacja

Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm². Zakres temperatur pracy od -30°C do +50°C oraz stopień ochrony IP20 gwarantują stabilną pracę w typowych warunkach instalacyjnych.

Kontrola działania

Ogranicznik wyposażony jest w wizualny wskaźnik stanu:

• zielony – ochrona aktywna
• czerwony – brak ochrony

To rozwiązanie dla instalacji wymagających wysokiej skuteczności ochrony przeciwprzepięciowej i niezawodności działania.
