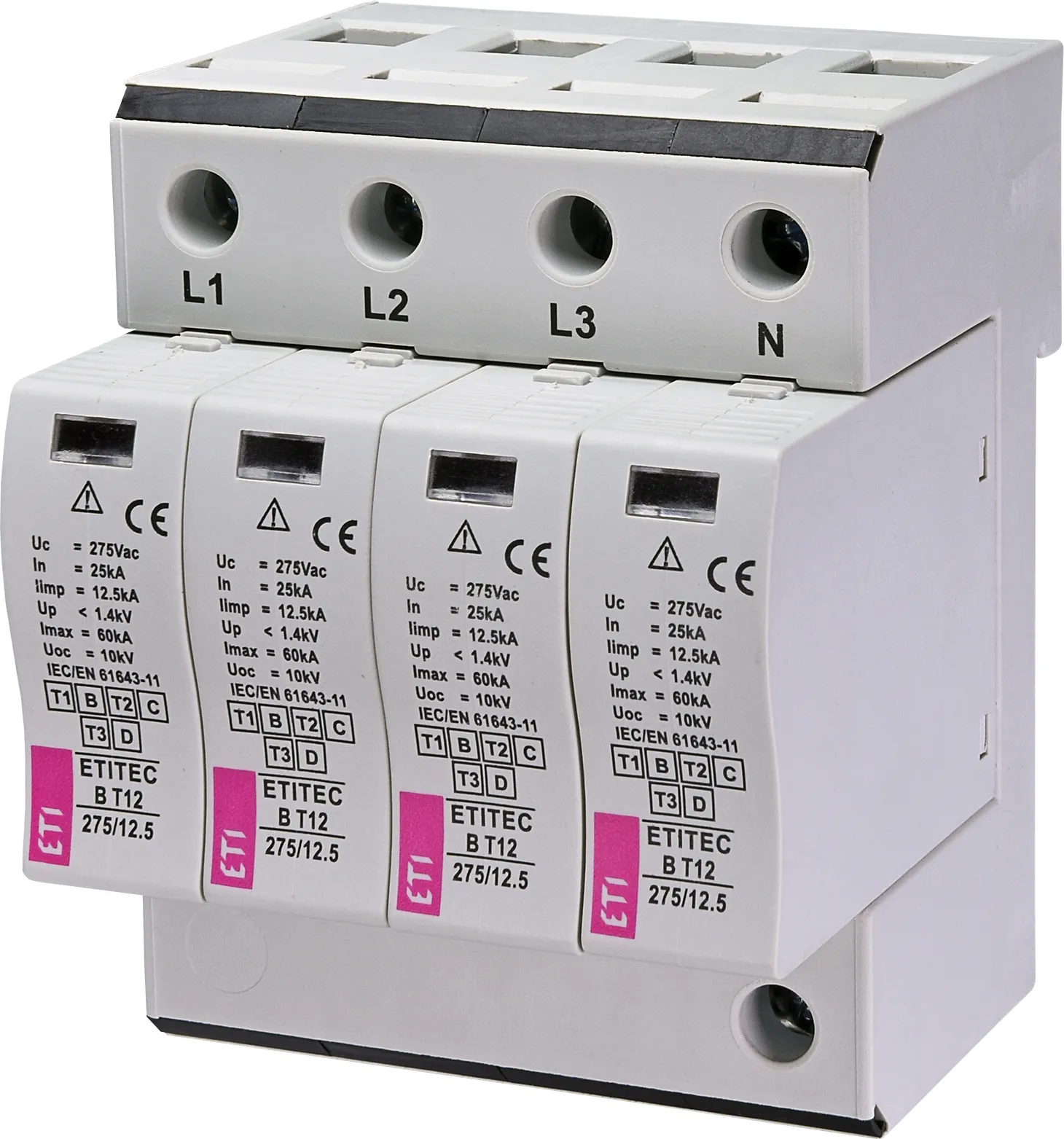

Ogranicznik przepięć T1, T2 (B, C) ETITEC B T12 275/12,5 4+0

Zastosowanie

Ogranicznik ETITEC B T12 275/12,5 4+0 przeznaczony jest do ochrony instalacji niskiego napięcia w układzie TN-S. Dzięki klasie ochrony Typ 1+2 może być stosowany jako element ochrony przeciwprzepięciowej w rozdzielnicach głównych i podrozdzielniach, gdzie wymagane jest ograniczenie skutków przepięć w obiektach mieszkalnych i komercyjnych.

Funkcjonalność

Urządzenie wykonano w technologii warystorowej i przystosowano do montażu na szynie DIN TH-35. Konstrukcja 4-modułowa umożliwia wygodną zabudowę w rozdzielnicy, a optyczna sygnalizacja zadziałania pozwala na szybką kontrolę stanu ochronnika. Aparat nie posiada styków zdalnej sygnalizacji uszkodzenia wewnętrznego.

Bezpieczeństwo

Model zapewnia prąd udarowy Iimp 12,5 kA (10/350 µs), znamionowy prąd wyładowczy In 25 kA (8/20 µs) oraz poziom ochrony Up 2 kV. Parametry te pozwalają ograniczyć przepięcia do poziomu bezpieczniejszego dla chronionych urządzeń, a stopień ochrony IP20 umożliwia bezpieczną pracę po zabudowie w rozdzielnicy. Dla nowych realizacji należy stosować model zastępczy wskazany przez producenta.

Dane techniczne

• Numer katalogowy: 002440325
• EAN: 3838895767008
• Seria: ETITEC B
• Typ produktu: ogranicznik przepięć
• Status produktu: wycofany
• Model zastępczy: ETITEC ML T123 300/12,5 4+0
• Typ ochrony: T1, T2
• Klasa ochronności: Typ 1+2
• System sieci: TN-S
• Liczba biegunów: 4
• Najwyższe napięcie trwałej pracy AC Uc: 275 V
• Znamionowe napięcie AC: 230 V
• Prąd udarowy Iimp (10/350 µs): 12,5 kA
• Znamionowy prąd wyładowczy In (8/20 µs): 25 kA
• Poziom ochrony Up: 2 kV
• Maks. przekrój przewodu jedno-/wielodrutowego: 35 mm²
• Maks. przekrój przewodu elastycznego: 25 mm²
• Technologia: warystorowa
• Sygnalizacja zadziałania: optyczna
• Styki sygnalizacyjne RC: nie
• Liczba modułów: 4
• Głębokość wbudowania: 64,5 mm
• Sposób montażu: szyna DIN TH-35
• Stopień ochrony: IP20
• Wymiary: 71 x 94 x 74 mm
• Waga produktu: 462 g
