Ogranicznik przepięć T1T2 (B+C) 1P 7kA, AC
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

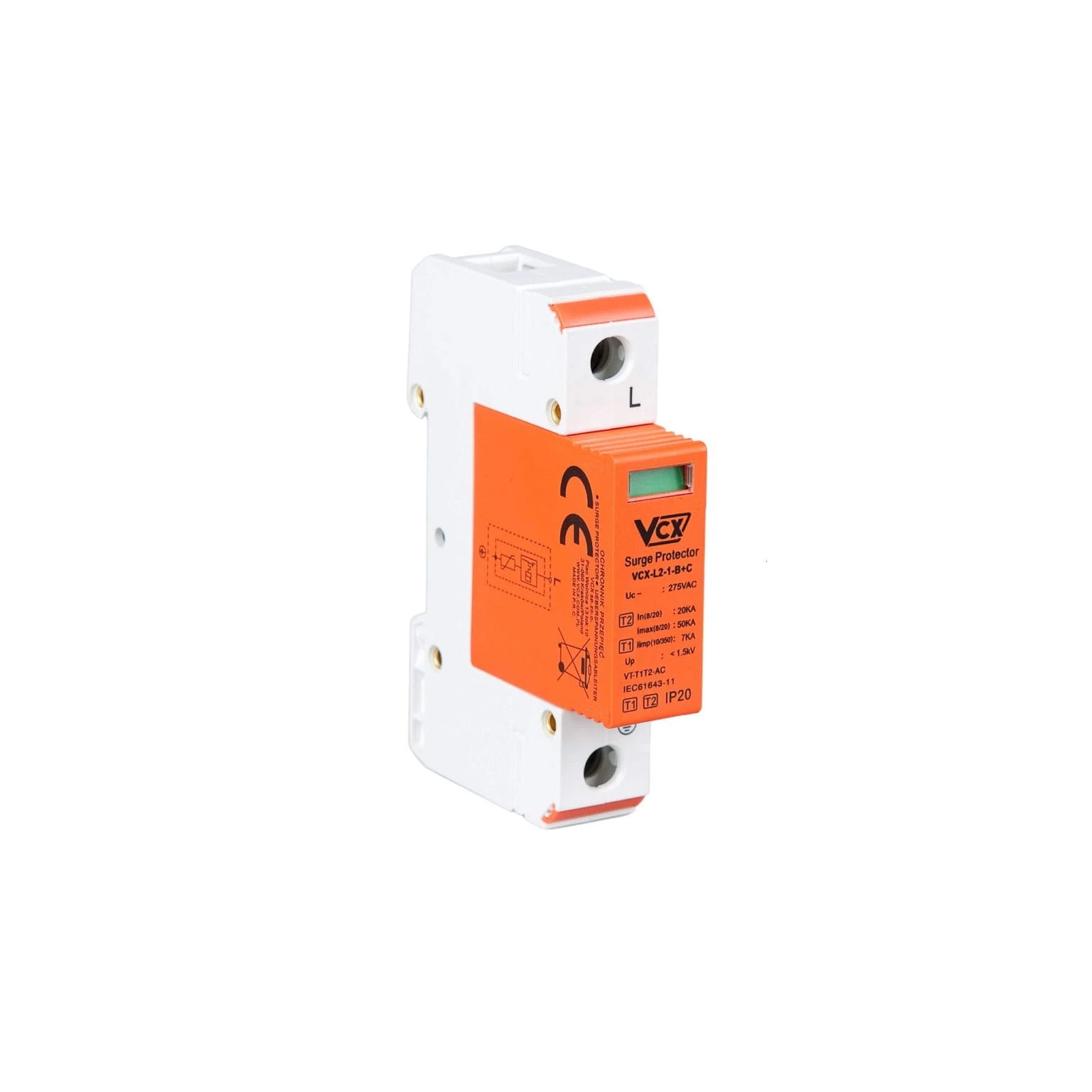

Ogranicznik przepięć T1T2 (B+C) 1P 7kA AC VCX zapewnia skuteczną ochronę instalacji elektrycznej przed przepięciami atmosferycznymi oraz łączeniowymi, łącząc funkcję dwóch stopni zabezpieczenia w jednym urządzeniu.
Model wykonany w technologii warystorowej przeznaczony jest do montażu na szynie DIN i stanowi jednocześnie pierwszy i drugi stopień ochrony (T1+T2). Konstrukcja 1P umożliwia zastosowanie w instalacjach jednofazowych bez konieczności stosowania dodatkowych ograniczników.
Najważniejsze parametry
- Klasa ochrony T1T2 (B+C) – dwustopniowa ochrona
- Iimp (10/350): 7 kA – prąd udarowy piorunowy
- In (8/20): 20 kA – prąd znamionowy wyładowczy
- Imax (8/20): 50 kA – maksymalny prąd wyładowczy
- Up < 1,5 kV – poziom ochrony napięciowej
Specyfikacja techniczna
| Typ ochrony | Klasa T1T2 (B+C) |
| Technologia | Warystorowa |
| Konfiguracja biegunów | 1P |
| Montaż | Szyna DIN |
| Maks. przekrój przewodów | do 35 mm² |
| Uc – napięcie robocze | 275 V AC |
| Up – poziom ochrony | < 1,5 kV |
| Iimp (10/350) | 7 kA |
| In (8/20) | 20 kA |
| Imax (8/20) | 50 kA |
| Zakres temp. pracy | -30°C do +50°C |
| Zakres temp. składowania | -30°C do +70°C |
| Stopień ochrony obudowy | IP20 |
Kod produktu: BC1P 7KA
Kod kreskowy: 5905440090213
Cechy przedmiotu
Ograniczniki przepięć AC
- Typ ogranicznika T1+T2
- Liczba biegunów 1P
- Prąd wyładowczy 7 kA
- Technologia Warystorowa
Opis
Kompleksowa Ochrona T1 + T2 W Jednym Module
Ogranicznik przepięć T1T2 (B+C) 1P 7kA AC VCX to urządzenie łączące funkcję ochrony przed bezpośrednimi skutkami wyładowań atmosferycznych oraz przepięciami łączeniowymi. Dzięki połączeniu klas T1 i T2, zapewnia skuteczne zabezpieczenie instalacji elektrycznej już na etapie wejścia zasilania do budynku.
Technologia warystorowa umożliwia szybkie reagowanie na wzrost napięcia oraz skuteczne ograniczenie jego wartości do bezpiecznego poziomu, chroniąc urządzenia elektryczne i elektroniczne przed uszkodzeniem.
Zastosowanie W Instalacjach nN
Ogranicznik przeznaczony jest do stosowania w instalacjach niskiego napięcia w sieciach TN-S, TN-C oraz IT. Montowany jest w rozdzielnicach głównych, podrozdzielniach oraz w punktach wprowadzenia instalacji do budynku.
Dzięki funkcji dwustopniowej ochrony urządzenie eliminuje konieczność stosowania oddzielnych ograniczników oraz dławików odsprzęgających, co upraszcza instalację i redukuje koszty montażu.
Parametry I Skuteczność
Model oferuje prąd udarowy Iimp (10/350) 7 kA, który umożliwia częściowe odprowadzenie energii piorunowej. Parametry In 20 kA oraz Imax 50 kA zapewniają skuteczną ochronę przed przepięciami powstającymi w normalnej eksploatacji instalacji.
Napięcie pracy Uc 275 V AC oraz poziom ochrony Up < 1,5 kV pozwalają ograniczyć przepięcia do poziomu bezpiecznego dla odbiorników.
Wizualna Kontrola Działania
Ogranicznik wyposażony jest w wskaźnik stanu pracy, który umożliwia szybką diagnostykę:
- zielony – urządzenie działa poprawnie
- czerwony – brak ochrony, konieczna wymiana
Kompaktowa Konstrukcja I Montaż
Jednopolowa konstrukcja 1P pozwala na zastosowanie w instalacjach jednofazowych. Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².
Obudowa o stopniu ochrony IP20 oraz szeroki zakres temperatur pracy od -30°C do +50°C zapewniają niezawodność działania w typowych warunkach instalacyjnych. Ogranicznik VCX to praktyczne rozwiązanie dla instalatorów poszukujących skutecznej i kompaktowej ochrony przeciwprzepięciowej.
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
VCX SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Plac Wolnica 13/10
31-060 Kraków, Polska
