Ogranicznik przepięć T2, T3 (C, D) ETITEC CM T23 275/20 4+0
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

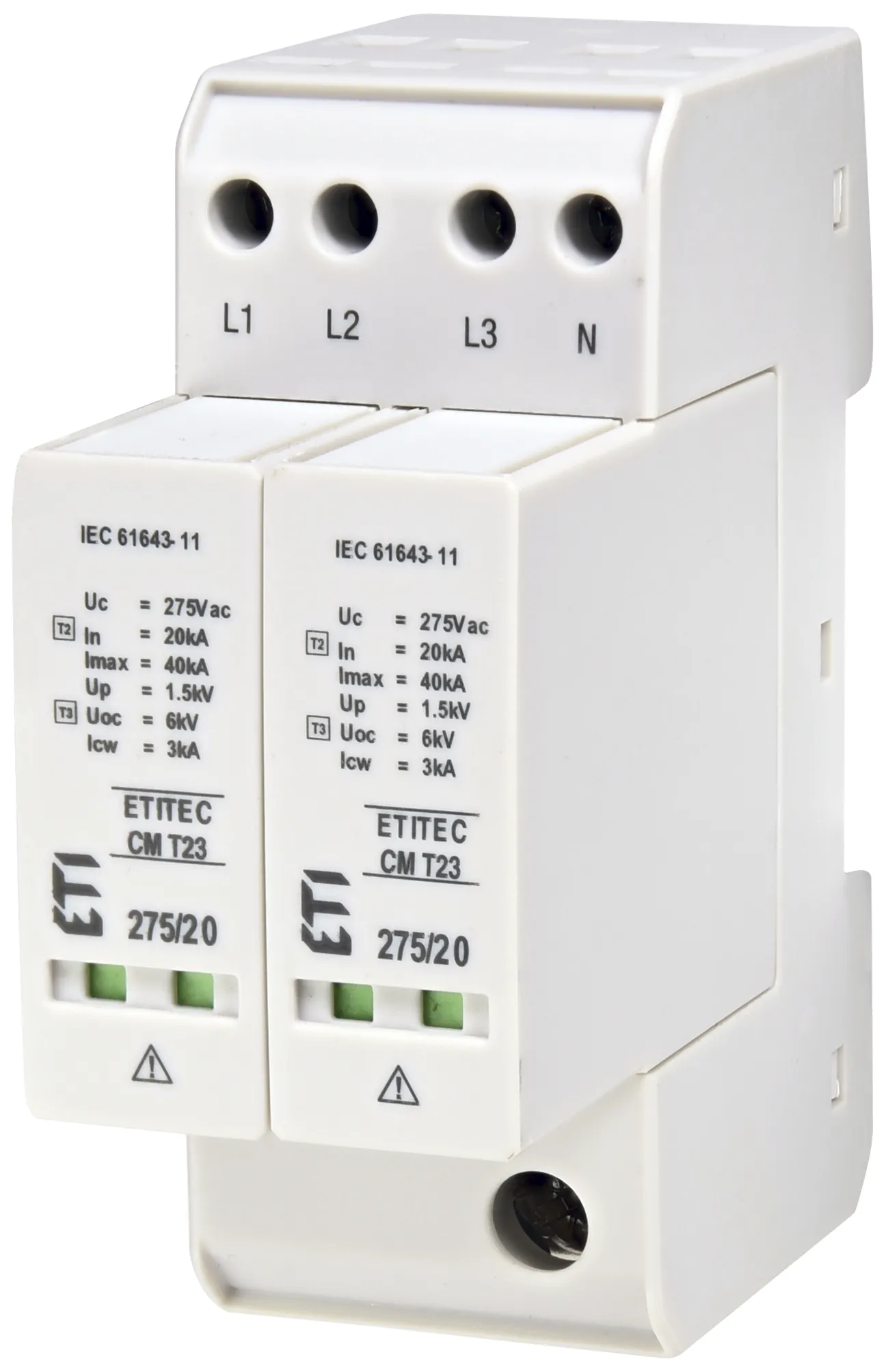

Ogranicznik przepięć ETI ETITEC CM T23 275/20 4+0 002440652 to aparat ochronny przeznaczony do zabezpieczania instalacji elektrycznych w systemie TN-S przed przepięciami łączeniowymi i indukowanymi. Model w wykonaniu T2+T3, o napięciu pracy trwałej 275 V AC oraz poziomie ochrony Up 1,5 kV, zapewnia skuteczną ochronę urządzeń i obwodów końcowych.
Najważniejsze cechy
- Typ ochrony: T2, T3
- System sieci: TN-S
- Liczba biegunów: 4
- Napięcie pracy trwałej Uc: 275 V AC
- Znamionowy prąd wyładowczy In (8/20 µs): 20 kA
- Maksymalny prąd wyładowczy Imax (8/20 µs): 40 kA
- Poziom ochrony Up: 1,5 kV
- Technologia: warystorowa
- Sygnalizacja: optyczna
Specyfikacja techniczna
| Numer katalogowy | 002440652 |
| EAN | 3838895918394 |
| Seria | ETITEC CM |
| Typ produktu | Ogranicznik przepięć |
| Typ ochrony | T2, T3 |
| Układ sieci | TN-S |
| Liczba biegunów | 4 |
| Uc | 275 V AC |
| In (8/20 µs) | 20 kA |
| Imax (8/20 µs) | 40 kA |
| Up | 1,5 kV |
| Liczba modułów | 4 |
| Montaż | Szyna DIN TH-35 |
| Stopień ochrony | IP20 |
| Głębokość wbudowania | 70 mm |
Kod produktu: 002440652
Kod kreskowy: 3838895918394
Cechy przedmiotu
Ograniczniki przepięć AC
- Typ ogranicznika T2+T3
- Liczba biegunów 4+0
- Prąd wyładowczy 20 kA
- Technologia Warystorowa
Opis
Ogranicznik przepięć ETI ETITEC CM T23 275/20 4+0 002440652 to aparat ochronny przeznaczony do zabezpieczania instalacji elektrycznych przed skutkami przepięć łączeniowych oraz przepięć indukowanych. Model z serii ETITEC CM w wykonaniu T2+T3 został zaprojektowany do pracy w sieciach TN-S, zapewniając skuteczną ochronę rozdzielnic i odbiorników w budynkach mieszkalnych oraz obiektach użytkowych.
Zastosowanie
Ogranicznik ETITEC CM T23 275/20 4+0 przeznaczony jest do ochrony instalacji niskiego napięcia w układzie TN-S. Dzięki klasie ochrony Typ 2 i Typ 3 może być stosowany jako element ochrony przeciwprzepięciowej w rozdzielnicach i podrozdzielniach, gdzie wymagane jest skuteczne ograniczenie przepięć do poziomu bezpiecznego dla chronionych urządzeń.
Funkcjonalność
Urządzenie wykonano w technologii warystorowej i przystosowano do montażu na szynie DIN TH-35. Konstrukcja modułowa umożliwia wygodną zabudowę w rozdzielnicy, a optyczna sygnalizacja zadziałania pozwala na szybką kontrolę stanu ochronnika. Aparat nie posiada styków do zdalnej sygnalizacji uszkodzenia wewnętrznego.
Bezpieczeństwo
Model zapewnia znamionowy prąd wyładowczy In 20 kA (8/20 µs), maksymalny prąd wyładowczy Imax 40 kA (8/20 µs) oraz poziom ochrony Up 1,5 kV. Wytrzymałość zwarciowa Isccr 25 kA oraz stopień ochrony IP20 wspierają bezpieczną eksploatację po prawidłowej zabudowie w rozdzielnicy.
Dane techniczne
- Numer katalogowy: 002440652
- EAN: 3838895918394
- Seria: ETITEC CM
- Typ produktu: ogranicznik przepięć
- Typ ochrony: T2, T3
- Stosowanie IEC/VDE: II, III / C, D
- System sieci: TN-S
- Liczba biegunów: 4
- Liczba przewodów bez uziemienia: 4
- Najwyższe napięcie trwałej pracy AC Uc: 275 V
- Znamionowe napięcie AC: 230 V
- Znamionowy prąd wyładowczy In (8/20 µs): 20 kA
- Maksymalny prąd wyładowczy Imax (8/20 µs): 40 kA
- Poziom ochrony Up: 1,5 kV
- Wytrzymałość zwarciowa Isccr: 25 kA
- Maks. przekrój przewodu jedno-/wielodrutowego: 10 mm²
- Maks. przekrój przewodu elastycznego: 6 mm²
- Technologia: warystorowa
- Sygnalizacja zadziałania: optyczna
- Styki sygnalizacyjne RC: nie
- Liczba modułów: 4
- Głębokość wbudowania: 70 mm
- Sposób montażu: szyna DIN TH-35
- Stopień ochrony: IP20
- Wymiary: 36 x 97 x 77 mm
- Waga produktu: 0,691 kg
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
ETI POLAM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Jana Pawła II 18
06-100 Pułtusk, Polska
