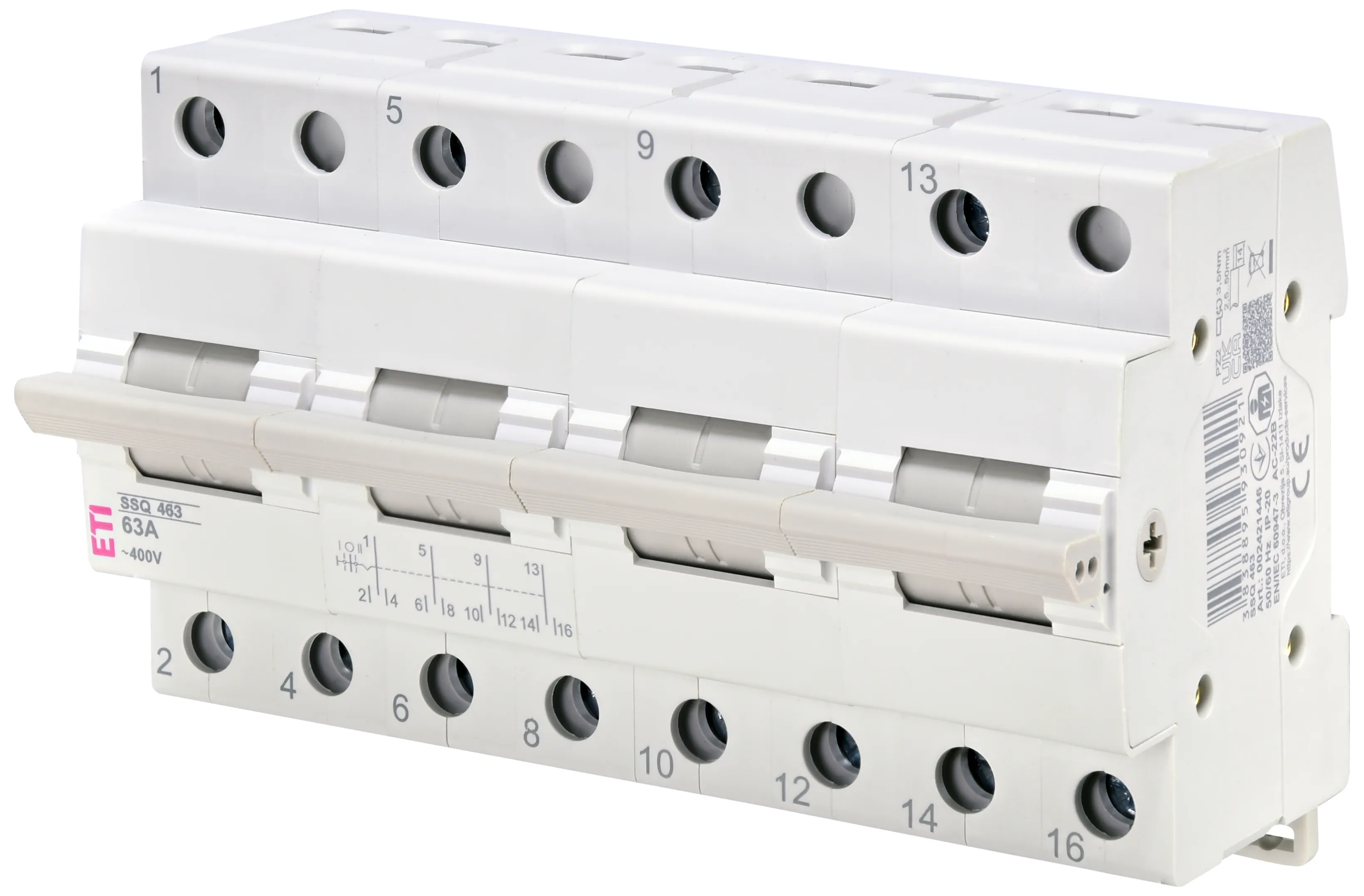

Przełącznik trójpołożeniowy modułowy 63A 4-biegunowy SSQ 463
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Przełącznik trójpołożeniowy SSQ 463 002421446 to modułowy aparat przeznaczony do ręcznego przełączania obwodów elektrycznych w układzie 1-0-2. Urządzenie pracuje przy napięciu 400 V AC i prądzie znamionowym 63 A, oferując niezawodne przełączanie obwodów czterobiegunowych oraz bezpieczną pozycję środkową do odłączenia zasilania.
Najważniejsze cechy
- Typ produktu: przełącznik trójpołożeniowy
- Podgrupa wyrobów: przełącznik 1-0-2
- Funkcja: przełącznik czterobiegunowy
- Liczba biegunów: 4
- Prąd znamionowy: 63 A
- Napięcie znamionowe AC: 400 V
- Kategoria pracy: AC-22B
- Maksymalny przekrój przewodu: 50 mm²
Specyfikacja techniczna
| Nazwa produktu | Przełącznik trójpołożeniowy SSQ 463 |
| Numer katalogowy | 002421446 |
| Kod EAN | 3838895930921 |
| Funkcja | przełącznik trójbiegunowy |
| Podgrupa wyrobów | przełącznik 1-0-2 |
| Liczba biegunów | 4 |
| Prąd znamionowy | 63 A |
| Napięcie znamionowe AC | 400 V |
| Stopień ochrony IP | IP20 |
| Kategoria pracy | AC-22B |
Kod produktu: 002421446
Kod kreskowy: 3838895930921
Cechy przedmiotu
Przełączniki zasilania 1-0-2
- Prąd znamionowy 63A
- Liczba biegunów 4P
Opis
Przełącznik trójpołożeniowy SSQ 463 002421446 to modułowy aparat łączeniowy przeznaczony do ręcznego przełączania obwodów elektrycznych w instalacjach niskiego napięcia. Konstrukcja w układzie 1-0-2 oraz wykonanie czterobiegunowe umożliwiają wygodne sterowanie obwodami, dlatego urządzenie znajduje zastosowanie w rozdzielnicach, układach sterowania oraz instalacjach przemysłowych i komercyjnych.
Zastosowanie
Model SSQ 463 przeznaczony jest do ręcznego przełączania torów prądowych pomiędzy dwoma pozycjami roboczymi z pozycją środkową służącą do odłączenia obwodu. Aparat może być stosowany w rozdzielnicach modułowych, szafach sterowniczych oraz systemach automatyki, gdzie wymagana jest czytelna pozycja przełączenia i pewne działanie w obwodach zasilających.
Funkcjonalność
Urządzenie pracuje przy napięciu znamionowym 400 V AC i prądzie znamionowym 63 A. Cztery bieguny oraz cztery styki przełączne umożliwiają obsługę obwodów czterotorowych, a maksymalny dopuszczalny przekrój przewodów 50 mm² pozwala na zastosowanie w instalacjach o większym obciążeniu. Kategoria pracy AC-22B, znamionowa zdolność łączeniowa 4 kA oraz wytrzymałość zwarciowa Icw 2.7 kA potwierdzają przydatność aparatu w układach rozdziału energii.
Bezpieczeństwo
Przełącznik został przystosowany do montażu wewnątrz rozdzielnic i obudów, co potwierdza stopień ochrony IP20. Pozycja środkowa umożliwia bezpieczne odłączenie obwodu, a zgodność z normą 60947-3 potwierdza spełnienie wymagań dla aparatury łączeniowej niskiego napięcia. Zwarta konstrukcja modułowa ułatwia integrację z istniejącą aparaturą sterującą i rozdzielczą.
Dane techniczne
- Typ produktu: przełącznik trójpołożeniowy
- Model: SSQ 463
- Numer katalogowy: 002421446
- Kod EAN: 3838895930921
- Podgrupa wyrobów: przełącznik 1-0-2
- Funkcja: przełącznik trójbiegunowy
- Liczba biegunów: 4
- Liczba styków przełącznych: 4
- Prąd znamionowy: 63 A
- Napięcie znamionowe AC: 400 V
- Minimalne napięcie znamionowe: 10 V
- Rodzaj napięcia: AC
- Częstotliwość znamionowa: 50/60 Hz
- Kategoria pracy: AC-22B
- Znamionowa zdolność łączeniowa: 4 kA
- Wytrzymałość zwarciowa Icw: 2.7 kA
- Stopień ochrony: IP20
- Maksymalny przekrój przewodu: 50 mm²
- Szerokość wyrażona liczbą modułów: 8
- Głębokość wbudowania: 70 mm
- Z lampką sygnalizacyjną: nie
- Normy: 60947-3
- Klasyfikacja ETIM: EC001545
- Opis ETIM: łącznik modułowy
- Waga produktu: 0.569 kg
- Wymiary logistyczne: 144 x 86 x 78 mm
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
ETI POLAM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Jana Pawła II 18
06-100 Pułtusk, Polska
