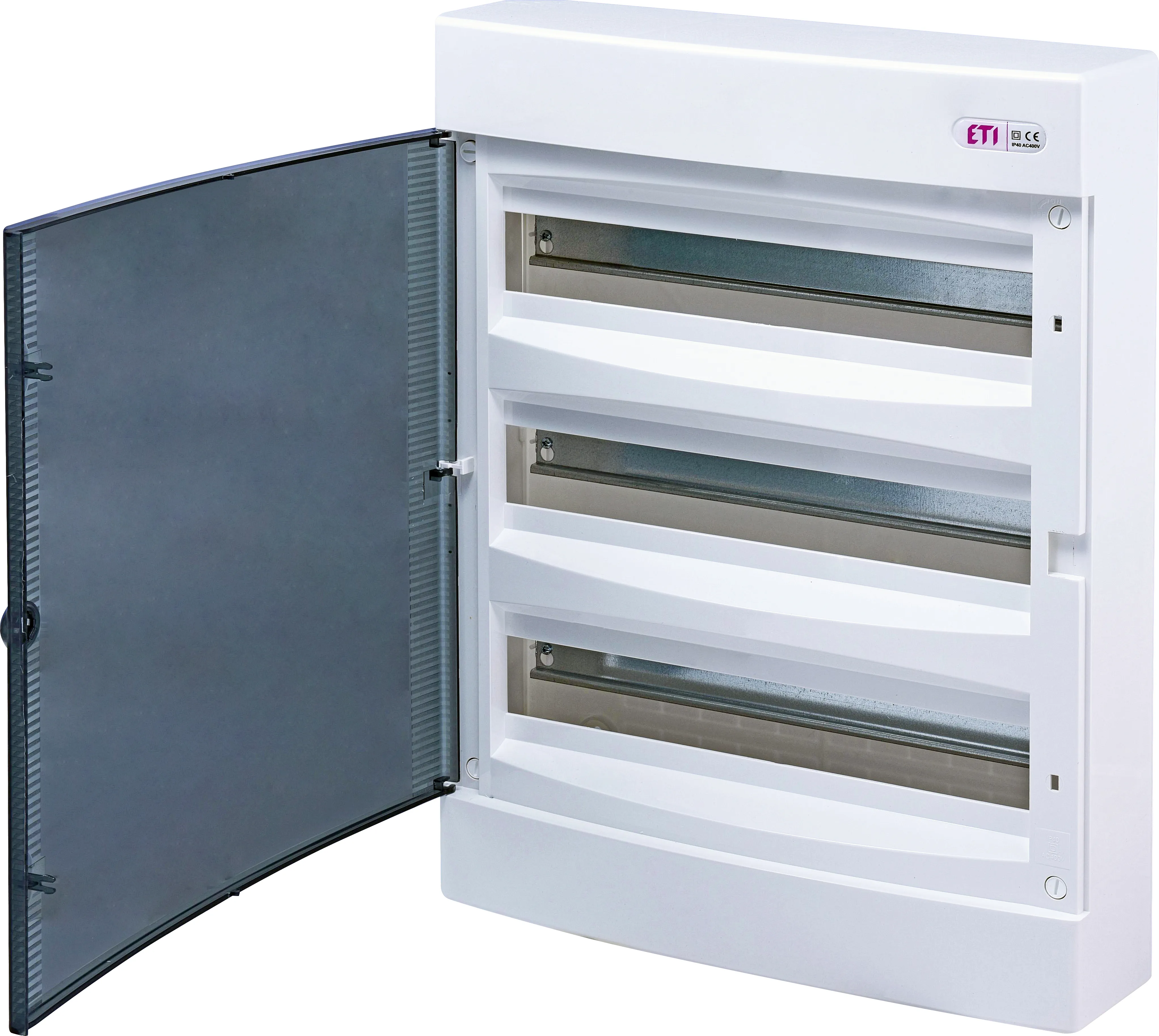

Obudowa natynkowa 3 rzędy po 18 mod. drzwi transparentne ECT 3x18PT-s

Zastosowanie

Produkt znajduje zastosowanie w instalacjach mieszkaniowych, biurowych, usługowych oraz technicznych, w których wymagany jest natynkowy montaż rozdzielnicy o dużej pojemności. Model sprawdza się przy organizacji wielu obwodów końcowych, montażu wyłączników nadprądowych, różnicowoprądowych, ograniczników przepięć oraz innych elementów aparatury modułowej montowanej na szynie DIN.

Funkcjonalność

Rozdzielnica została wyposażona w 3 rzędy, każdy o szerokości 18 modułów, co pozwala na logiczny podział aparatów według sekcji instalacji, funkcji lub stref zasilania. Zastosowanie zacisków PE/N 26/9 ułatwia uporządkowanie połączeń przewodów ochronnych i neutralnych. Konstrukcja natynkowa przyspiesza montaż, a transparentne drzwi umożliwiają szybki podgląd stanu zabezpieczeń bez konieczności otwierania obudowy.

Bezpieczeństwo

Model ECT 3x18PT-s posiada klasę ochronności II, co zwiększa bezpieczeństwo użytkowania w instalacjach wewnętrznych. Stopień ochrony IP40 zabezpiecza aparaturę przed dostępem do części niebezpiecznych oraz przed wnikaniem większych ciał stałych. Obudowa z tworzywa sztucznego spełnia wymagania odporności cieplnej, co potwierdza test rozżarzonym drutem 650°C. Rozdzielnica jest przystosowana do pracy przy napięciu znamionowym 400 V AC oraz 400 V DC.

Dane techniczne

• Numer katalogowy: 001101042
• Model: ECT 3x18PT-s
• EAN: 3838895672753
• Typ: rozdzielnica natynkowa
• Sposób montażu: natynkowy
• Liczba rzędów: 3
• Liczba modułów: 54 (3 x 18)
• Prąd znamionowy: 63 A
• Napięcie znamionowe AC: 400 V
• Napięcie znamionowe DC: 400 V
• Stopień ochrony: IP40
• Klasa ochronności: II
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: biały
• Drzwi: tworzywo sztuczne, transparentne
• Ilość zacisków PE/N: 26/9
• Wysokość: 526 mm
• Szerokość: 396 mm
• Głębokość: 112 mm
• Szyna DIN: tak
• Test rozżarzonym drutem: 650°C
