Obudowa natynkowa 48 mod, IP-65 drzwi transparentne, (N-dzielona) ECH-48PT-s
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

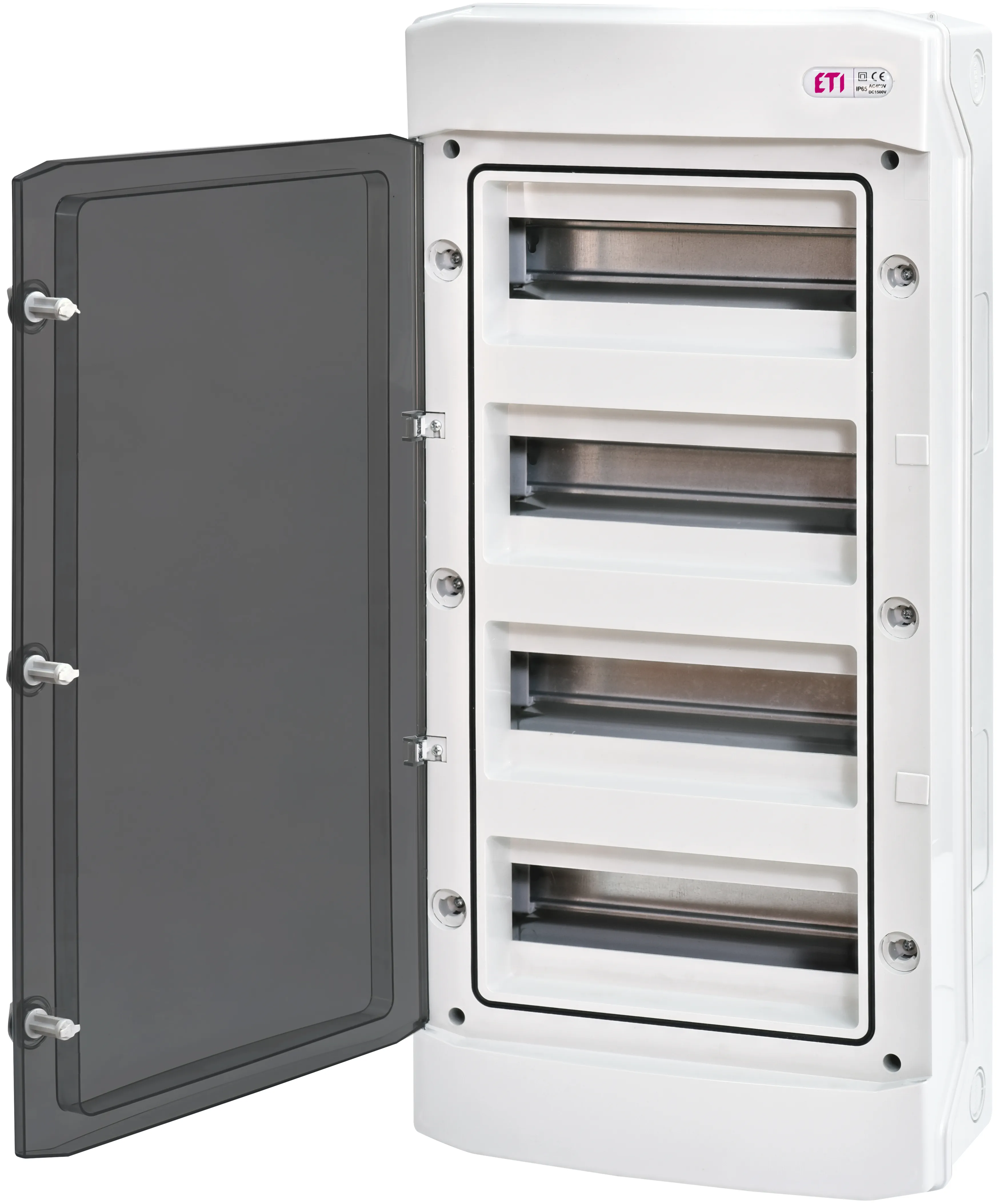

Rozdzielnica natynkowa ETI ECH-48PT-s 001100306 to pojemna obudowa modułowa przeznaczona do montażu aparatury elektrycznej w wymagających warunkach środowiskowych. Model o układzie 4-rzędowym i pojemności 48 modułów (4 x 12) został wyposażony w transparentne drzwi oraz obudowę o stopniu ochrony IP65, co zapewnia wysoką szczelność i wygodną kontrolę zabudowanej aparatury.
Najważniejsze cechy
- Montaż natynkowy – wygodna instalacja na powierzchni ściany
- Pojemność 48 modułów w układzie 4 x 12
- Prąd znamionowy 63 A
- Napięcie znamionowe 400 V AC i 1500 V DC
- Stopień ochrony IP65 – wysoka szczelność obudowy
- Klasa ochronności II
- Transparentne drzwi z tworzywa ułatwiające kontrolę aparatury
- Szara obudowa z tworzywa sztucznego
- Szyna DIN do montażu urządzeń modułowych
- Zaciski PE/N 28/24
- Test rozżarzonym drutem 650°C
Specyfikacja techniczna
| Model | ECH-48PT-s |
| Numer katalogowy | 001100306 |
| EAN | 3838895875901 |
| Typ produktu | Rozdzielnica |
| Sposób montażu | Natynkowa |
| Liczba rzędów | 4 |
| Liczba modułów | 48 (4 x 12) |
| Prąd znamionowy | 63 A |
| Napięcie znamionowe AC | 400 V |
| Napięcie znamionowe DC | 1500 V |
| Stopień ochrony | IP65 |
| Klasa ochronności | II |
| Materiał obudowy | Tworzywo sztuczne |
| Kolor obudowy | Szary |
| Drzwi | Transparentne, tworzywo sztuczne |
| Wysokość | 663 mm |
| Szerokość | 319 mm |
| Głębokość | 144 mm |
| Ilość zacisków PE/N | 28/24 |
Kod produktu: 001100306
Kod kreskowy: 3838895875901
Opis
Rozdzielnica ECH-48PT-s 001100306 to natynkowa rozdzielnica modułowa przeznaczona do montażu rozbudowanej aparatury zabezpieczającej i sterującej w instalacjach niskiego napięcia, także w środowiskach wymagających podwyższonej szczelności obudowy. Konstrukcja o pojemności 48 modułów w układzie 4 rzędów po 12 modułów, wysoki stopień ochrony IP65 oraz transparentne drzwi czynią ten model funkcjonalnym rozwiązaniem do zastosowań technicznych, przemysłowych i zewnętrznych osłoniętych.
Zastosowanie
Produkt znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przed pyłem i strumieniami wody, między innymi w pomieszczeniach technicznych, warsztatach, garażach, obiektach gospodarczych oraz wybranych instalacjach przemysłowych. Rozdzielnica umożliwia bezpieczne rozmieszczenie większej liczby aparatów modułowych montowanych na szynie DIN, przy zachowaniu wysokiej szczelności i wygodnego dostępu serwisowego.
Funkcjonalność
Model ECH-48PT-s oferuje 4 rzędy, każdy o szerokości 12 modułów, co pozwala na logiczny podział aparatów według funkcji lub sekcji instalacji. Zastosowanie zacisków PE/N 28/24 ułatwia uporządkowanie połączeń przewodów ochronnych i neutralnych. Transparentne drzwi umożliwiają szybką kontrolę stanu zabudowanej aparatury bez konieczności otwierania rozdzielnicy, a natynkowy sposób montażu upraszcza instalację w gotowych obiektach.
Bezpieczeństwo
Rozdzielnica posiada klasę ochronności II, co zwiększa poziom bezpieczeństwa eksploatacji. Wysoki stopień ochrony IP65 zapewnia skuteczną ochronę przed pyłem oraz strumieniami wody, dzięki czemu obudowa nadaje się do bardziej wymagających warunków pracy niż standardowe rozdzielnice wewnętrzne. Materiał obudowy spełnia wymagania odporności cieplnej, co potwierdza test rozżarzonym drutem 650°C. Model przystosowany jest do pracy przy napięciu znamionowym 400 V AC oraz 1500 V DC.
Dane techniczne
- Numer katalogowy: 001100306
- Model: ECH-48PT-s
- EAN: 3838895875901
- Typ: rozdzielnica natynkowa
- Sposób montażu: natynkowy
- Liczba rzędów: 4
- Liczba modułów: 48 (4 x 12)
- Prąd znamionowy: 63 A
- Napięcie znamionowe AC: 400 V
- Napięcie znamionowe DC: 1500 V
- Stopień ochrony: IP65
- Klasa ochronności: II
- Materiał obudowy: tworzywo sztuczne
- Kolor obudowy: szary
- Numer RAL: 7035
- Drzwi: transparentne, tworzywo sztuczne
- Ilość zacisków PE/N: 28/24
- Wysokość: 663 mm
- Szerokość: 319 mm
- Głębokość: 144 mm
- Szyna DIN: tak
- Test rozżarzonym drutem: 650°C
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
ETI POLAM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Jana Pawła II 18
06-100 Pułtusk, Polska
