Obudowa podtynkowa 2 rzędy po 12 mod. drzwi transparentne ECM24PT-s
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

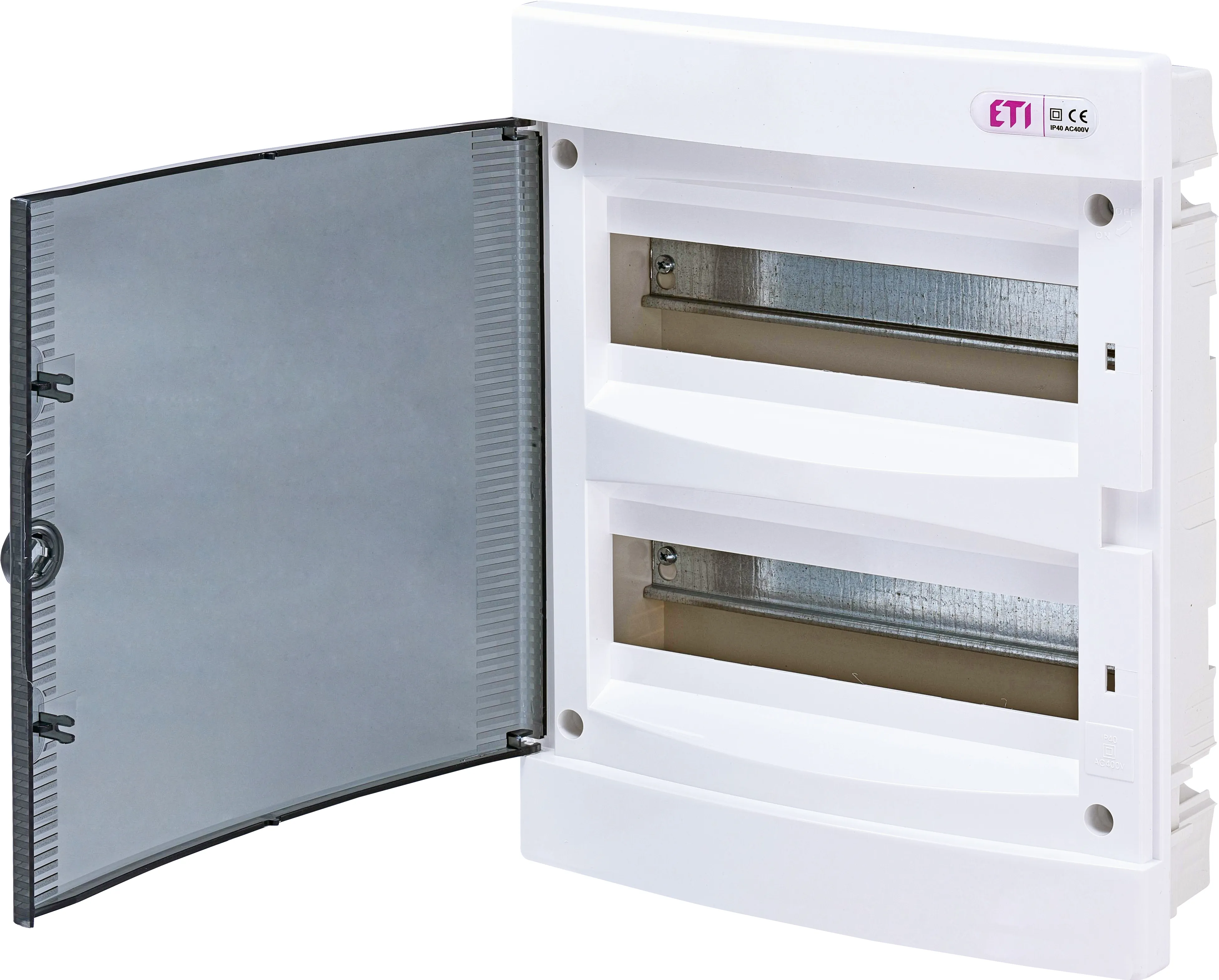

Rozdzielnica podtynkowa ETI ECM24PT-s 001101075 to obudowa modułowa przeznaczona do montażu aparatury elektrycznej w instalacjach wewnętrznych. Model o układzie 2-rzędowym i pojemności 24 modułów (2 x 12) został wyposażony w transparentne drzwi, co ułatwia kontrolę zabezpieczeń bez konieczności otwierania rozdzielnicy.
Najważniejsze cechy
- Montaż podtynkowy – estetyczna zabudowa w ścianie
- Pojemność 24 modułów w układzie 2 x 12
- Prąd znamionowy 63 A
- Stopień ochrony IP40 do zastosowań wewnętrznych
- Klasa ochronności II
- Transparentne drzwi z tworzywa umożliwiające podgląd aparatury
- Biała obudowa z tworzywa sztucznego
- Szyna DIN do montażu aparatury modułowej
- Zaciski PE/N 15/7
- Test rozżarzonym drutem 650°C
Specyfikacja techniczna
| Model | ECM24PT-s |
| Numer katalogowy | 001101075 |
| EAN | 3838895571414 |
| Typ produktu | Rozdzielnica |
| Sposób montażu | Podtynkowa |
| Liczba rzędów | 2 |
| Liczba modułów | 24 (2 x 12) |
| Prąd znamionowy | 63 A |
| Stopień ochrony | IP40 |
| Klasa ochronności | II |
| Materiał obudowy | Tworzywo sztuczne |
| Kolor obudowy | Biały |
| Drzwi | Tworzywo, transparentne |
| Wysokość | 357 mm |
| Szerokość | 283 mm |
| Głębokość | 106 mm |
| Głębokość wbudowania | 68 mm |
| Ilość zacisków PE/N | 15/7 |
Kod produktu: 001101075
Kod kreskowy: 3838895571414
Opis
Rozdzielnica ECM24PT-s 001101075 to podtynkowa rozdzielnica modułowa przeznaczona do montażu aparatury zabezpieczającej i sterującej w instalacjach niskiego napięcia. Konstrukcja o pojemności 24 modułów w układzie 2 rzędów po 12 modułów umożliwia przejrzyste rozmieszczenie zabezpieczeń w jednej obudowie, a transparentne drzwi zwiększają wygodę bieżącej kontroli zabudowanych urządzeń.
Zastosowanie
Produkt znajduje zastosowanie w instalacjach mieszkaniowych, biurowych, usługowych oraz technicznych, w których wymagany jest podtynkowy montaż rozdzielnicy o średniej pojemności. Model sprawdza się przy organizacji obwodów końcowych, montażu wyłączników nadprądowych, różnicowoprądowych, ograniczników przepięć oraz innych elementów aparatury modułowej montowanej w rozdzielniach wewnętrznych.
Funkcjonalność
Rozdzielnica została wyposażona w 2 rzędy, każdy o szerokości 12 modułów, co pozwala na logiczny podział aparatów według funkcji lub sekcji instalacji. Zastosowanie zacisków PE/N 15/7 ułatwia uporządkowanie połączeń przewodów ochronnych i neutralnych. Konstrukcja obudowy została przystosowana do montażu urządzeń na szynie DIN, a transparentne drzwi umożliwiają szybki podgląd stanu aparatury bez konieczności otwierania obudowy.
Bezpieczeństwo
Model ECM24PT-s posiada klasę ochronności II, co zwiększa poziom bezpieczeństwa użytkowania w instalacjach wewnętrznych. Stopień ochrony IP40 zabezpiecza aparaturę przed dostępem do części niebezpiecznych oraz przed wnikaniem większych ciał stałych. Obudowa z tworzywa sztucznego spełnia wymagania odporności cieplnej, co potwierdza test rozżarzonym drutem 650°C, istotny dla osprzętu elektroinstalacyjnego.
Dane techniczne
- Numer katalogowy: 001101075
- Model: ECM24PT-s
- EAN: 3838895571414
- Typ: rozdzielnica podtynkowa
- Sposób montażu: podtynkowy
- Liczba rzędów: 2
- Liczba modułów: 24 (2 x 12)
- Prąd znamionowy: 63 A
- Stopień ochrony: IP40
- Klasa ochronności: II
- Materiał obudowy: tworzywo sztuczne
- Kolor obudowy: biały
- Drzwi: tworzywo sztuczne, transparentne
- Ilość zacisków PE/N: 15/7
- Wysokość: 357 mm
- Szerokość: 283 mm
- Głębokość: 106 mm
- Głębokość wbudowania: 68 mm
- Szyna DIN: tak
- Test rozżarzonym drutem: 650°C
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
ETI POLAM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Jana Pawła II 18
06-100 Pułtusk, Polska
