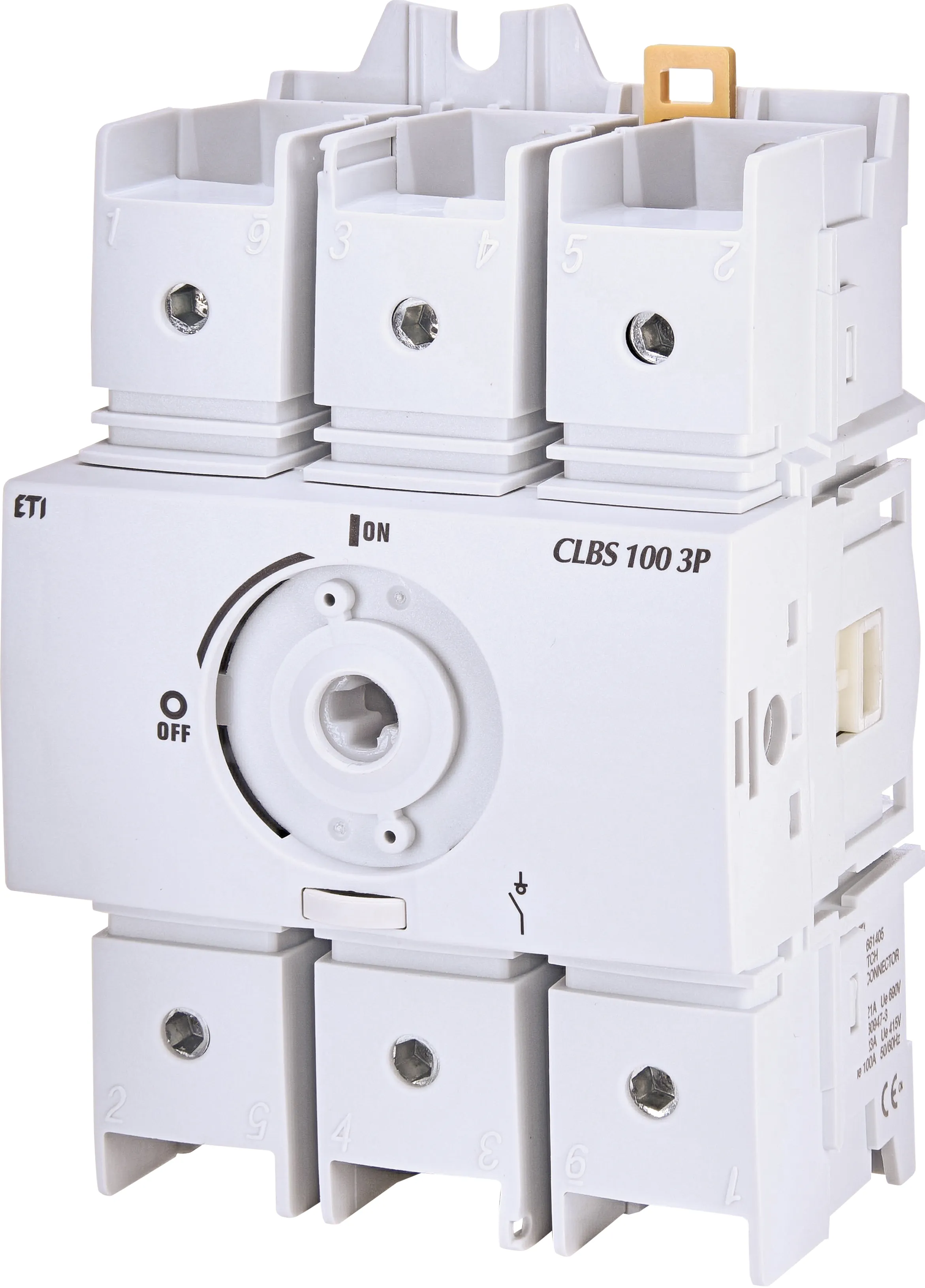

Rozłącznik izolacyjny CLBS 100 3P

Zastosowanie

Rozłącznik CLBS 100 3P znajduje zastosowanie jako rozłącznik główny, rozłącznik remontowy, rozłącznik bezpieczeństwa oraz wyłącznik awaryjny. Dzięki prądowi roboczemu 100 A, trzem biegunom oraz maksymalnemu napięciu pracy 690 V AC może być stosowany w obiektach przemysłowych, komercyjnych i technicznych.

Funkcjonalność

Aparat wyposażono w pokrętło oraz zaciski ramowe zapewniające stabilne podłączenie przewodów. Urządzenie nadaje się do montażu na płycie, montażu pośredniego oraz do instalacji w tablicach rozdzielczych, co zwiększa jego uniwersalność w różnych konfiguracjach rozdzielnic i szaf sterowniczych.

Bezpieczeństwo

Urządzenie zapewnia wyraźne odseparowanie obwodu od źródła zasilania, co ma istotne znaczenie podczas prac serwisowych i eksploatacyjnych. Znamionowy prąd ciągły 100 A, napięcie izolacji 800 V, moc pracy 45 kW w kategorii AC-23 przy 400 V oraz stopień ochrony IP20 od strony czołowej pozwalają na bezpieczną pracę w profesjonalnych układach rozdzielczych.

Dane techniczne

• Numer katalogowy: 004661405
• EAN: 3838895718017
• Seria: CLBS
• Typ produktu: rozłącznik izolacyjny
• Liczba biegunów: 3P
• Prąd termiczny Ith: 100 A
• Prąd znamionowy roboczy Ie AC-21 A/B przy 415 V: 100 A
• Znamionowe napięcie izolacji: 800 V
• Maksymalne znamionowe napięcie robocze Ue AC: 690 V
• Znamionowy prąd ciągły Iu: 100 A
• Znamionowa moc pracy AC-23 przy 400 V: 45 kW
• Rodzaj elementu wykonawczego: pokrętło
• Rodzaj podłączenia styków głównych: zacisk ramowy
• Do montażu na płycie: tak
• Do instalacji w tablicach rozdzielczych: tak
• Do montażu pośredniego: tak
• Jako rozłącznik główny: tak
• Jako rozłącznik remontowy: tak
• Jako rozłącznik bezpieczeństwa: tak
• Jako wyłącznik awaryjny: tak
• Stopień ochrony strony czołowej: IP20
• Wymiary: 80 x 143 x 65 mm
• Waga produktu: 0,6 kg
