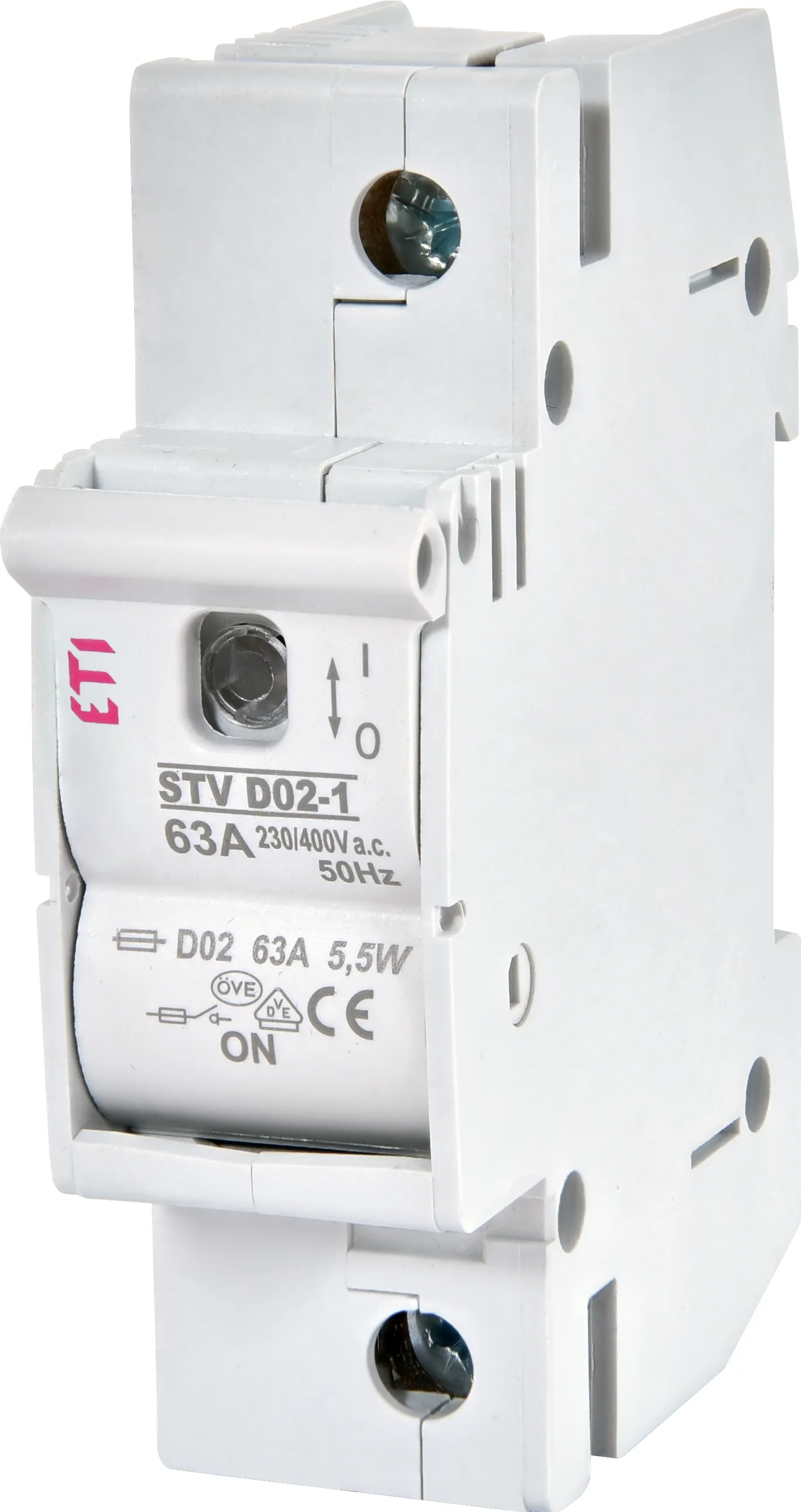

Rozłącznik izolacyjny STV D02 63A 1p

Zastosowanie

Produkt przeznaczony jest do instalacji mieszkaniowych, użytkowych i przemysłowych jako element rozdziału oraz zabezpieczenia obwodów niskiego napięcia. Rozłącznik bezpiecznikowy STV D02 63A 1P może być stosowany wszędzie tam, gdzie wymagane jest połączenie funkcji bezpiecznikowej i izolacyjnej w jednym aparacie, z możliwością montażu na szynie DIN.

Funkcjonalność

Model współpracuje z wkładkami bezpiecznikowymi D0 w wielkości D02 i został zaprojektowany do montażu na szynie TH 35. Aparat pracuje przy prądzie znamionowym 63 A oraz napięciu 230 V / 400 V AC i 110 V DC. Kategoria użytkowania AC-22A potwierdza przydatność urządzenia do łączenia obciążeń mieszanych, w tym obciążeń rezystancyjnych i indukcyjnych o umiarkowanym przeciążeniu.

Bezpieczeństwo

Rozłącznik bezpiecznikowy umożliwia skuteczne odłączenie obwodu oraz współpracuje z wkładkami bezpiecznikowymi zapewniającymi ochronę przed przeciążeniem i zwarciem. Zgodnie z danymi producenta aparat charakteryzuje się zdolnością wyłączania AC 50 kA i spełnia wymagania norm IEC 60269-1, IEC 60269-3, IEC 60947-1 oraz IEC 60947-3. Konstrukcja przeznaczona jest do zastosowań w warunkach temperaturowych od -5°C do +40°C.

Dane techniczne

• Numer katalogowy: 002271001
• Model: STV D02 63A 1P
• EAN: 3838400030504
• Typ: rozłącznik izolacyjny z bezpiecznikiem
• Grupa produktowa: rozłączniki bezpiecznikowe nn.
• Rodzaj aparatu: rozłącznik bezpiecznikowy D0
• Sposób montażu: TH 35 / szyna DIN 35 mm
• Kategoria pracy: AC-22A
• Wielkość: D02
• Przeznaczenie: do stosowania z wkładkami bezpiecznikowymi D0
• Prąd znamionowy: 63 A
• Liczba biegunów: 1
• Napięcie znamionowe AC: 230 V / 400 V
• Napięcie znamionowe DC: 110 V
• Zdolność wyłączania AC: 50 kA
• Maksymalna dopuszczalna moc strat na wkładkę: 5,5 W
• Temperatura otoczenia: -5°C do +40°C
• Normy: IEC 60269-1, IEC 60269-3, IEC 60947-1, IEC 60947-3
• Szerokość: 27 mm
• Wysokość: 89 mm
• Głębokość: 69 mm
