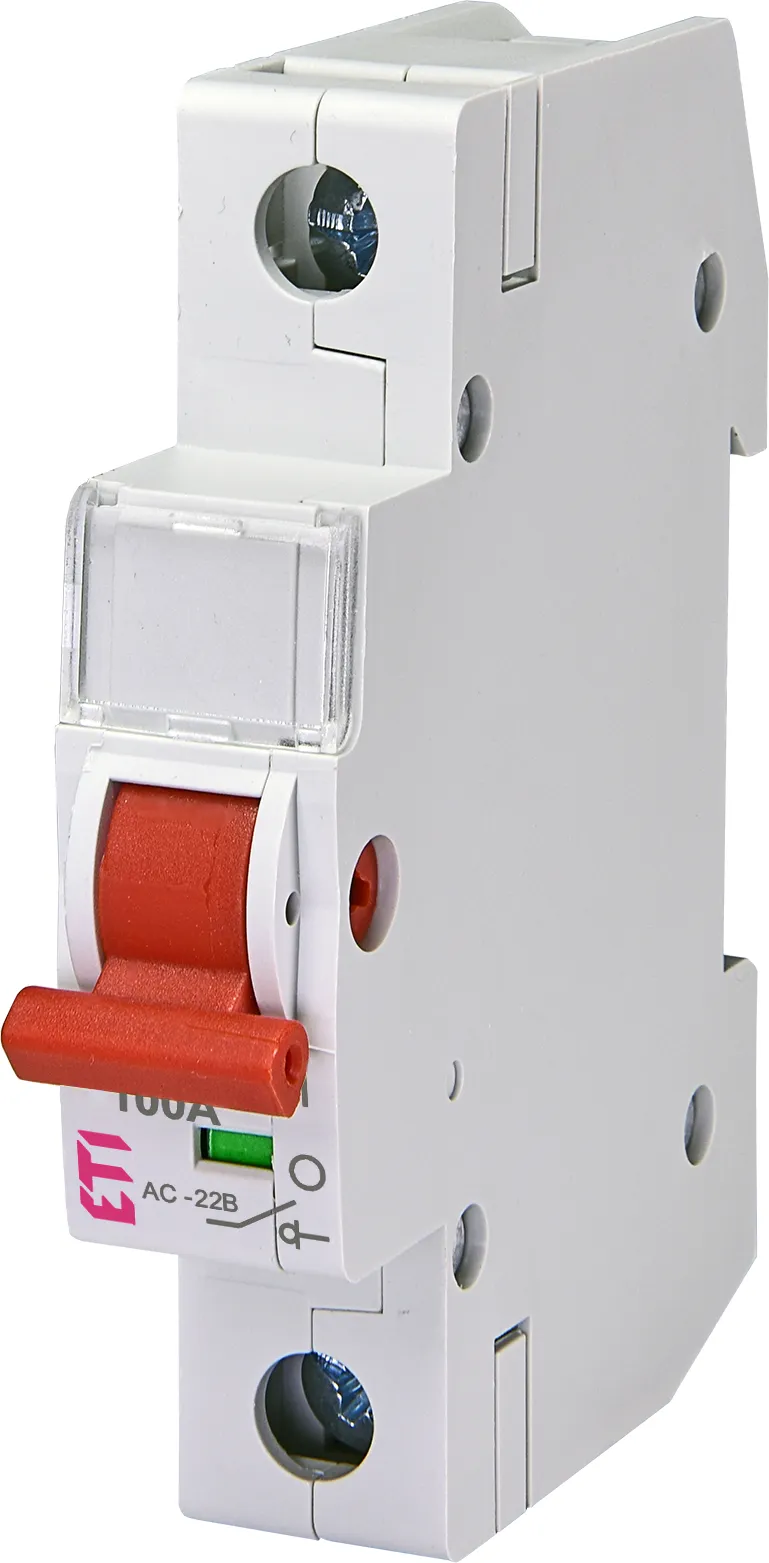

Rozłącznik izolacyjny 100A SV 1100 1p 100A

Zastosowanie

Model SV 1100 1P 100A znajduje zastosowanie jako rozłącznik główny, rozłącznik remontowy, rozłącznik bezpieczeństwa oraz wyłącznik awaryjny. Dzięki napięciu pracy 230 V AC i wysokiemu prądowi znamionowemu może być stosowany w instalacjach mieszkaniowych, komercyjnych oraz technicznych, gdzie konieczne jest ręczne odłączanie obwodu.

Funkcjonalność

Rozłącznik wyposażono w wygodny element wykonawczy w postaci dźwigni oraz zaciski ramowe zapewniające stabilne i pewne połączenie. Konstrukcja przeznaczona do stałego montażu w tablicach rozdzielczych umożliwia łatwą integrację z aparaturą modułową. Zwarta obudowa o szerokości 18 mm pozwala efektywnie wykorzystać miejsce w rozdzielnicy.

Bezpieczeństwo

Aparat został przystosowany do pracy w układach, w których wymagane jest bezpieczne odseparowanie obwodu od zasilania. Znamionowy prąd ciągły 100 A, warunkowy prąd zwarciowy 4 kA oraz stopień ochrony IP20 od strony czołowej zapewniają właściwe parametry eksploatacyjne przy prawidłowym montażu w rozdzielnicy niskiego napięcia.

Dane techniczne

• Numer katalogowy: 002423116
• EAN: 3838895411482
• Seria: SV 1100
• Typ produktu: rozłącznik izolacyjny
• Funkcja: łącznik instalacyjny
• Liczba biegunów: 1P
• Prąd znamionowy: 100 A
• Maksymalne napięcie pracy Ue AC: 230 V
• Znamionowy prąd ciągły Iu: 100 A
• Znamionowy warunkowy prąd zwarciowy Iq: 4 kA
• Rodzaj podłączenia styków głównych: zacisk ramowy
• Rodzaj elementu wykonawczego: dźwignia
• Budowa urządzenia: urządzenie mocowane na stałe
• Do instalacji w tablicach rozdzielczych: tak
• Stopień ochrony strony czołowej: IP20
• Jako rozłącznik główny: tak
• Jako rozłącznik remontowy: tak
• Jako rozłącznik bezpieczeństwa: tak
• Jako wyłącznik awaryjny: tak
• Wymiary: 18 x 90 x 72 mm
• Waga produktu: 0,094 kg
