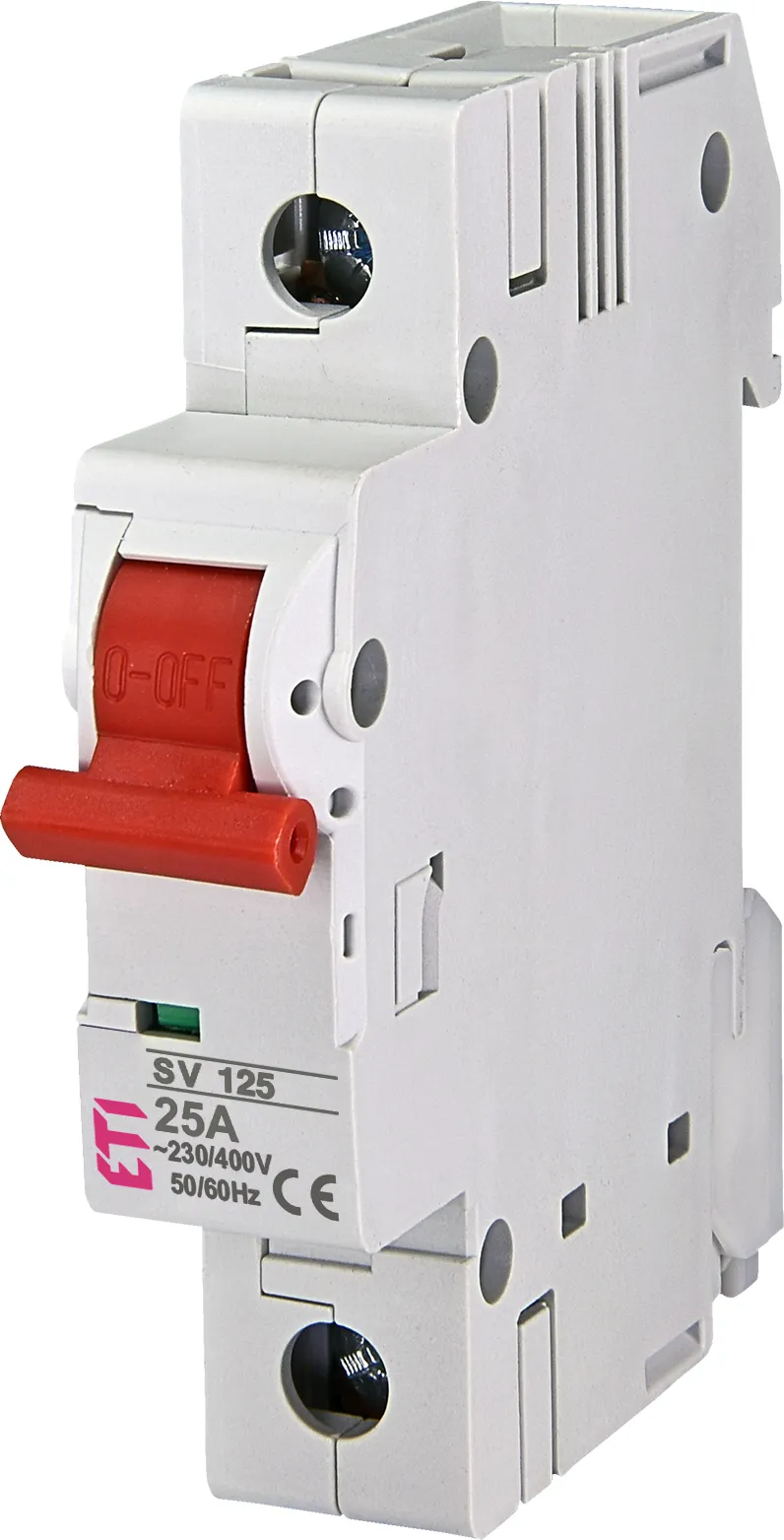

Rozłącznik izolacyjny 25A SV 125 1p 25A

Zastosowanie

Model SV 125 1P 25A znajduje zastosowanie jako rozłącznik główny, rozłącznik remontowy, rozłącznik bezpieczeństwa oraz wyłącznik awaryjny. Dzięki wykonaniu jednobiegunowemu i napięciu pracy 230 V AC może być stosowany w obwodach jednofazowych w budynkach mieszkalnych, obiektach komercyjnych i instalacjach technicznych.

Funkcjonalność

Rozłącznik wyposażony jest w wygodny element wykonawczy w postaci dźwigni oraz zaciski ramowe umożliwiające pewne podłączenie przewodów. Konstrukcja do stałego montażu w tablicach rozdzielczych ułatwia integrację z aparaturą modułową. Aparat nie posiada wbudowanego napędu silnikowego, ale przewiduje możliwość zastosowania opcjonalnego wyzwalacza napięciowego.

Bezpieczeństwo

Urządzenie zostało zaprojektowane do pracy w instalacjach rozdzielczych, gdzie wymagane jest wyraźne odseparowanie obwodu od zasilania. Stopień ochrony IP20 od strony czołowej zapewnia podstawową ochronę przy prawidłowym montażu w rozdzielnicy, a znamionowy prąd ciągły 25 A i warunkowy prąd zwarciowy 2 kA pozwalają na bezpieczną eksploatację w typowych warunkach instalacyjnych.

Dane techniczne

• Numer katalogowy: 002423122
• EAN: 3838895321231
• Seria: SV 125
• Typ produktu: rozłącznik izolacyjny
• Funkcja: łącznik instalacyjny
• Liczba biegunów: 1P
• Prąd znamionowy: 25 A
• Maksymalne napięcie pracy Ue AC: 230 V
• Znamionowy prąd ciągły Iu: 25 A
• Znamionowy warunkowy prąd zwarciowy Iq: 2 kA
• Rodzaj podłączenia styków głównych: zacisk ramowy
• Rodzaj elementu wykonawczego: dźwignia
• Budowa urządzenia: urządzenie mocowane na stałe
• Do instalacji w tablicach rozdzielczych: tak
• Opcjonalny wyzwalacz napięciowy: tak
• Stopień ochrony strony czołowej: IP20
• Wymiary: 18 x 87 x 73 mm
• Waga produktu: 0,093 kg
