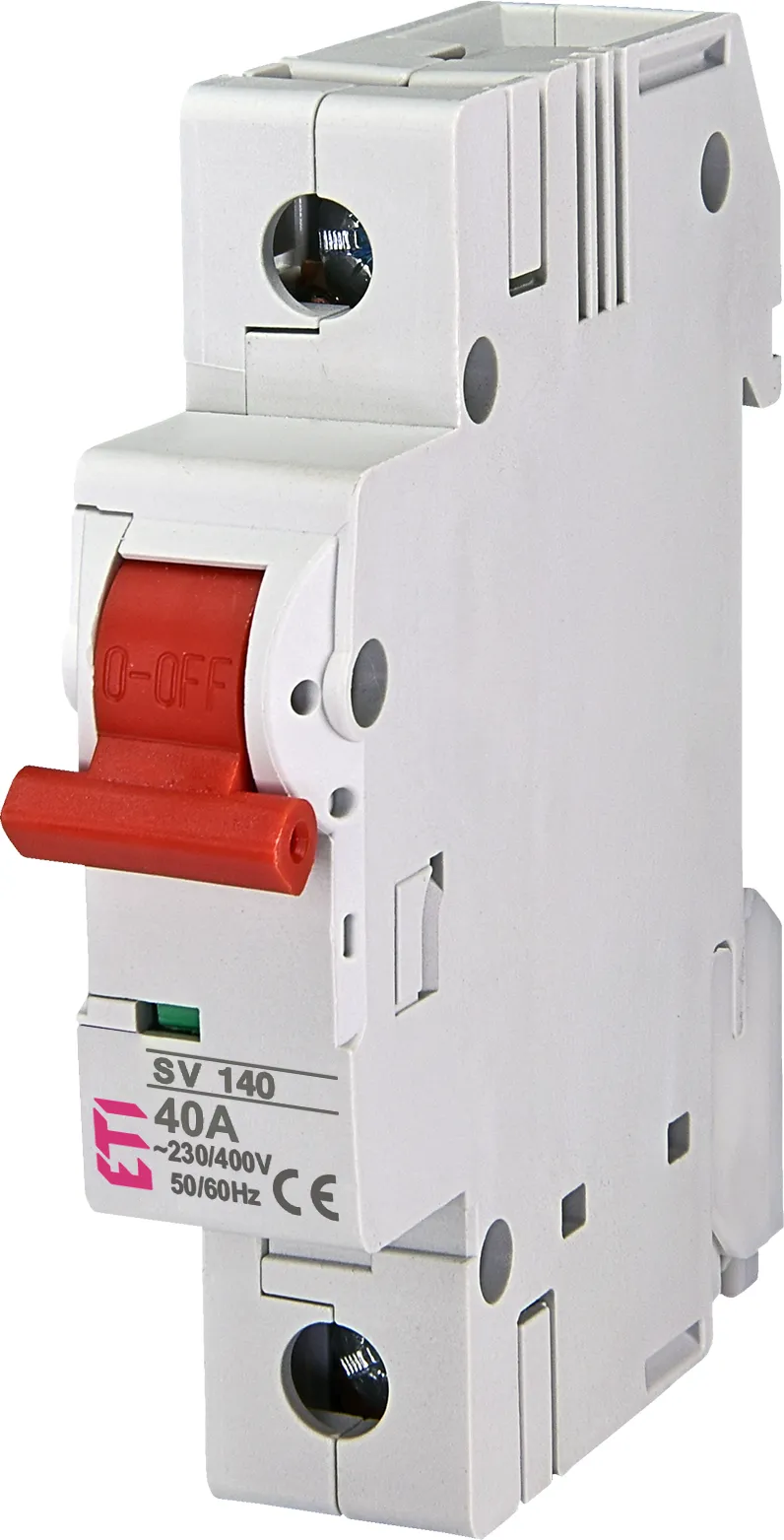

Rozłącznik izolacyjny 40A SV 140 1p 40A

Zastosowanie

Model SV 140 1P 40A znajduje zastosowanie jako rozłącznik główny, rozłącznik remontowy, rozłącznik bezpieczeństwa oraz wyłącznik awaryjny w tablicach rozdzielczych i rozdzielnicach niskiego napięcia. Dzięki napięciu pracy 230 V AC i wykonaniu jednobiegunowemu jest odpowiedni do obwodów jednofazowych w budynkach mieszkalnych, komercyjnych i technicznych.

Funkcjonalność

Rozłącznik wyposażono w wygodną dźwignię oraz zaciski ramowe zapewniające stabilne podłączenie przewodów. Konstrukcja do stałego montażu w rozdzielnicach ułatwia integrację z aparaturą modułową. Aparat nie posiada wbudowanego ani opcjonalnego napędu silnikowego, lecz przewiduje zastosowanie opcjonalnego wyzwalacza napięciowego, co zwiększa możliwości konfiguracji instalacji.

Bezpieczeństwo

Urządzenie przeznaczone jest do pracy w układach, w których wymagane jest pewne odizolowanie obwodu od źródła zasilania. Znamionowy prąd ciągły 40 A, warunkowy prąd zwarciowy 2 kA oraz stopień ochrony IP20 od strony czołowej zapewniają bezpieczną eksploatację przy prawidłowym montażu w tablicy rozdzielczej.

Dane techniczne

• Numer katalogowy: 002423123
• EAN: 3838895321255
• Seria: SV 140
• Typ produktu: rozłącznik izolacyjny
• Funkcja: łącznik instalacyjny
• Liczba biegunów: 1P
• Prąd znamionowy: 40 A
• Maksymalne napięcie pracy Ue AC: 230 V
• Znamionowy prąd ciągły Iu: 40 A
• Znamionowy warunkowy prąd zwarciowy Iq: 2 kA
• Rodzaj podłączenia styków głównych: zacisk ramowy
• Rodzaj elementu wykonawczego: dźwignia
• Budowa urządzenia: urządzenie mocowane na stałe
• Do instalacji w tablicach rozdzielczych: tak
• Opcjonalny wyzwalacz napięciowy: tak
• Stopień ochrony strony czołowej: IP20
• Wymiary: 18 x 87 x 73 mm
• Waga produktu: 0,097 kg
