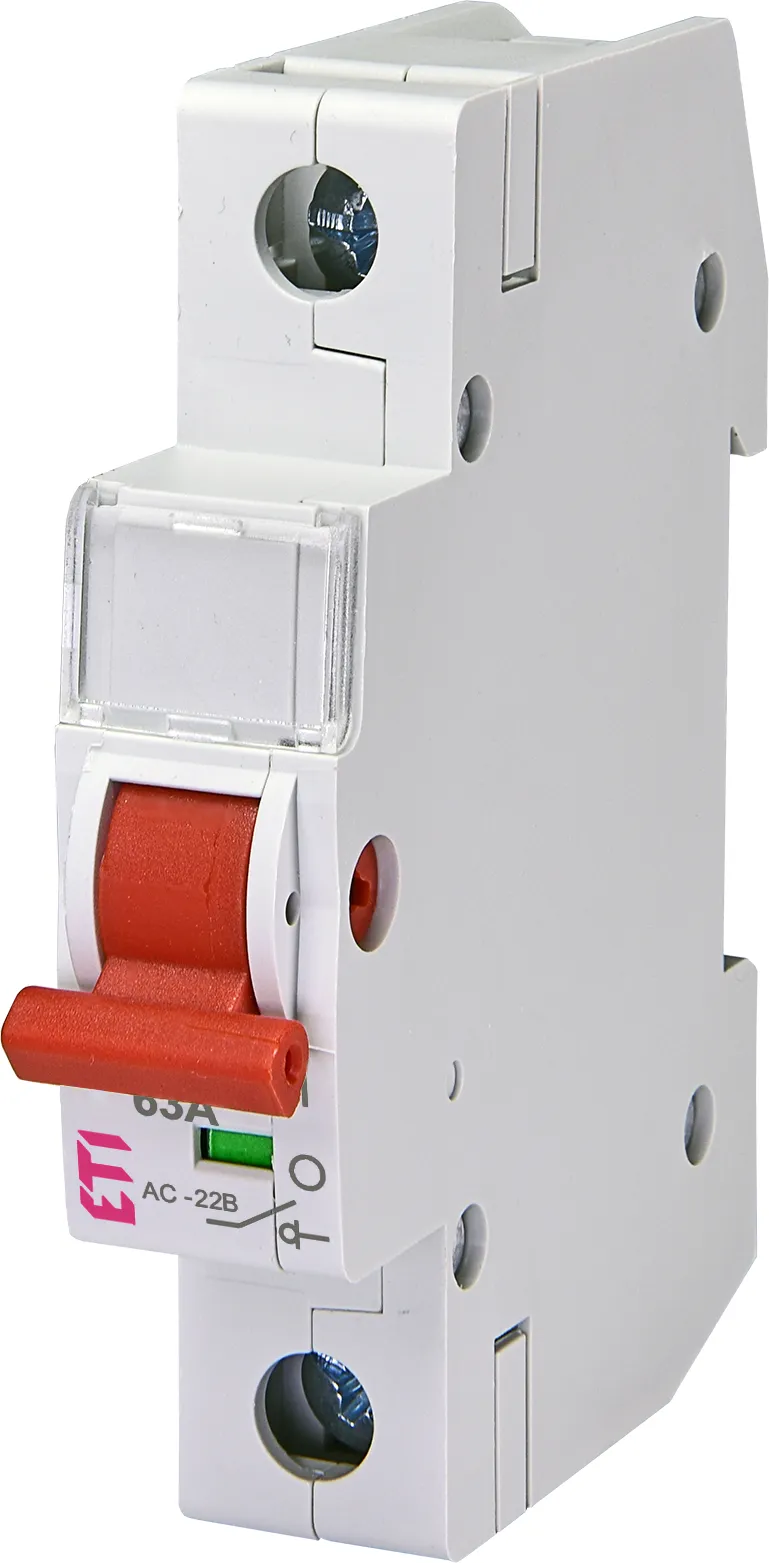

Rozłącznik izolacyjny 63A SV 163 1p 63A

Zastosowanie

Model SV 163 1P 63A znajduje zastosowanie jako rozłącznik główny, rozłącznik remontowy, rozłącznik bezpieczeństwa oraz wyłącznik awaryjny. Dzięki wykonaniu jednobiegunowemu i napięciu pracy 230 V AC może być stosowany w instalacjach mieszkaniowych, komercyjnych i technicznych, gdzie wymagane jest ręczne odłączanie zasilania.

Funkcjonalność

Rozłącznik wyposażono w dźwignię ułatwiającą obsługę oraz zaciski ramowe zapewniające pewne połączenie przewodów. Konstrukcja do stałego montażu w tablicach rozdzielczych pozwala na łatwą integrację z aparaturą modułową. Kompaktowa obudowa o szerokości 18 mm ułatwia zabudowę w standardowych rozdzielnicach.

Bezpieczeństwo

Aparat został przystosowany do pracy w instalacjach, w których istotne jest bezpieczne odizolowanie obwodu od źródła zasilania. Znamionowy warunkowy prąd zwarciowy 4 kA oraz stopień ochrony IP20 od strony czołowej wspierają bezpieczną eksploatację przy prawidłowym montażu. Urządzenie przeznaczone jest do montażu stałego w rozdzielnicach niskiego napięcia.

Dane techniczne

• Numer katalogowy: 002423114
• EAN: 3838895406402
• Seria: SV 163
• Typ produktu: rozłącznik izolacyjny
• Funkcja: łącznik instalacyjny
• Liczba biegunów: 1P
• Prąd znamionowy: 63 A
• Maksymalne napięcie pracy Ue AC: 230 V
• Znamionowy warunkowy prąd zwarciowy Iq: 4 kA
• Rodzaj podłączenia styków głównych: zacisk ramowy
• Rodzaj elementu wykonawczego: dźwignia
• Budowa urządzenia: urządzenie mocowane na stałe
• Do instalacji w tablicach rozdzielczych: tak
• Stopień ochrony strony czołowej: IP20
• Jako rozłącznik główny: tak
• Jako rozłącznik remontowy: tak
• Jako rozłącznik bezpieczeństwa: tak
• Jako wyłącznik awaryjny: tak
• Wymiary: 18 x 90 x 72 mm
• Waga produktu: 0,094 kg
