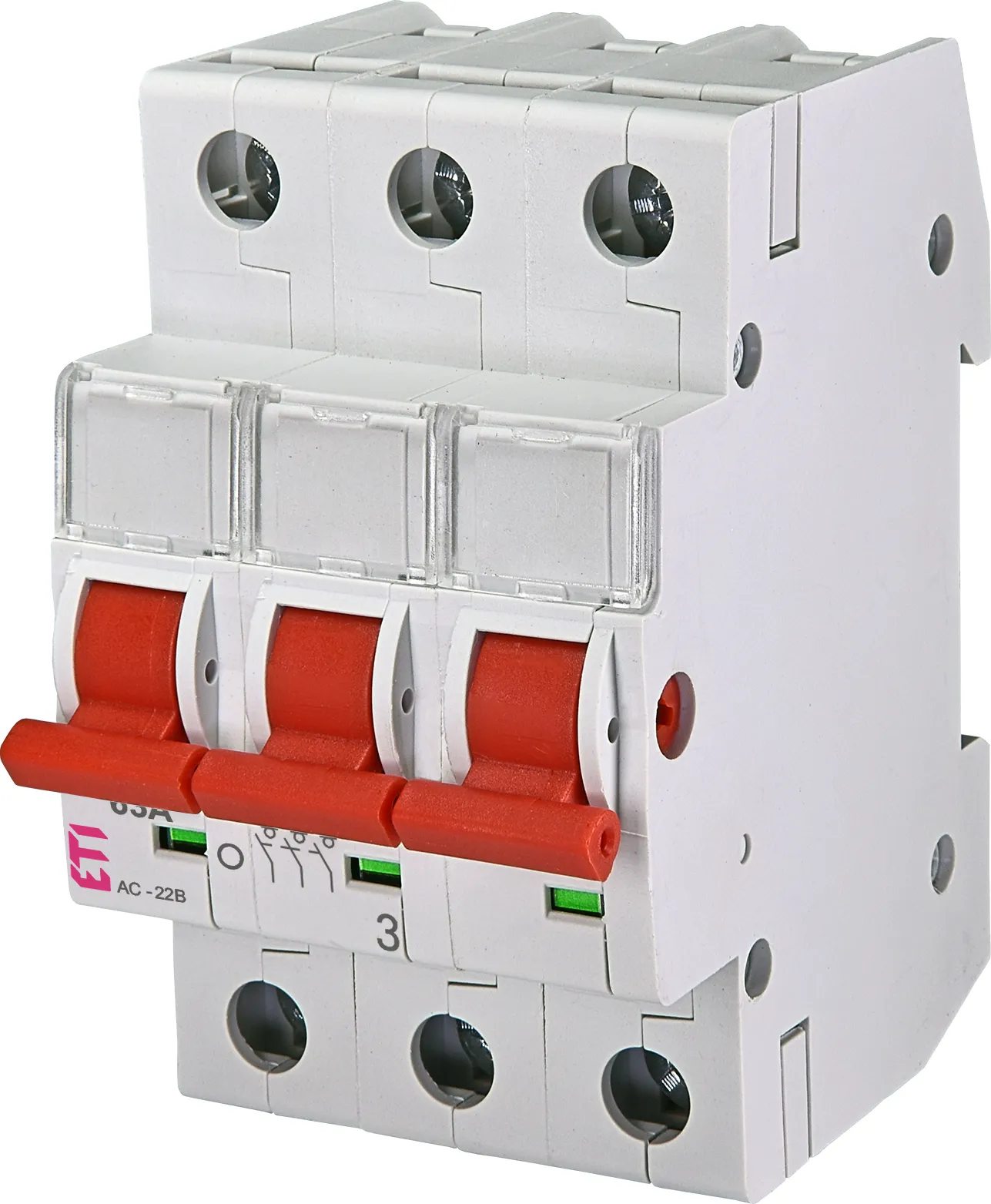

Rozłącznik izolacyjny 63A SV 363 3p 63A

Zastosowanie

Model SV 363 3P 63A znajduje zastosowanie jako rozłącznik główny, rozłącznik remontowy, rozłącznik bezpieczeństwa oraz wyłącznik awaryjny w instalacjach trójfazowych. Dzięki napięciu pracy 400 V AC i wykonaniu trójbiegunowemu może być stosowany w obiektach mieszkalnych, komercyjnych oraz przemysłowych, gdzie wymagane jest ręczne odłączanie zasilania.

Funkcjonalność

Rozłącznik wyposażono w wygodny element wykonawczy w postaci dźwigni oraz zaciski ramowe zapewniające stabilne i pewne połączenie przewodów. Konstrukcja do stałego montażu w tablicach rozdzielczych ułatwia integrację z aparaturą modułową. Zwarta obudowa o szerokości 54 mm pozwala na wygodną zabudowę w standardowych rozdzielnicach.

Bezpieczeństwo

Urządzenie zostało przystosowane do pracy w układach, w których wymagane jest pewne odseparowanie obwodu od źródła zasilania. Znamionowy prąd ciągły 63 A, warunkowy prąd zwarciowy 4 kA oraz stopień ochrony IP20 od strony czołowej zapewniają bezpieczną eksploatację przy prawidłowym montażu w rozdzielnicy niskiego napięcia.

Dane techniczne

• Numer katalogowy: 002423314
• EAN: 3838895411543
• Seria: SV 363
• Typ produktu: rozłącznik izolacyjny
• Funkcja: łącznik instalacyjny
• Liczba biegunów: 3P
• Prąd znamionowy: 63 A
• Maksymalne napięcie pracy Ue AC: 400 V
• Znamionowy prąd ciągły Iu: 63 A
• Znamionowy warunkowy prąd zwarciowy Iq: 4 kA
• Rodzaj podłączenia styków głównych: zacisk ramowy
• Rodzaj elementu wykonawczego: dźwignia
• Budowa urządzenia: urządzenie mocowane na stałe
• Do instalacji w tablicach rozdzielczych: tak
• Stopień ochrony strony czołowej: IP20
• Jako rozłącznik główny: tak
• Jako rozłącznik remontowy: tak
• Jako rozłącznik bezpieczeństwa: tak
• Jako wyłącznik awaryjny: tak
• Wymiary: 54 x 90 x 72 mm
• Waga produktu: 0,274 kg
