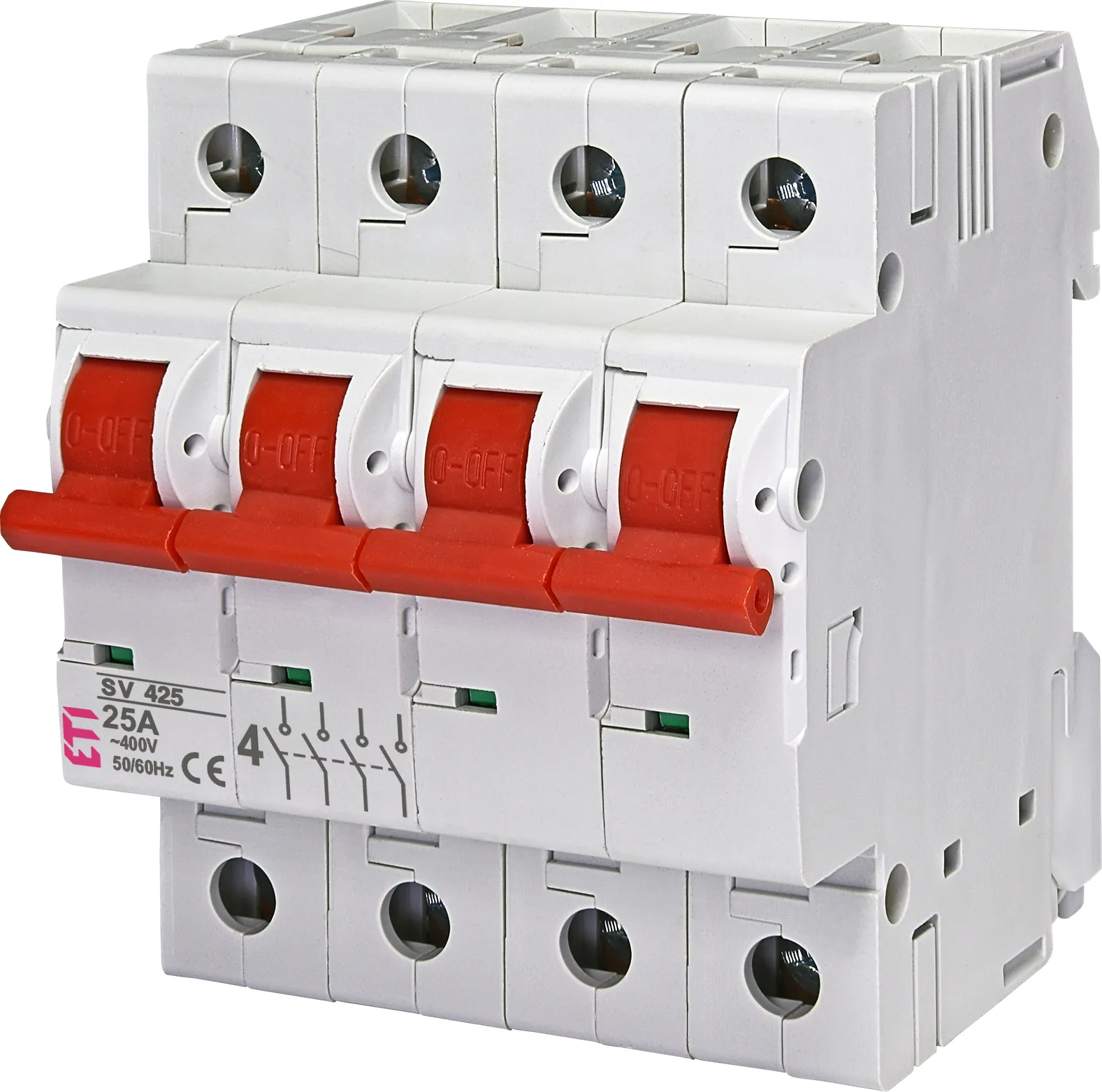

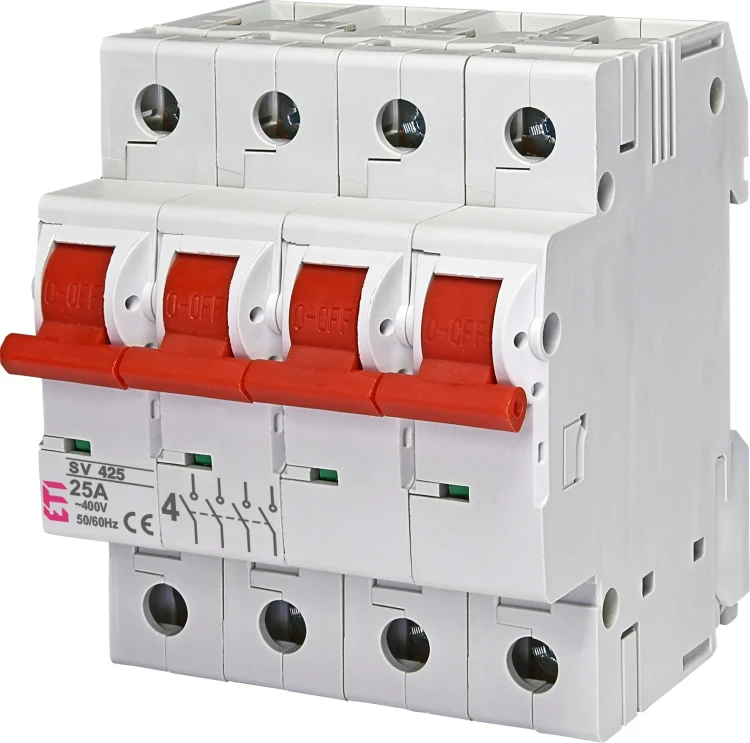

Rozłącznik izolacyjny 25A SV 425 4p 25A

Zastosowanie

Model SV 425 4P 25A znajduje zastosowanie jako rozłącznik główny, rozłącznik remontowy, rozłącznik bezpieczeństwa oraz wyłącznik awaryjny w instalacjach czterobiegunowych. Dzięki napięciu pracy 400 V AC i wykonaniu 4P może być stosowany w rozdzielnicach obiektów mieszkalnych, komercyjnych oraz przemysłowych.

Funkcjonalność

Rozłącznik wyposażono w wygodny element wykonawczy w postaci dźwigni oraz zaciski ramowe zapewniające stabilne i pewne podłączenie przewodów. Konstrukcja do stałego montażu w tablicach rozdzielczych ułatwia integrację z aparaturą modułową. Aparat nie posiada wbudowanego napędu silnikowego, ale umożliwia zastosowanie opcjonalnego wyzwalacza napięciowego, co zwiększa elastyczność konfiguracji instalacji.

Bezpieczeństwo

Urządzenie zostało przystosowane do pracy w układach, w których wymagane jest pewne odizolowanie obwodu od źródła zasilania. Znamionowy prąd ciągły 25 A, warunkowy prąd zwarciowy 2 kA oraz stopień ochrony IP20 od strony czołowej zapewniają bezpieczną eksploatację przy prawidłowym montażu w rozdzielnicy niskiego napięcia.

Dane techniczne

• Numer katalogowy: 002423422
• EAN: 3838895321477
• Seria: SV 425
• Typ produktu: rozłącznik izolacyjny
• Funkcja: łącznik instalacyjny
• Liczba biegunów: 4P
• Prąd znamionowy: 25 A
• Maksymalne napięcie pracy Ue AC: 400 V
• Znamionowy prąd ciągły Iu: 25 A
• Znamionowy warunkowy prąd zwarciowy Iq: 2 kA
• Rodzaj podłączenia styków głównych: zacisk ramowy
• Rodzaj elementu wykonawczego: dźwignia
• Budowa urządzenia: urządzenie mocowane na stałe
• Do instalacji w tablicach rozdzielczych: tak
• Opcjonalny wyzwalacz napięciowy: tak
• Stopień ochrony strony czołowej: IP20
• Jako rozłącznik główny: tak
• Jako rozłącznik remontowy: tak
• Jako rozłącznik bezpieczeństwa: tak
• Jako wyłącznik awaryjny: tak
• Wymiary: 72 x 87 x 73 mm
• Waga produktu: 0,386 kg
