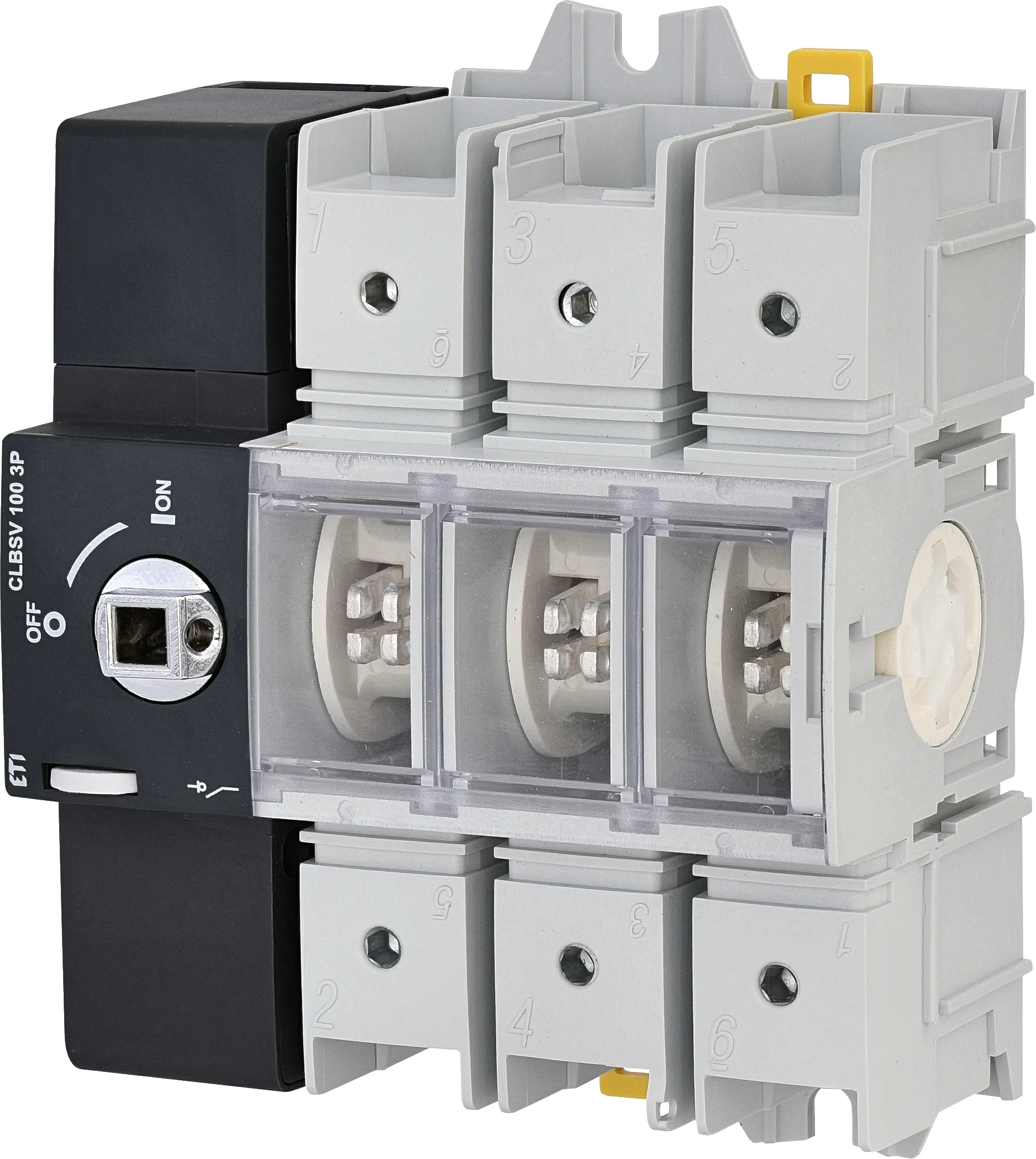

Rozłącznik izolacyjny modułowy z widoczną przerwą CLBSV 100 3P
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Rozłącznik izolacyjny ETI CLBSV 100 3P 004661880 to modułowy rozłącznik przeznaczony do ręcznego rozłączania i izolowania obwodów elektrycznych w instalacjach niskiego napięcia. Wykonanie 3P, prąd znamionowy 100 A oraz funkcja 0-I sprawiają, że aparat dobrze sprawdza się jako element odłączający w rozdzielnicach i układach zasilania.
Najważniejsze cechy
- Typ produktu: rozłącznik izolacyjny
- Funkcja: 0-I
- Liczba biegunów: 3P
- Prąd znamionowy: 100 A
- Maksymalne napięcie pracy Ue AC: 800 V
- Moc pracy AC-23 przy 400 V: 45 kW
- Rodzaj podłączenia: połączenie śrubowe
- Rodzaj elementu wykonawczego: napęd obrotowy na drzwi
- Stopień ochrony strony czołowej: IP20
Specyfikacja techniczna
| Numer katalogowy | 004661880 |
| EAN | 3838895823964 |
| Seria | CLBSV |
| Typ produktu | Rozłącznik izolacyjny |
| Funkcja | 0-I |
| Prąd znamionowy | 100 A |
| Liczba biegunów | 3 |
| Typ montażu | Montaż na szynie TH35 |
| Maksymalne napięcie pracy Ue AC | 800 V |
| Prąd ciągły Iu | 100 A |
| Moc pracy AC-23 przy 400 V | 45 kW |
| Rodzaj podłączenia | Połączenie śrubowe |
| Stopień ochrony | IP20 |
| Szerokość | 109 mm |
| Wysokość | 143 mm |
| Głębokość | 70 mm |
Kod produktu: 004661880
Kod kreskowy: 3838895823964
Cechy przedmiotu
Rozłączniki izolacyjne
- Prąd znamionowy 100A
- Liczba biegunów 3P
Opis
Rozłącznik izolacyjny ETI CLBSV 100 3P 004661880 to aparat przeznaczony do bezpiecznego rozłączania oraz izolowania trójfazowych obwodów elektrycznych w instalacjach niskiego napięcia. Model z serii CLBSV wyposażony w funkcję 0-I i prąd znamionowy 100 A został zaprojektowany do pracy w wymagających układach rozdzielczych, gdzie konieczne jest pewne odłączenie zasilania.
Zastosowanie
Rozłącznik CLBSV 100 3P znajduje zastosowanie jako rozłącznik główny oraz rozłącznik remontowy w rozdzielnicach, szafach sterowniczych i układach dystrybucji energii. Dzięki maksymalnemu napięciu pracy 800 V AC oraz trzem biegunom może być stosowany w obwodach trójfazowych w obiektach przemysłowych, komercyjnych i technicznych.
Funkcjonalność
Aparat przeznaczony jest do montażu na szynie TH35 i posiada napęd obrotowy na drzwi, co ułatwia wygodną oraz bezpieczną obsługę po zamontowaniu w obudowie. Połączenia śrubowe zapewniają stabilne podłączenie przewodów, a konstrukcja urządzenia mocowanego na stałe umożliwia jego zastosowanie również przy montażu na płycie.
Bezpieczeństwo
Urządzenie zapewnia wyraźne odseparowanie obwodu od źródła zasilania, co ma istotne znaczenie podczas prac serwisowych i eksploatacyjnych. Znamionowy prąd ciągły 100 A, moc pracy dla kategorii AC-23 przy 400 V na poziomie 45 kW oraz stopień ochrony IP20 od strony czołowej pozwalają na bezpieczną pracę w profesjonalnych układach rozdzielczych.
Dane techniczne
- Numer katalogowy: 004661880
- EAN: 3838895823964
- Seria: CLBSV
- Typ produktu: rozłącznik izolacyjny
- Funkcja: 0-I
- Liczba biegunów: 3P
- Prąd znamionowy: 100 A
- Maksymalne napięcie pracy Ue AC: 800 V
- Znamionowy prąd ciągły Iu: 100 A
- Znamionowa moc pracy AC-23 przy 400 V: 45 kW
- Typ montażu: montaż na szynie TH35
- Budowa urządzenia: urządzenie mocowane na stałe
- Do montażu na płycie: tak
- Rodzaj elementu wykonawczego: napęd obrotowy na drzwi
- Rodzaj podłączenia styków głównych: połączenie śrubowe
- Jako rozłącznik główny: tak
- Jako rozłącznik remontowy: tak
- Stopień ochrony strony czołowej: IP20
- Wymiary: 109 x 143 x 70 mm
- Waga produktu: 0,837 kg
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
ETI POLAM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Jana Pawła II 18
06-100 Pułtusk, Polska
