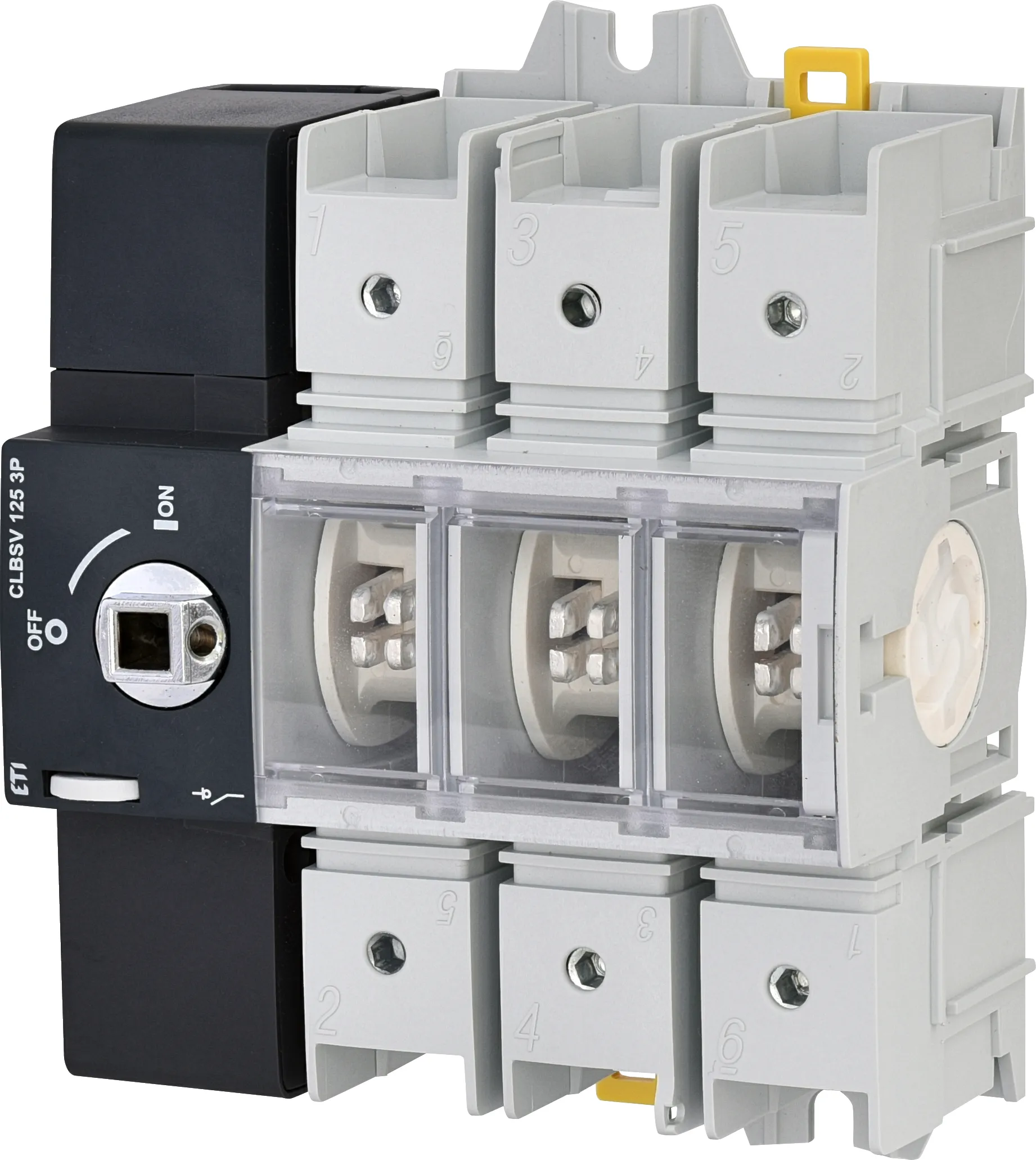

Rozłącznik izolacyjny modułowy z widoczną przerwą CLBSV 125 3P

Zastosowanie

Rozłącznik CLBSV 125 3P znajduje zastosowanie jako rozłącznik główny oraz rozłącznik remontowy w rozdzielnicach, szafach sterowniczych i układach dystrybucji energii. Dzięki maksymalnemu napięciu pracy 800 V AC oraz trzem biegunom może być stosowany w obwodach trójfazowych w obiektach przemysłowych, komercyjnych i technicznych.

Funkcjonalność

Aparat przeznaczony jest do montażu na szynie TH35 i posiada napęd obrotowy na drzwi, co ułatwia wygodną oraz bezpieczną obsługę po zamontowaniu w obudowie. Połączenia śrubowe zapewniają stabilne podłączenie przewodów, a konstrukcja urządzenia mocowanego na stałe umożliwia jego zastosowanie również przy montażu na płycie.

Bezpieczeństwo

Urządzenie zapewnia wyraźne odseparowanie obwodu od źródła zasilania, co ma istotne znaczenie podczas prac serwisowych i eksploatacyjnych. Znamionowy prąd ciągły 125 A, moc pracy dla kategorii AC-23 przy 400 V na poziomie 55 kW oraz stopień ochrony IP20 od strony czołowej pozwalają na bezpieczną pracę w profesjonalnych układach rozdzielczych.

Dane techniczne

• Numer katalogowy: 004661881
• EAN: 3838895823988
• Seria: CLBSV
• Typ produktu: rozłącznik izolacyjny
• Funkcja: 0-I
• Liczba biegunów: 3P
• Prąd znamionowy: 125 A
• Maksymalne napięcie pracy Ue AC: 800 V
• Znamionowy prąd ciągły Iu: 125 A
• Znamionowa moc pracy AC-23 przy 400 V: 55 kW
• Typ montażu: montaż na szynie TH35
• Budowa urządzenia: urządzenie mocowane na stałe
• Do montażu na płycie: tak
• Rodzaj elementu wykonawczego: napęd obrotowy na drzwi
• Rodzaj podłączenia styków głównych: połączenie śrubowe
• Jako rozłącznik główny: tak
• Jako rozłącznik remontowy: tak
• Stopień ochrony strony czołowej: IP20
• Wymiary: 109 x 143 x 70 mm
• Waga produktu: 0,82 kg
