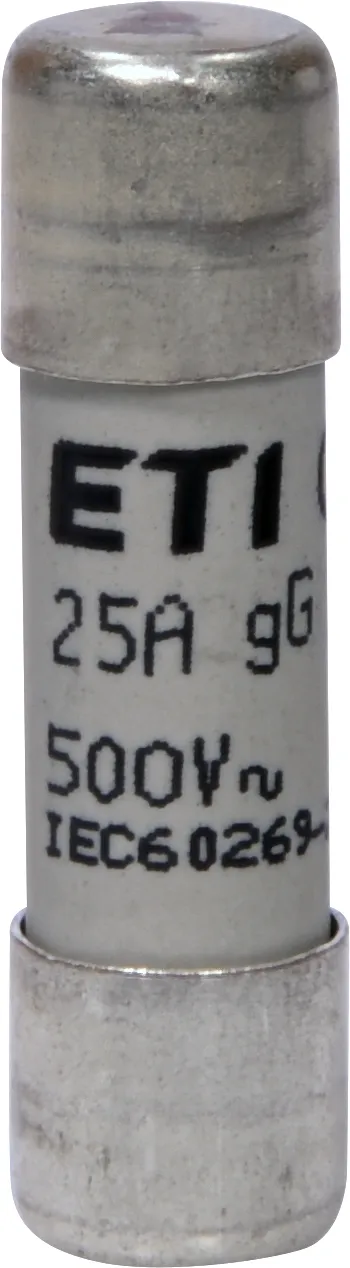

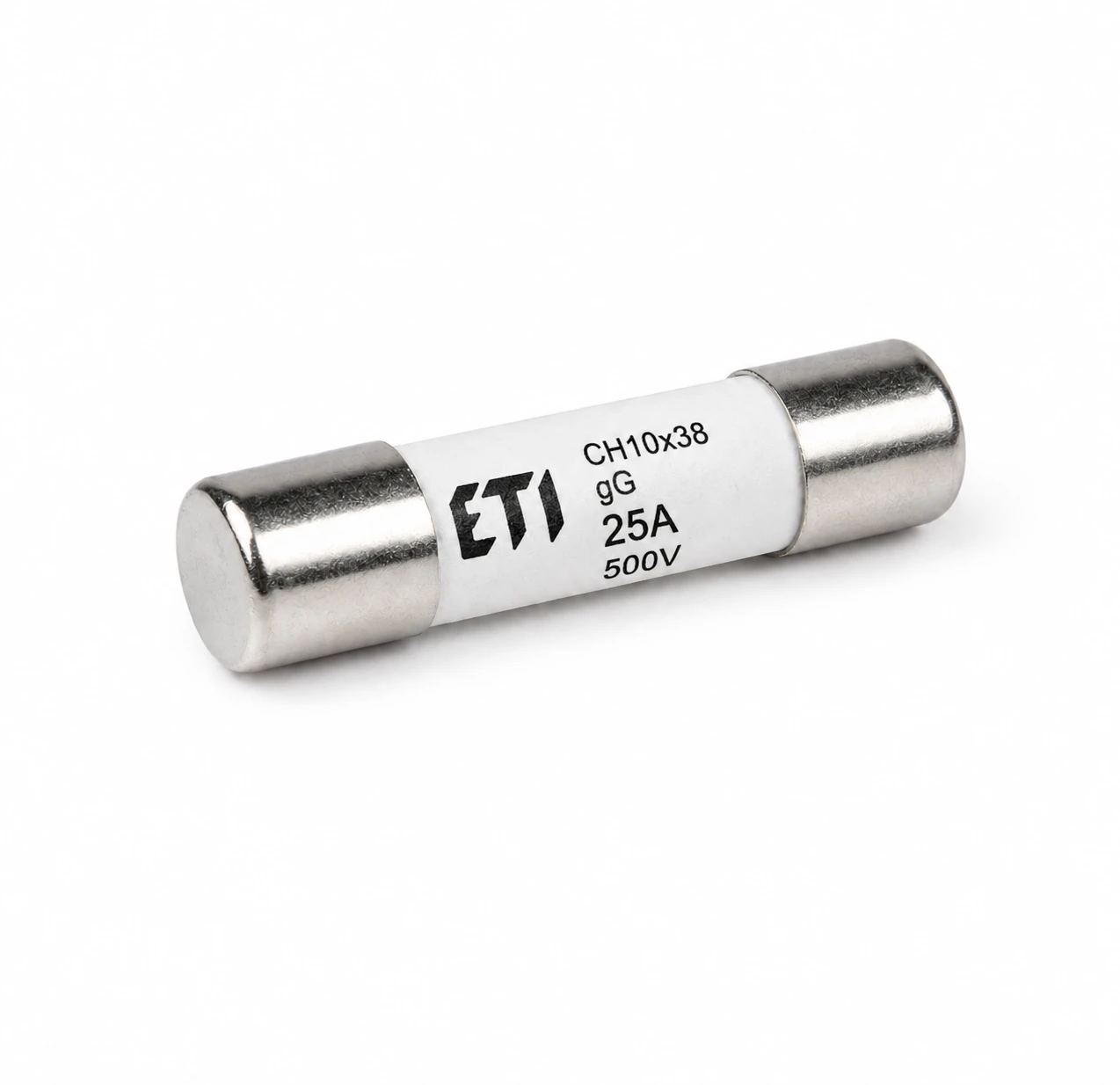

Wkładka topikowa cylindryczna CH10x38 gG 25A/500V

Zastosowanie

Wkładka przeznaczona jest do ochrony przewodów w podstawach bezpiecznikowych, rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych i komercyjnych. Charakterystyka gG zapewnia pełnozakresową ochronę przed skutkami przeciążeń i zwarć, dlatego produkt dobrze sprawdza się w standardowych układach dystrybucji energii.

Funkcjonalność

Wkładka pracuje przy napięciu znamionowym 500 V AC i prądzie znamionowym 25 A. Zwarciowa zdolność wyłączania na poziomie 120 kA umożliwia stosowanie jej w wymagających układach zabezpieczeniowych. Niewielkie wymiary 10x38 pozwalają na montaż w kompaktowych aparatach i podstawach bezpiecznikowych, a strata mocy 2.7 W wspiera efektywną pracę elementu zabezpieczającego.

Bezpieczeństwo

Produkt został wykonany zgodnie z normami IEC 60269-1 oraz IEC 60269-2, co potwierdza zgodność z wymaganiami dla wkładek bezpiecznikowych stosowanych w instalacjach niskiego napięcia. Dzięki odpowiednio dobranym parametrom elektrycznym wkładka wspiera skuteczną ochronę przewodów oraz ogranicza skutki wystąpienia prądów zwarciowych i przeciążeniowych.

Dane techniczne

• Typ produktu: wkładka topikowa
• Model: CH10x38 gG 25A/500V
• Numer katalogowy: 002651021
• Kod EAN: 3838400115911
• Typ: CH
• Wielkość: 10x38
• Prąd znamionowy: 25 A
• Napięcie znamionowe AC: 500 V
• Charakterystyka: gG
• Zwarciowa zdolność wyłączania AC: 120 kA
• Zastosowanie: do ochrony przewodów
• Straty mocy Pd: 2.7 W
• Normy: IEC 60269-1, IEC 60269-2
• Klasyfikacja ETIM: EC000035
• Opis ETIM: wkładka cylindryczna miniaturowa
• Rodzaj napięcia: AC
• Waga produktu: 0.008 kg
• Wymiary logistyczne: 10 x 38 x 10 mm
