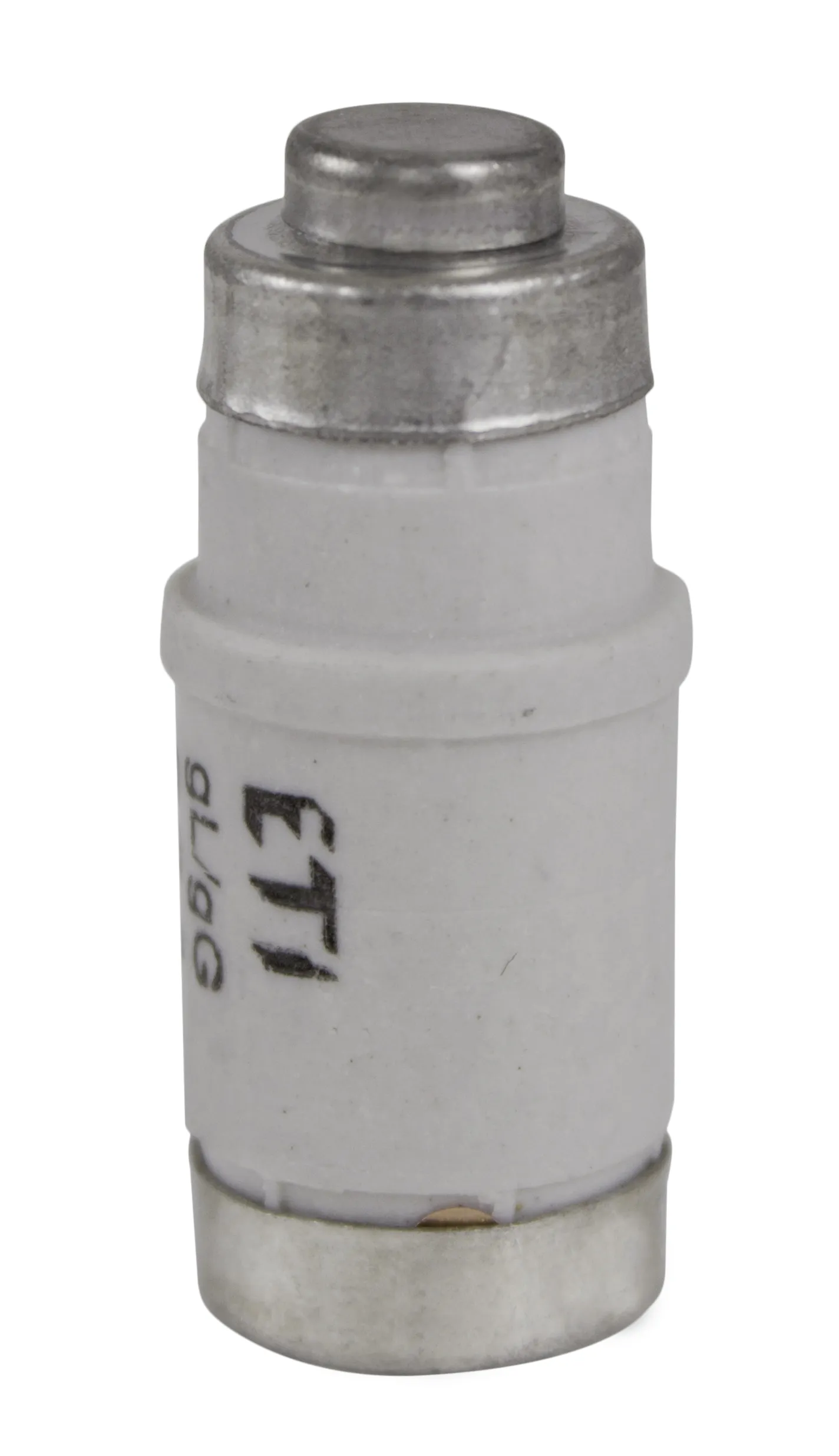

Wkładka topikowa D02 gG 25A/400V

Zastosowanie

Wkładka przeznaczona jest do ochrony przewodów w rozdzielnicach, podstawach bezpiecznikowych D0, szafach sterowniczych oraz instalacjach przemysłowych i komercyjnych. Charakterystyka gG zapewnia pełnozakresową ochronę przed skutkami przeciążeń i zwarć, dlatego produkt dobrze sprawdza się w standardowych układach dystrybucji energii.

Funkcjonalność

Model pracuje przy napięciu znamionowym 400 V AC oraz 250 V DC, a jego prąd znamionowy wynosi 25 A. Zwarciowa zdolność wyłączania na poziomie 50 kA AC i 8 kA DC umożliwia stosowanie wkładki w układach wymagających skutecznego ograniczenia skutków zwarć. Wkładka wyposażona jest we wskaźnik górny, który ułatwia kontrolę stanu elementu podczas eksploatacji i serwisu.

Bezpieczeństwo

Produkt został wykonany zgodnie z normami DIN EN 60269-1 oraz DIN EN 60269-3, co potwierdza zgodność z wymaganiami dla wkładek bezpiecznikowych D0. Parametry takie jak strata mocy 2.8 W oraz określone wartości całki Joule’a wspierają skuteczne ograniczanie energii zwarciowej i zwiększają poziom ochrony instalacji oraz podłączonych urządzeń.

Dane techniczne

• Typ produktu: wkładka topikowa
• Model: D02 gG 25A/400V
• Numer katalogowy: 002212002
• Kod EAN: 5904722906099
• Typ: D0
• Wielkość: D02
• Prąd znamionowy: 25 A
• Napięcie znamionowe AC: 400 V
• Napięcie znamionowe DC: 250 V
• Charakterystyka: gG
• Zwarciowa zdolność wyłączania AC: 50 kA
• Zwarciowa zdolność wyłączania DC: 8 kA
• Zastosowanie: do ochrony przewodów
• Wskaźnik: wskaźnik górny
• Straty mocy Pd: 2.8 W
• Całka Joule’a wyłączania: 3170 A2s
• Całka Joule’a przedłukowa: 1210 A2s
• Normy: DIN EN 60269-1, DIN EN 60269-3
• Klasyfikacja ETIM: EC001642
• Opis ETIM: wkładka bezpiecznikowa D0
• Kod koloru: żółty
• Waga produktu: 12 g
• Wymiary logistyczne: 16 x 36 x 16 mm
