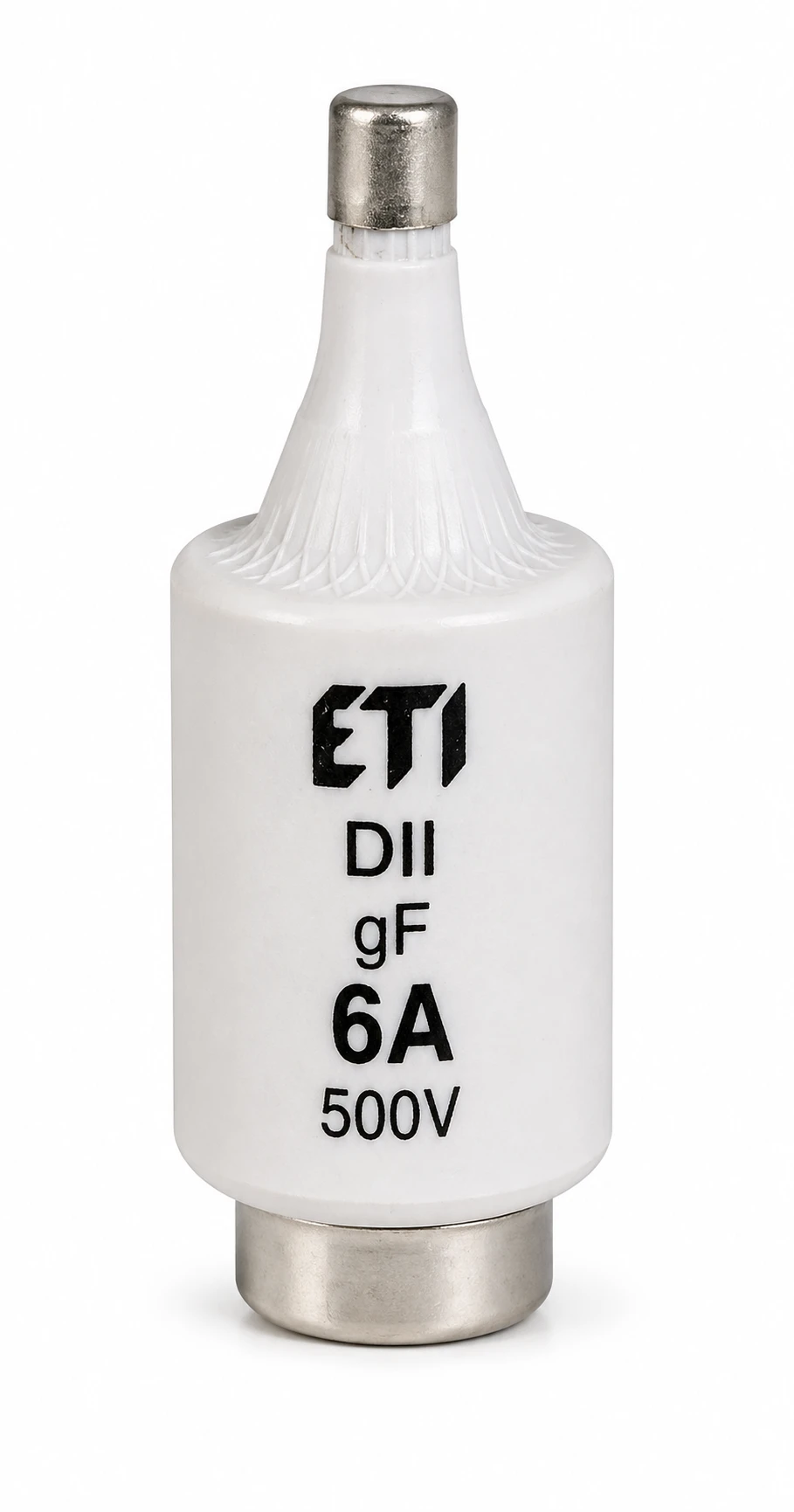

Wkładka topikowa szybka DII gF 6A 500V (BiWts)

Zastosowanie

Wkładka przeznaczona jest do pracy w podstawach bezpiecznikowych systemu D, rozdzielnicach, instalacjach przemysłowych oraz komercyjnych. Dzięki szybkiej charakterystyce wyzwalania dobrze sprawdza się w obwodach, w których istotna jest szybka reakcja zabezpieczenia oraz ograniczenie skutków uszkodzeń elektrycznych.

Funkcjonalność

Model pracuje przy napięciu znamionowym 500 V AC oraz 250 V DC, a jego prąd znamionowy wynosi 6 A. Zwarciowa zdolność wyłączania na poziomie 50 kA AC i 8 kA DC umożliwia stosowanie wkładki w wymagających układach zabezpieczeniowych. Wkładka wyposażona jest we wskaźnik górny, który ułatwia szybką ocenę stanu bezpiecznika podczas eksploatacji i serwisu.

Bezpieczeństwo

Produkt został wykonany zgodnie z normami DIN EN 60269-1 oraz DIN EN 60269-3, co potwierdza zgodność z wymaganiami dla wkładek bezpiecznikowych typu D. Szybka charakterystyka wyzwalania oraz strata mocy 2.2 W wspierają skuteczne zabezpieczenie obwodu i poprawiają poziom ochrony instalacji oraz podłączonych urządzeń.

Dane techniczne

• Typ produktu: wkładka topikowa
• Model: DII DZ/gF 6A/500V
• Numer katalogowy: 002312103
• Kod EAN: 5904722904941
• Typ: D
• Wielkość: DII
• Prąd znamionowy: 6 A
• Napięcie znamionowe AC: 500 V
• Napięcie znamionowe DC: 250 V
• Charakterystyka: DZ / gF
• Charakterystyka wyzwalania: szybka
• Zwarciowa zdolność wyłączania AC: 50 kA
• Zwarciowa zdolność wyłączania DC: 8 kA
• Wskaźnik: wskaźnik górny
• Straty mocy Pd: 2.2 W
• Normy: DIN EN 60269-1, DIN EN 60269-3
• Klasyfikacja ETIM: EC000099
• Opis ETIM: wkładka bezpiecznikowa D
• Kod koloru: zielony
• Waga produktu: 25 g
• Wymiary logistyczne: 22 x 22 x 50 mm
