Wyłącznik różnicowoprądowy - 6 kA EFI6-P2 AC 25/0.03
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

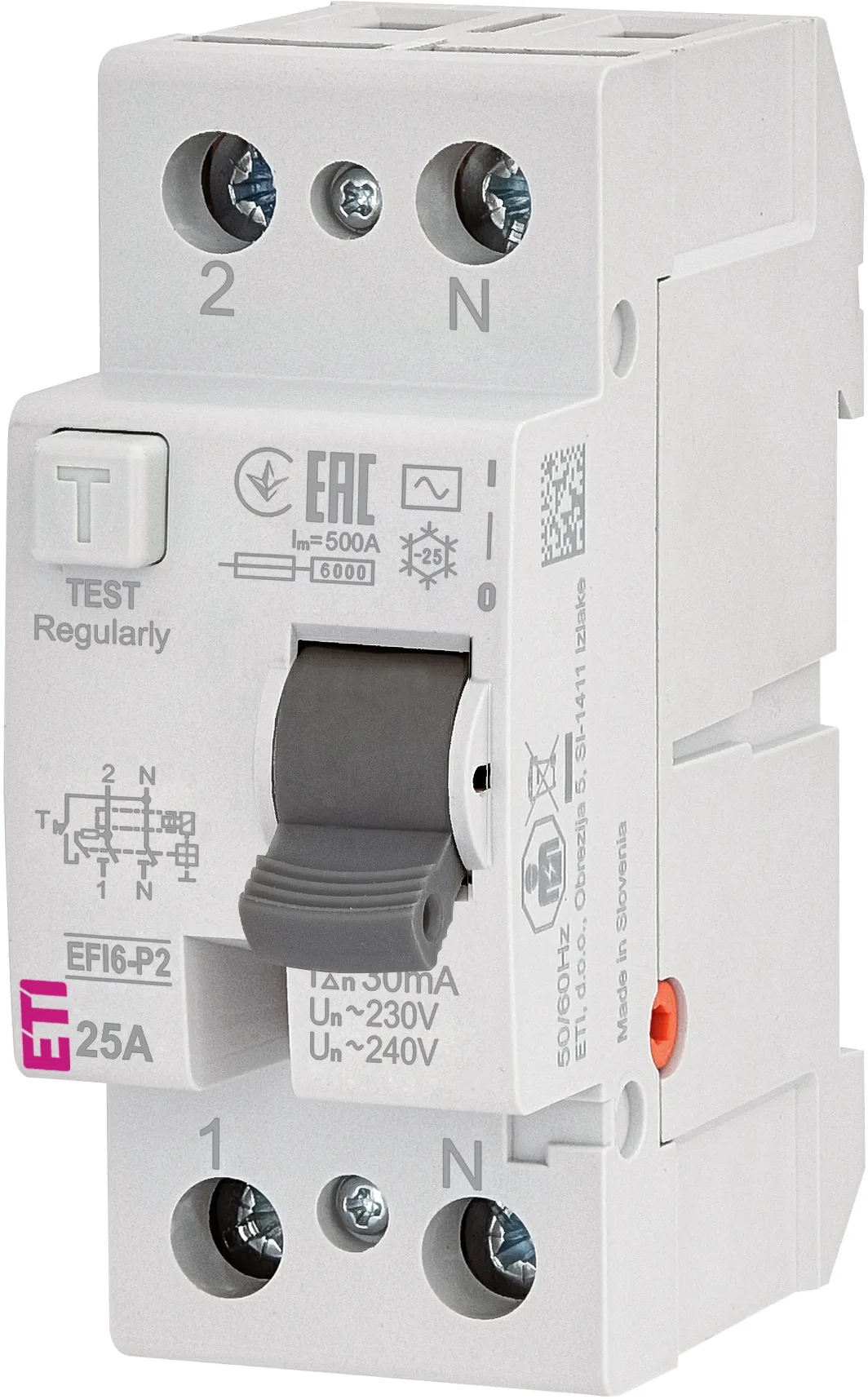

Wyłącznik różnicowoprądowy ETI EFI6-P2 AC 25/0.03 002061251 to aparat modułowy przeznaczony do ochrony użytkowników i instalacji przed skutkami prądów upływu. Model o prądzie znamionowym 25 A i czułości 30 mA w wykonaniu typ AC przeznaczony jest do montażu na szynie TH 35 w instalacjach jednofazowych.
Najważniejsze cechy
- Wyłącznik różnicowoprądowy 1P+N do instalacji 230 V/240 V AC
- Prąd znamionowy 25 A
- Znamionowy prąd różnicowy 30 mA
- Typ AC – wykrywanie sinusoidalnych prądów różnicowych przemiennych
- Bezzwłoczny czas wyzwolenia
- Znamionowy warunkowy prąd zwarciowy Inc 6 kA
- Montaż na szynie TH 35
- Szerokość 2 modułów
- Przekrój przyłączanych przewodów 1 mm²–25 mm²
- Stopień ochrony IP20
Specyfikacja techniczna
| Model | EFI6-P2 AC 25/0.03 |
| Numer katalogowy | 002061251 |
| EAN | 3838895866282 |
| Typ produktu | Wyłącznik różnicowoprądowy |
| Czułość / typ | AC |
| Prąd znamionowy | 25 A |
| Znamionowy prąd różnicowy | 30 mA |
| Liczba biegunów | 1+N |
| Napięcie znamionowe AC | 230 V/240 V |
| Napięcie izolacji Ui | 440 V |
| Udarowe napięcie wytrzymywane Uimp | 6 kV |
| Częstotliwość znamionowa | 50 Hz/60 Hz |
| Znamionowy warunkowy prąd zwarciowy Inc | 6 kA |
| Czas wyzwolenia | Bezzwłoczny |
| Sposób montażu | TH 35 / szyna DIN |
| Przekrój przewodów | 1 mm²–25 mm² |
| Głębokość wbudowania | 68 mm |
| Stopień ochrony | IP20 |
| Norma | IEC/EN 61008 |
Kod produktu: 002061251
Kod kreskowy: 3838895866282
Cechy przedmiotu
Wyłączniki różnicowoprądowe
- Prąd znamionowy 25A
- Czułość 30 mA
- Liczba biegunów 2P
Opis
Wyłącznik różnicowoprądowy EFI6-P2 AC 25/0.03 002061251 to aparat modułowy przeznaczony do ochrony przeciwporażeniowej oraz do wykrywania prądów upływu w instalacjach jednofazowych. Urządzenie o prądzie znamionowym 25 A, czułości 30 mA i charakterystyce typ AC zapewnia skuteczną ochronę w obwodach, w których występują sinusoidalne prądy różnicowe przemienne.
Zastosowanie
Wyłącznik różnicowoprądowy przeznaczony jest do stosowania w rozdzielnicach mieszkaniowych, biurowych i użytkowych jako element ochrony obwodów końcowych. Model znajduje zastosowanie w standardowych instalacjach elektrycznych z odbiornikami niewytwarzającymi pulsujących składowych prądu stałego, gdzie odpowiedni jest typ AC.
Funkcjonalność
Aparat wykonany jest w wersji 1P+N i przeznaczony do montażu na szynie TH 35. Szerokość wynosząca 2 moduły umożliwia wygodną zabudowę w standardowych rozdzielnicach. Urządzenie pracuje przy napięciu 230 V/240 V AC i częstotliwości 50 Hz/60 Hz, a zakres podłączanych przewodów od 1 mm² do 25 mm² pozwala na elastyczne zastosowanie w różnych konfiguracjach instalacyjnych.
Bezpieczeństwo
Model EFI6-P2 AC 25/0.03 zapewnia bezzwłoczne zadziałanie po wykryciu prądu różnicowego o wartości 30 mA, co wspiera skuteczną ochronę użytkowników przed porażeniem elektrycznym. Znamionowy warunkowy prąd zwarciowy Inc 6 kA potwierdza przydatność urządzenia do pracy w standardowych instalacjach niskiego napięcia. Aparat spełnia wymagania normy IEC/EN 61008, posiada stopień ochrony IP20 oraz jest przystosowany do pracy w temperaturze otoczenia od -25°C do +55°C.
Dane techniczne
- Numer katalogowy: 002061251
- Model: EFI6-P2 AC 25/0.03
- EAN: 3838895866282
- Typ: wyłącznik różnicowoprądowy
- Czułość: typ AC
- Prąd znamionowy: 25 A
- Znamionowy prąd różnicowy: 30 mA
- Liczba biegunów: 1+N
- Napięcie znamionowe AC: 230 V/240 V
- Napięcie znamionowe izolacji Ui: 440 V
- Znamionowe napięcie udarowe wytrzymywane Uimp: 6 kV
- Częstotliwość znamionowa: 50 Hz/60 Hz
- Znamionowy warunkowy prąd zwarciowy Inc: 6 kA
- Wytrzymałość zwarciowa Icw: 6 kA
- Odporność na udar prądowy: 0,4 kA
- Czas wyzwolenia: bezzwłoczny
- Sposób montażu: TH 35 / szyna DIN
- Szerokość: 2 moduły
- Głębokość wbudowania: 68 mm
- Przekrój przyłączanego przewodu jednodrutowego: 1 mm²–25 mm²
- Przekrój przyłączanego przewodu wielożyłowego: 1 mm²–25 mm²
- Temperatura pracy: -25°C do +55°C
- Stopień ochrony: IP20
- Norma: IEC/EN 61008
- Możliwość dodatkowego wyposażenia: tak
- Ochrona selektywna: nie
- Wyzwalanie krótkozwłoczne: nie
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
ETI POLAM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Jana Pawła II 18
06-100 Pułtusk, Polska
