ZŁĄCZKA SZYNOWA 1-TOROWA 35MM2 ZGX 1x35 NIEBIESKA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

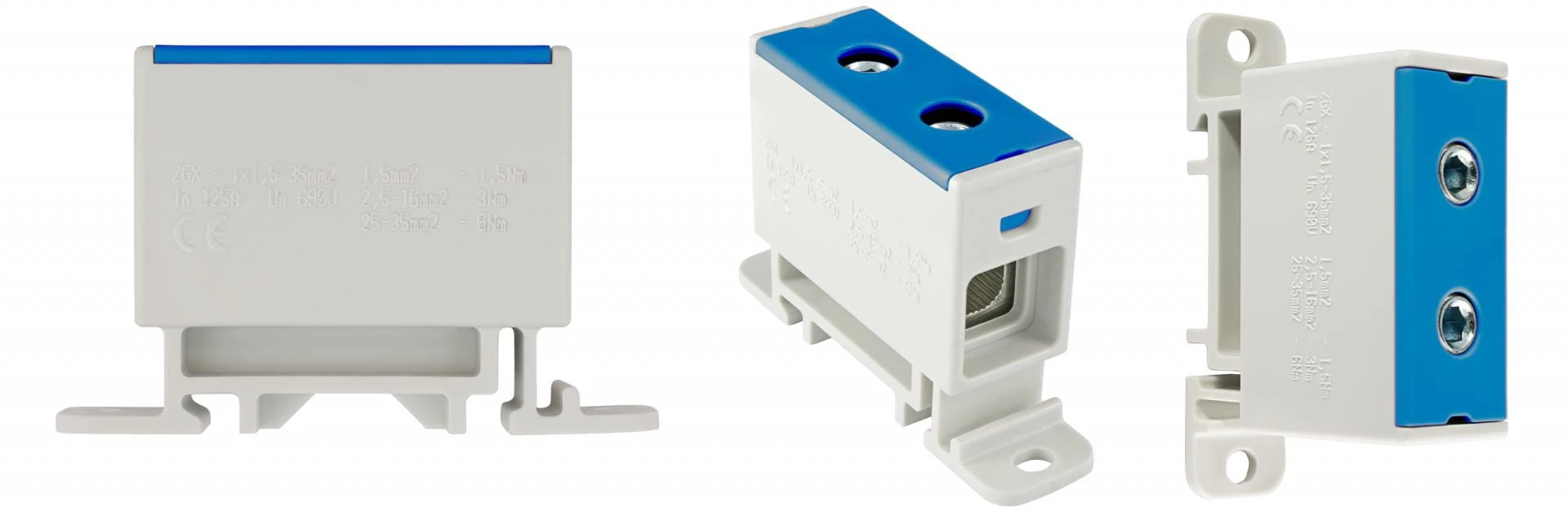

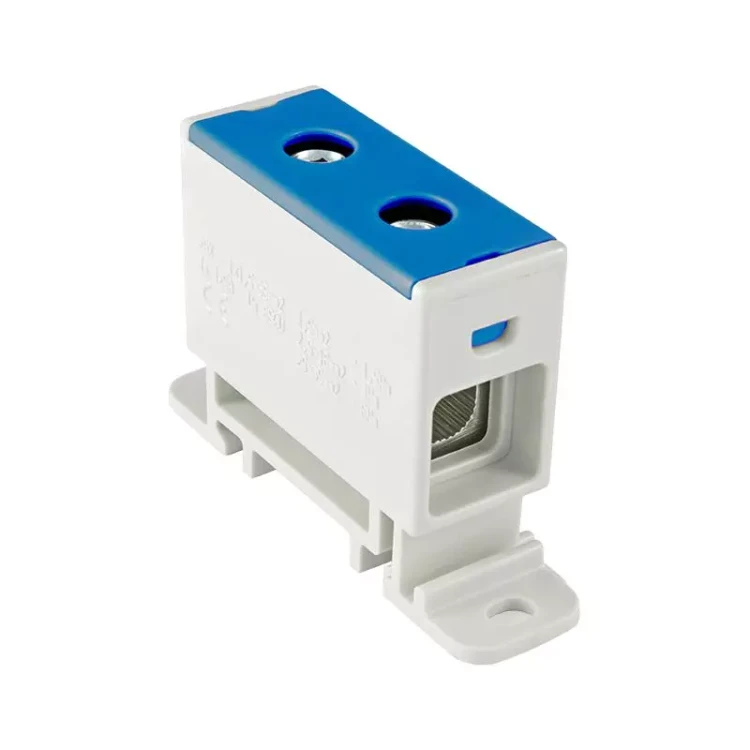

Złączka szynowa 1-torowa 35 mm² niebieska ZGX-1x35 INCOBEX-ELPLAST ENE-10408 to kompaktowa złączka przelotowa przeznaczona do pewnego łączenia przewodów w rozdzielnicach i instalacjach elektrycznych. Model z połączeniem śrubowym umożliwia montaż na szynie DIN 35 mm lub bezpośrednio na płycie montażowej, zapewniając wygodną zabudowę w różnych układach.
Najważniejsze cechy
- Złączka 1-torowa z dwoma zaciskami śrubowymi
- Zakres przekroju przewodów: 1,5-35 mm²
- Prąd znamionowy: 125 A
- Napięcie znamionowe: 690 V
- Kolor niebieski do przejrzystego oznaczenia torów
- Tworzywo PA6 bezhalogenowe o klasie palności UL94 V0
- Montaż na szynie DIN 35 mm lub na płycie montażowej
- Zgodność z normą EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX-1x35 |
| Indeks producenta | ENE-10408 |
| Prąd znamionowy | 125 A |
| Napięcie znamionowe | 690 V |
| Zakres przekroju przewodów | 1,5-35 mm² |
| Sposób montażu | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 1 |
| Liczba zacisków na poziom | 2 |
| Kolor | niebieski |
| Materiał izolacyjny | tworzywo termoplastyczne PA6 |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-10408
Kod kreskowy: 5905669746441
Opis
Złączka szynowa 1-torowa 35 mm² niebieska ZGX-1x35 INCOBEX-ELPLAST ENE-10408 została zaprojektowana do wykonywania trwałych połączeń przewodów w instalacjach elektrycznych, szafach sterowniczych oraz rozdzielnicach niskiego napięcia. Kompaktowa budowa, boczne położenie zacisków i śrubowy sposób podłączenia przewodów ułatwiają organizację okablowania oraz montaż w ograniczonej przestrzeni.
Zastosowanie
Model ZGX-1x35 znajduje zastosowanie w obwodach wymagających pewnego podłączenia przewodów jednodrutowych, wielożyłowych oraz linkowych. Dzięki możliwości montażu na szynie DIN 35 mm lub bezpośrednio na płycie montażowej złączka może być stosowana zarówno w standardowych rozdzielnicach, jak i w indywidualnych układach zabudowy.
Funkcjonalność
Złączka obsługuje przewody o przekroju od 1,5 do 35 mm² i pracuje przy napięciu znamionowym 690 V oraz prądzie znamionowym 125 A. Dwa zaciski śrubowe z dokręcaniem śrubą sześciokątną umożliwiają uzyskanie stabilnego połączenia elektrycznego, a oznaczenia na obudowie zawierają informacje o parametrach oraz zalecanych momentach dokręcania.
Bezpieczeństwo
Obudowa została wykonana z tworzywa termoplastycznego PA6 bez halogenów, sklasyfikowanego w klasie palności UL94 V0. Złączka jest testowana i certyfikowana zgodnie z normą EN 60947-7-1:2012, co potwierdza jej przydatność do zastosowań instalacyjnych i rozdzielczych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX-1x35
- Indeks producenta: ENE-10408
- Typ produktu: złączka szynowa przelotowa 1-torowa
- Prąd znamionowy In: 125 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-35 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-35 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-35 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-35 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 1
- Liczba zacisków na poziom: 2
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: niebieski
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 40 mm, szerokość 18 mm
- CN: 85369010
- PKWiU: 27.12.40.0
- EAN: 5905669746441
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
