ZŁĄCZKA SZYNOWA 1-TOROWA 50MM2 ZGX 1x50 SZARA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

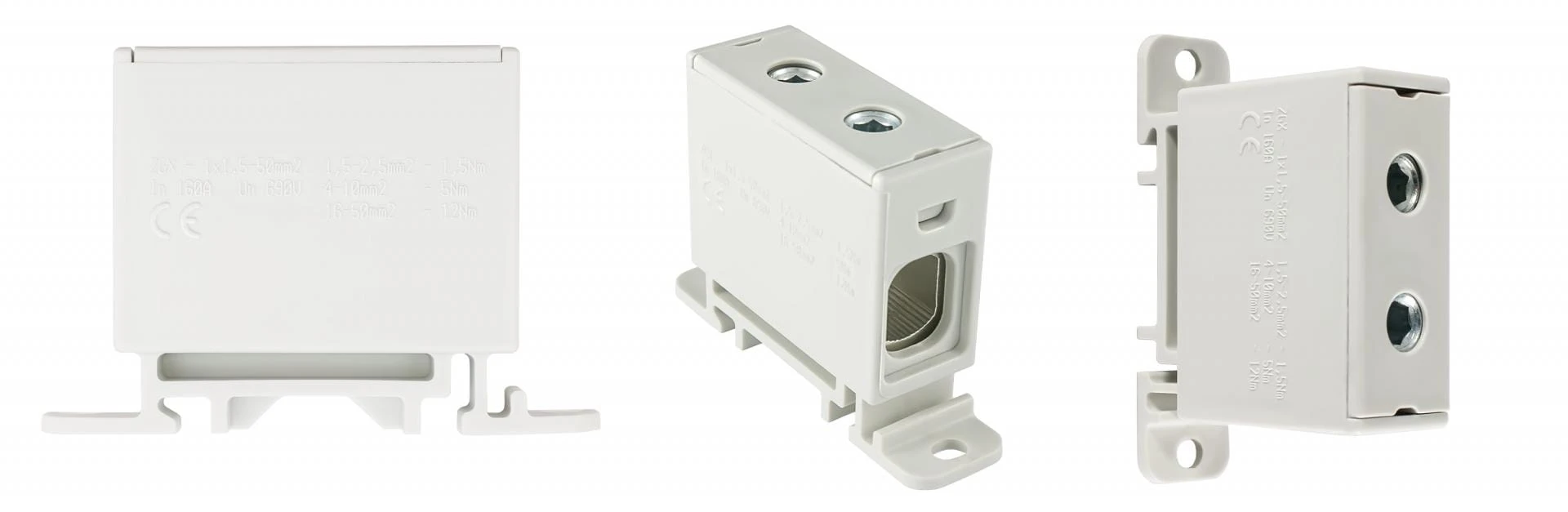

Złączka szynowa 1-torowa 50 mm² szara ZGX 1x50 INCOBEX-ELPLAST ENE-00193 to uniwersalna złączka przelotowa do wykonywania trwałych połączeń przewodów w rozdzielnicach i instalacjach elektrycznych. Kompaktowa obudowa oraz możliwość montażu na szynie DIN 35 mm lub bezpośrednio na płycie montażowej ułatwiają zastosowanie w różnych układach zabudowy.
Najważniejsze cechy
- Złączka 1-torowa z dwoma zaciskami śrubowymi
- Zakres przekroju przewodów: 1,5-50 mm²
- Prąd znamionowy: 160 A
- Napięcie znamionowe: 690 V
- Kolor szary do uniwersalnych zastosowań instalacyjnych
- Tworzywo termoplastyczne PA6 bez halogenów
- Klasa palności: UL94 V0
- Zgodność z normą EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX 1x50 |
| Indeks producenta | ENE-00193 |
| Prąd znamionowy | 160 A |
| Napięcie znamionowe | 690 V |
| Zakres przekroju przewodów | 1,5-50 mm² |
| Montaż | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 1 |
| Liczba zacisków | 2 |
| Kolor | szary |
| Materiał izolacyjny | tworzywo termoplastyczne |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-00193
Kod kreskowy: 5905669746564
Opis
Złączka szynowa 1-torowa 50 mm² szara ZGX 1x50 INCOBEX-ELPLAST ENE-00193 została zaprojektowana do pewnego łączenia przewodów w instalacjach niskiego napięcia, rozdzielnicach oraz szafach sterowniczych. Model łączy dużą obciążalność prądową, kompaktowe wymiary oraz śrubowy system zacisku, dzięki czemu sprawdza się w zastosowaniach wymagających stabilnego i trwałego połączenia elektrycznego.
Zastosowanie
Złączka znajduje zastosowanie w układach rozdziału energii, torach przyłączeniowych i instalacjach przemysłowych, gdzie konieczne jest uporządkowane prowadzenie przewodów o większych przekrojach. Możliwość montażu na szynie DIN 35 mm lub bezpośrednio na płycie montażowej zwiększa swobodę projektowania zabudowy.
Funkcjonalność
Model ZGX 1x50 obsługuje przewody jednodrutowe, wielożyłowe oraz linkowe o przekroju od 1,5 do 50 mm². Dwa zaciski śrubowe umożliwiają uzyskanie mocnego docisku przewodu, a boczne położenie połączeń ułatwia organizację okablowania. Na obudowie umieszczono grawerowane informacje o parametrach elektrotechnicznych i zalecanych momentach dokręcania.
Bezpieczeństwo
Obudowę wykonano z tworzywa termoplastycznego PA6 bezhalogenowego, sklasyfikowanego w klasie palności UL94 V0. Złączka jest testowana i certyfikowana zgodnie z normą EN 60947-7-1:2012, co potwierdza jej przydatność do profesjonalnych zastosowań instalacyjnych i rozdzielczych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX 1x50
- Indeks producenta: ENE-00193
- Typ produktu: złączka szynowa przelotowa 1-torowa
- Prąd znamionowy In: 160 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-50 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-50 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-50 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-50 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 1
- Liczba zacisków na poziom: 2
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: szary
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 43 mm, szerokość 18 mm
- PKWiU: 27.12.40.0
- CN: 85369010
- EAN: 5905669746564
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
