ZŁĄCZKA SZYNOWA 1-TOROWA 50MM2 ZGX 1x50 ŻÓŁTO - ZIELONA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

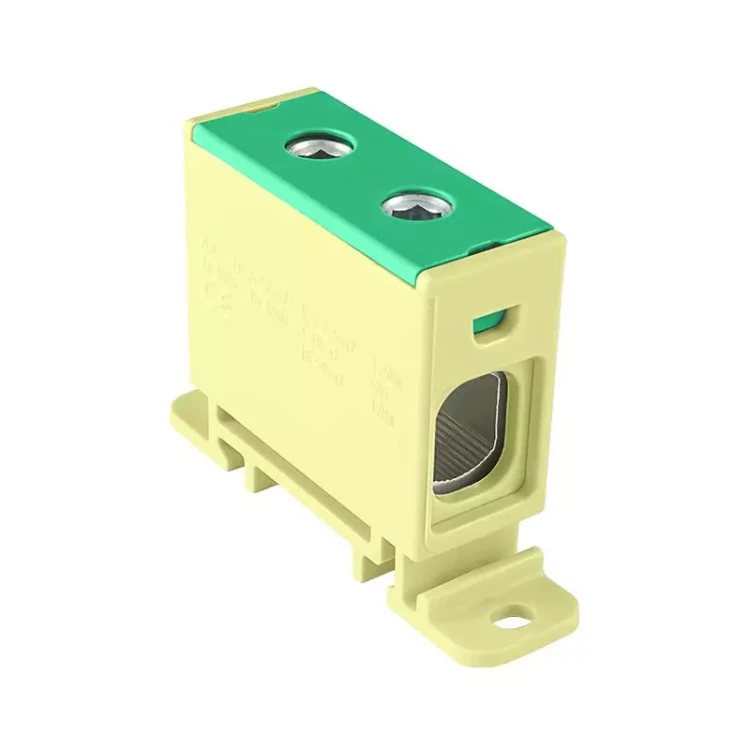

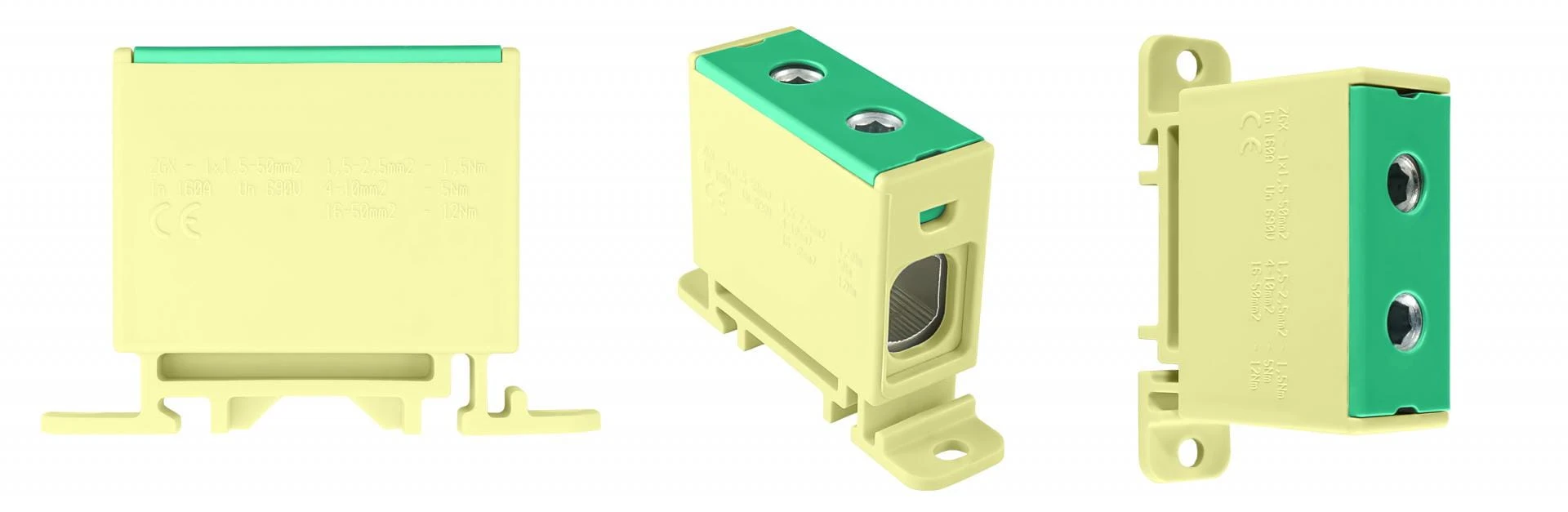

Złączka szynowa 1-torowa 50 mm² zielono-żółta ZGX 1x50 INCOBEX-ELPLAST ENE-00196 to solidna złączka przelotowa przeznaczona do łączenia przewodów w instalacjach elektrycznych i rozdzielnicach. Model wyposażono w połączenia śrubowe, kompaktową obudowę oraz możliwość montażu na szynie DIN 35 mm lub bezpośrednio na płycie montażowej.
Najważniejsze cechy
- Złączka 1-torowa / 1-poziomowa z dwoma zaciskami
- Zakres przekroju przewodów: od 1,5 do 50 mm²
- Prąd znamionowy: 160 A
- Napięcie znamionowe: 690 V
- Połączenie śrubowe z wygodnym dokręcaniem śrubą sześciokątną
- Kolor zielono-żółty do oznaczeń ochronnych PE
- Tworzywo PA6 bez halogenów, klasa palności UL94 V0
- Zgodność z normą EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX 1x50 |
| Indeks producenta | ENE-00196 |
| Prąd znamionowy | 160 A |
| Napięcie znamionowe | 690 V |
| Przekrój przewodów | 1,5-50 mm² |
| Sposób montażu | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 1 |
| Liczba zacisków na poziom | 2 |
| Kolor | zielono-żółty |
| Materiał izolacyjny | tworzywo termoplastyczne PA6 |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-00196
Kod kreskowy: 5905669746595
Opis
Złączka szynowa 1-torowa 50 mm² zielono-żółta ZGX 1x50 INCOBEX-ELPLAST ENE-00196 to uniwersalna złączka przelotowa zaprojektowana do trwałego i bezpiecznego łączenia przewodów o dużym zakresie przekrojów. Kompaktowa konstrukcja, śrubowy system mocowania oraz wyraźne oznaczenie ochronne sprawiają, że produkt dobrze sprawdza się w rozdzielnicach, szafach sterowniczych i instalacjach przemysłowych.
Zastosowanie
Model ZGX 1x50 przeznaczony jest do montażu w instalacjach elektrycznych wymagających pewnego prowadzenia torów ochronnych oraz stabilnego połączenia przewodów jednodrutowych, wielożyłowych i linkowych. Złączka może być instalowana na szynie DIN 35 mm lub bezpośrednio na płycie montażowej, co zwiększa elastyczność zabudowy.
Funkcjonalność
Złączka posiada dwa zaciski śrubowe w układzie jednopoziomowym i obsługuje przewody o przekroju od 1,5 do 50 mm². Zastosowanie śruby sześciokątnej ułatwia uzyskanie mocnego, stabilnego docisku przewodu, a boczne położenie połączeń upraszcza organizację okablowania. Na obudowie umieszczono grawerowane informacje o parametrach elektrotechnicznych oraz zalecanych momentach dokręcania.
Bezpieczeństwo
Obudowę wykonano z tworzywa termoplastycznego PA6 bez halogenów, sklasyfikowanego w najwyższej klasie palności UL94 V0. Produkt jest testowany i certyfikowany zgodnie z normą EN 60947-7-1:2012, co potwierdza jego przydatność do pracy w instalacjach niskiego napięcia i zastosowaniach rozdzielczych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX 1x50
- Indeks producenta: ENE-00196
- Typ produktu: złączka szynowa przelotowa 1-torowa
- Prąd znamionowy In: 160 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-50 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-50 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-50 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-50 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 1
- Liczba zacisków na poziom: 2
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: zielono-żółty
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 43 mm, szerokość 18 mm
- CN: 85369010
- PKWiU: 27.12.40.0
- EAN: 5905669746595
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
