ZŁĄCZKA SZYNOWA 3-TOROWA 35MM2 ZGX 3x35 NIEBIESKA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

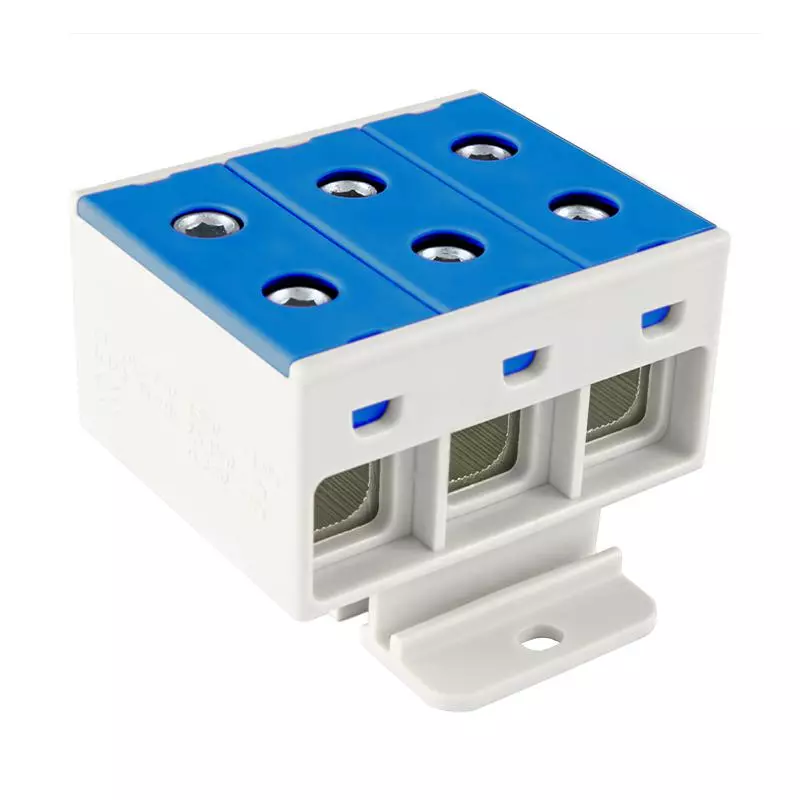

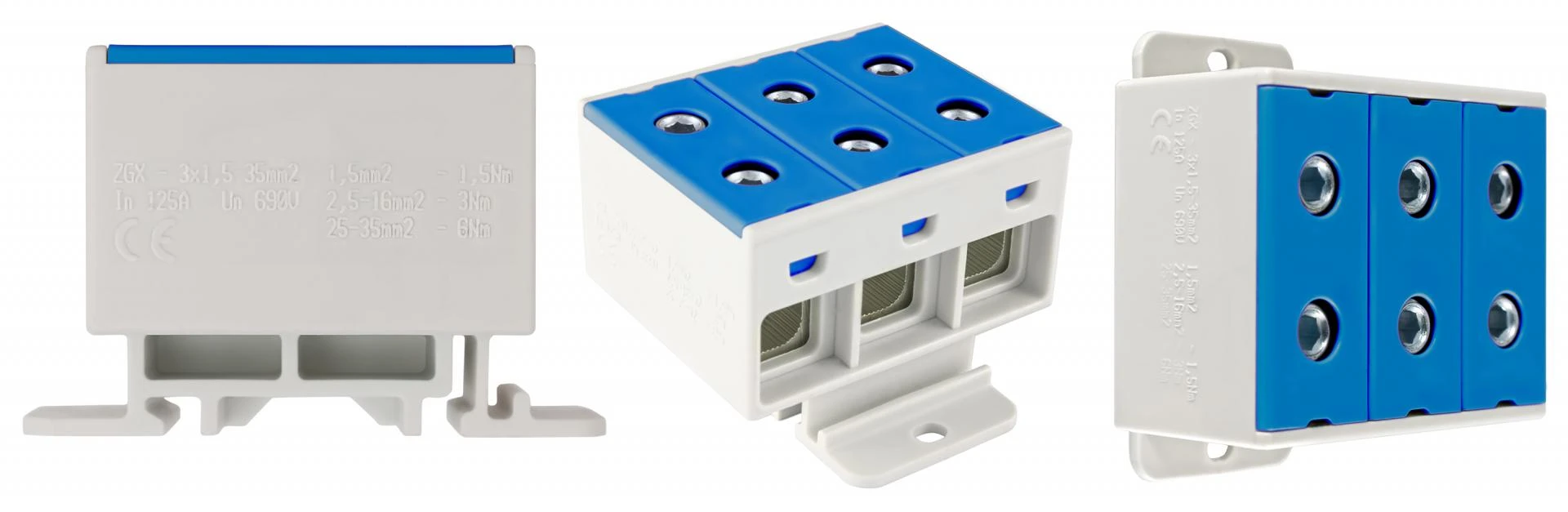

Złączka szynowa 3-torowa 35 mm² niebieska ZGX-3x35 INCOBEX-ELPLAST ENE-00182 to wielotorowa złączka przelotowa przeznaczona do wykonywania pewnych połączeń przewodów w rozdzielnicach i instalacjach elektrycznych. Kompaktowa konstrukcja, trzy tory przyłączeniowe oraz montaż na szynie DIN 35 mm lub płycie montażowej zapewniają wygodę zabudowy i uporządkowanie okablowania.
Najważniejsze cechy
- Złączka 3-torowa z sześcioma otworami przyłączeniowymi
- Zakres przekroju przewodów: 1,5-35 mm²
- Prąd znamionowy: 125 A
- Napięcie znamionowe: 690 V
- Kolor niebieski ułatwiający identyfikację torów
- Połączenie śrubowe z bocznym dostępem do zacisków
- Tworzywo termoplastyczne PA6 bez halogenów, klasa palności UL94 V0
- Zgodność z normą EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX-3x35 |
| Indeks producenta | ENE-00182 |
| Prąd znamionowy | 125 A |
| Napięcie znamionowe | 690 V |
| Zakres przekroju przewodów | 1,5-35 mm² |
| Sposób montażu | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 3 |
| Liczba zacisków na poziom | 2 |
| Kolor | niebieski |
| Materiał izolacyjny | tworzywo termoplastyczne |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-00182
Kod kreskowy: 5905669746526
Opis
Złączka szynowa 3-torowa 35 mm² niebieska ZGX-3x35 INCOBEX-ELPLAST ENE-00182 to uniwersalna złączka śrubowa przeznaczona do rozdziału i łączenia przewodów w instalacjach niskiego napięcia, rozdzielnicach oraz szafach sterowniczych. Trójtorowa budowa z sześcioma otworami przyłączeniowymi umożliwia uporządkowane prowadzenie przewodów, a kompaktowe wymiary ułatwiają montaż w ograniczonej przestrzeni.
Zastosowanie
Model ZGX-3x35 sprawdza się w układach wymagających stabilnych połączeń przewodów jednodrutowych, wielożyłowych i linkowych. Złączka może być stosowana w rozdzielnicach modułowych, skrzynkach przyłączeniowych oraz instalacjach przemysłowych, gdzie ważna jest czytelna organizacja torów i pewne mocowanie przewodów.
Funkcjonalność
Produkt obsługuje przewody o przekroju od 1,5 do 35 mm² i pracuje przy napięciu znamionowym 690 V oraz prądzie znamionowym 125 A. Połączenie śrubowe z bocznym dostępem do zacisków umożliwia wygodne dokręcanie przewodów, a grawerowane oznaczenia na obudowie ułatwiają identyfikację parametrów elektrotechnicznych i zaleceń montażowych.
Bezpieczeństwo
Obudowę wykonano z tworzywa termoplastycznego PA6 bezhalogenowego, sklasyfikowanego w klasie palności UL94 V0. Złączka została przetestowana i certyfikowana zgodnie z normą EN 60947-7-1:2012, co potwierdza jej przydatność do profesjonalnych zastosowań elektroinstalacyjnych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX-3x35
- Indeks producenta: ENE-00182
- Typ produktu: złączka szynowa przelotowa 3-torowa
- Prąd znamionowy In: 125 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-35 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-35 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-35 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-35 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 3
- Liczba zacisków na poziom: 2
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: niebieski
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 40 mm, szerokość 54 mm
- PKWiU: 27.12.40.0
- CN: 85369010
- EAN: 5905669746526
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
