ZŁĄCZKA SZYNOWA 3-TOROWA 35MM2 ZGX 3x35 SZARA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

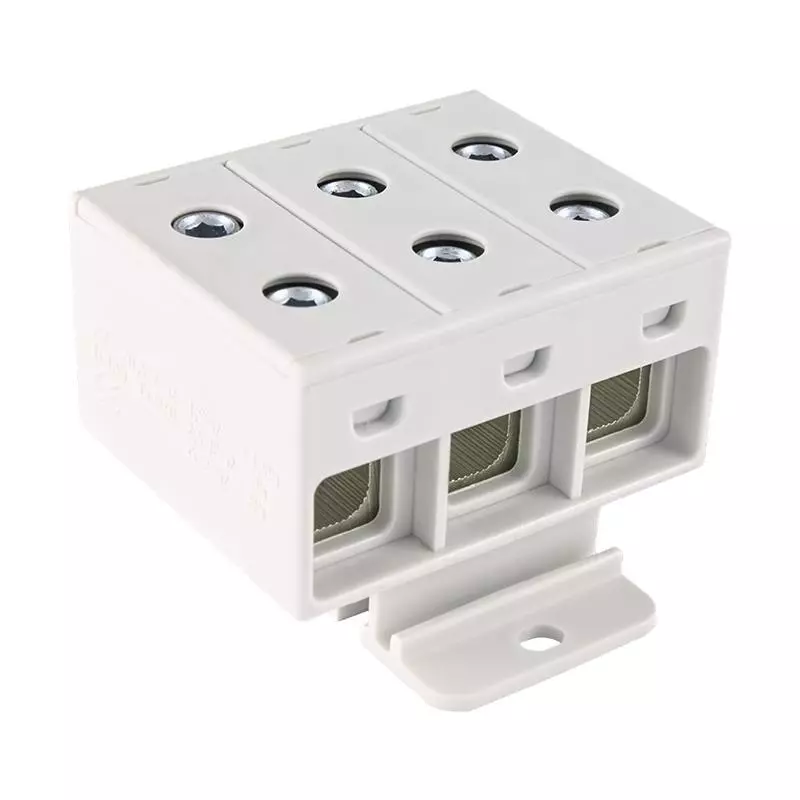

Złączka szynowa 3-torowa 35 mm² szara ZGX-3x35 INCOBEX-ELPLAST ENE-00168 to kompaktowa złączka przelotowa przeznaczona do wykonywania trwałych połączeń przewodów w rozdzielnicach oraz instalacjach elektrycznych. Trzytorowa konstrukcja, śrubowy sposób podłączenia oraz możliwość montażu na szynie DIN 35 mm lub płycie montażowej zapewniają wygodną zabudowę i uporządkowane prowadzenie przewodów.
Najważniejsze cechy
- Złączka 3-torowa z sześcioma otworami przyłączeniowymi
- Zakres przekroju przewodów: 1,5-35 mm²
- Prąd znamionowy: 125 A
- Napięcie znamionowe: 690 V
- Kolor szary do uniwersalnych zastosowań instalacyjnych
- Połączenie śrubowe z bocznym dostępem do zacisków
- Tworzywo termoplastyczne PA6 bez halogenów
- Klasa palności UL94 V0 i zgodność z EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX-3x35 |
| Indeks producenta | ENE-00168 |
| Prąd znamionowy | 125 A |
| Napięcie znamionowe | 690 V |
| Zakres przekroju przewodów | 1,5-35 mm² |
| Montaż | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 3 |
| Liczba zacisków na poziom | 2 |
| Kolor | szary |
| Materiał izolacyjny | tworzywo termoplastyczne |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-00168
Kod kreskowy: 5905669746502
Opis

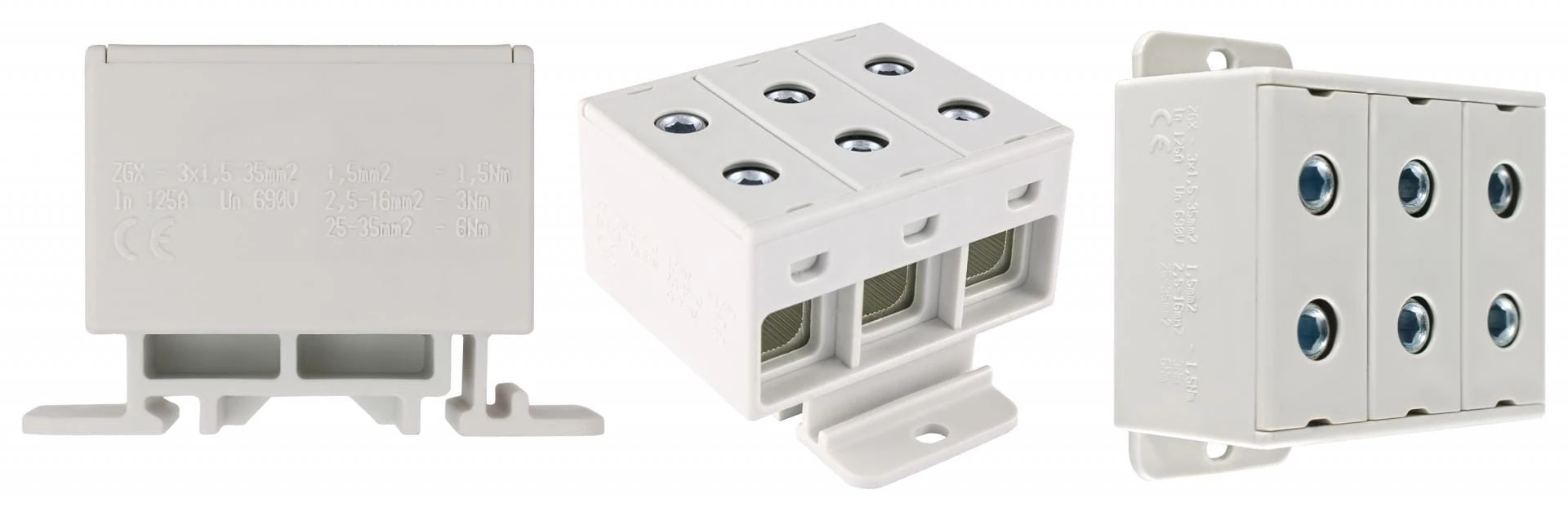

Złączka szynowa 3-torowa 35 mm² szara ZGX-3x35 INCOBEX-ELPLAST ENE-00168 została zaprojektowana do pewnego łączenia przewodów w instalacjach niskiego napięcia, rozdzielnicach oraz szafach sterowniczych. Trzybiegunowa budowa z sześcioma otworami przyłączeniowymi ułatwia organizację połączeń, a kompaktowe wymiary pozwalają na montaż także w miejscach o ograniczonej przestrzeni.
Zastosowanie
Model ZGX-3x35 znajduje zastosowanie w układach rozdziału energii, obwodach przyłączeniowych oraz instalacjach przemysłowych, gdzie wymagane są trwałe i czytelne połączenia kilku torów przewodów. Produkt może być montowany na szynie DIN 35 mm lub bezpośrednio na płycie montażowej, co ułatwia dopasowanie do różnych konfiguracji rozdzielnic.
Funkcjonalność
Złączka obsługuje przewody jednodrutowe, wielożyłowe oraz linkowe o przekroju od 1,5 do 35 mm². Połączenie śrubowe z bocznym dostępem do zacisków umożliwia wygodne dokręcanie przewodów i uzyskanie stabilnego styku elektrycznego. Na obudowie znajdują się grawerowane informacje o parametrach elektrotechnicznych oraz zalecanych momentach dokręcania.
Bezpieczeństwo
Obudowę wykonano z tworzywa termoplastycznego PA6 bezhalogenowego, sklasyfikowanego w klasie palności UL94 V0. Złączka jest testowana i certyfikowana zgodnie z normą EN 60947-7-1:2012, co potwierdza jej przydatność do profesjonalnych zastosowań elektroinstalacyjnych i rozdzielczych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX-3x35
- Indeks producenta: ENE-00168
- Typ produktu: złączka szynowa 3-torowa
- Prąd znamionowy In: 125 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-35 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-35 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-35 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-35 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 3
- Liczba zacisków na poziom: 2
- Wewnętrzne piętra zmostkowane: nie
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: szary
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 40 mm, szerokość 54 mm
- PKWiU: 27.12.40.0
- CN: 85369010
- EAN: 5905669746502
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
