ZŁĄCZKA SZYNOWA 3-TOROWA 50MM2 ZGX 3x50 NIEBIESKA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

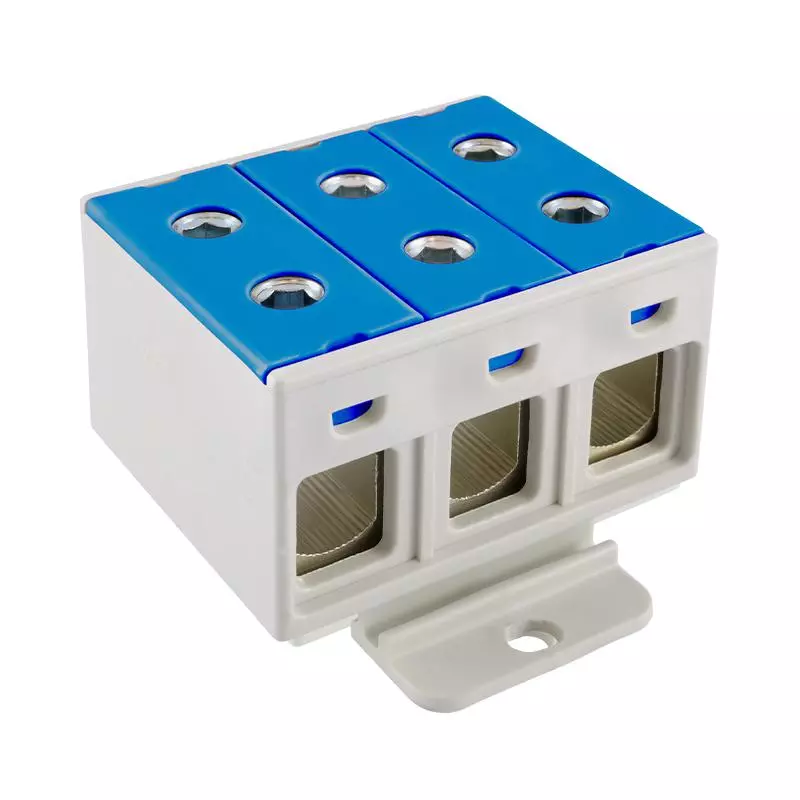

Złączka szynowa 3-torowa 50 mm² niebieska ZGX 3x50 INCOBEX-ELPLAST ENE-00208 to przelotowa złączka śrubowa przeznaczona do pewnego łączenia przewodów w rozdzielnicach, szafach sterowniczych i instalacjach elektrycznych. Trzytorowa konstrukcja, kompaktowe wymiary oraz możliwość montażu na szynie DIN 35 mm lub płycie montażowej zapewniają wygodną zabudowę w układach wymagających przejrzystego prowadzenia przewodów.
Najważniejsze cechy
- Złączka 3-torowa z sześcioma otworami przyłączeniowymi
- Zakres przekroju przewodów: 1,5-50 mm²
- Prąd znamionowy: 160 A
- Napięcie znamionowe: 690 V
- Kolor niebieski ułatwiający identyfikację torów
- Połączenie śrubowe z wygodnym dostępem bocznym
- Tworzywo termoplastyczne PA6 bez halogenów
- Klasa palności UL94 V0 oraz zgodność z EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX 3x50 |
| Indeks producenta | ENE-00208 |
| Prąd znamionowy | 160 A |
| Napięcie znamionowe | 690 V |
| Zakres przekroju przewodów | 1,5-50 mm² |
| Montaż | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 3 |
| Liczba zacisków na poziom | 2 |
| Kolor | niebieski |
| Materiał izolacyjny | tworzywo termoplastyczne |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-00208
Kod kreskowy: 5905669746625
Opis

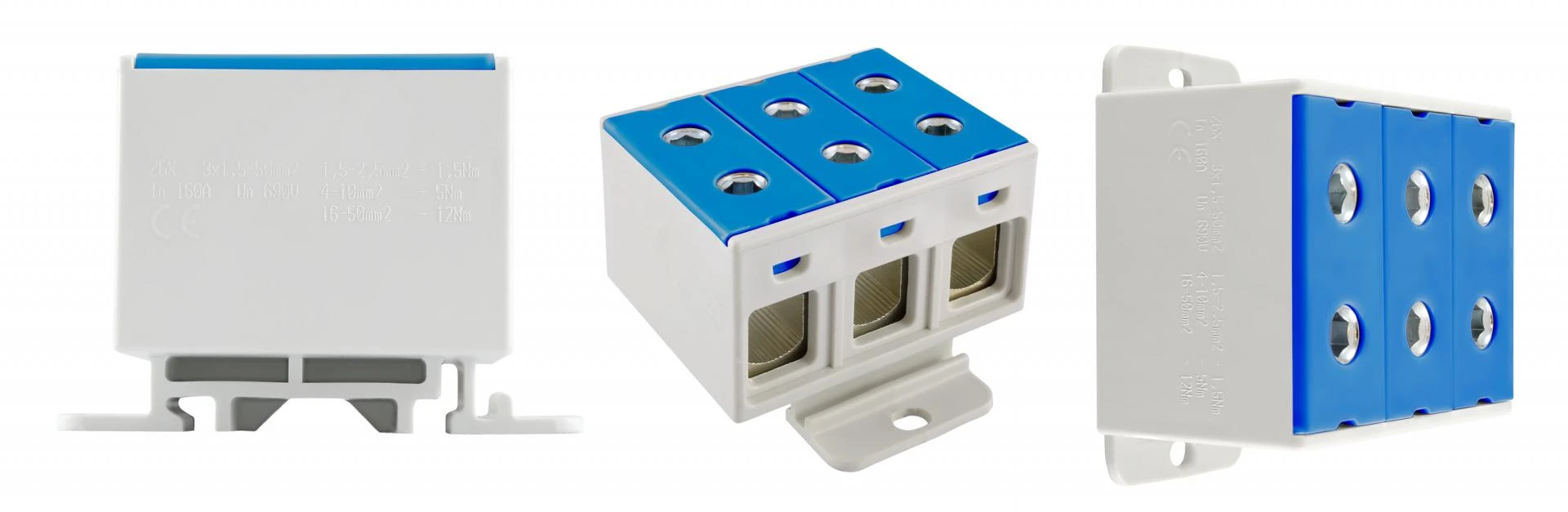

Złączka szynowa 3-torowa 50 mm² niebieska ZGX 3x50 INCOBEX-ELPLAST ENE-00208 została zaprojektowana do wykonywania stabilnych połączeń przewodów w układach rozdziału energii, rozdzielnicach modułowych oraz instalacjach przemysłowych. Trzybiegunowa budowa z sześcioma otworami przyłączeniowymi pozwala na uporządkowane prowadzenie przewodów, a śrubowy system zacisku zapewnia pewny docisk i trwałość połączenia.
Zastosowanie
Model ZGX 3x50 znajduje zastosowanie w instalacjach elektrycznych wymagających rozdziału kilku torów przy zachowaniu kompaktowej zabudowy. Produkt sprawdza się w szafach sterowniczych, rozdzielnicach i polach przyłączeniowych, gdzie istotne są czytelne oznaczenie torów, wygodny dostęp do zacisków oraz możliwość montażu na szynie DIN 35 mm lub bezpośrednio na płycie montażowej.
Funkcjonalność
Złączka obsługuje przewody jednodrutowe, wielożyłowe oraz linkowe w zakresie od 1,5 do 50 mm². Boczne położenie połączeń ułatwia organizację okablowania, a zaciski na śrubę sześciokątną umożliwiają mocne i precyzyjne dokręcenie przewodów. Na obudowie znajdują się grawerowane informacje dotyczące parametrów elektrotechnicznych oraz zaleceń montażowych.
Bezpieczeństwo
Obudowę wykonano z tworzywa termoplastycznego PA6 bezhalogenowego, sklasyfikowanego w klasie palności UL94 V0. Złączka jest testowana i certyfikowana zgodnie z normą EN 60947-7-1:2012, co potwierdza jej przydatność do profesjonalnych zastosowań elektroinstalacyjnych i rozdzielczych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX 3x50
- Indeks producenta: ENE-00208
- Typ produktu: złączka szynowa przelotowa 3-torowa
- Prąd znamionowy In: 160 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-50 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-50 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-50 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-50 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 3
- Liczba zacisków na poziom: 2
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: niebieski
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 43 mm, szerokość 54 mm
- PKWiU: 27.12.40.0
- CN: 85369010
- EAN: 5905669746625
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
