ZŁĄCZKA SZYNOWA 3-TOROWA 50MM2 ZGX 3x50 SZARA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

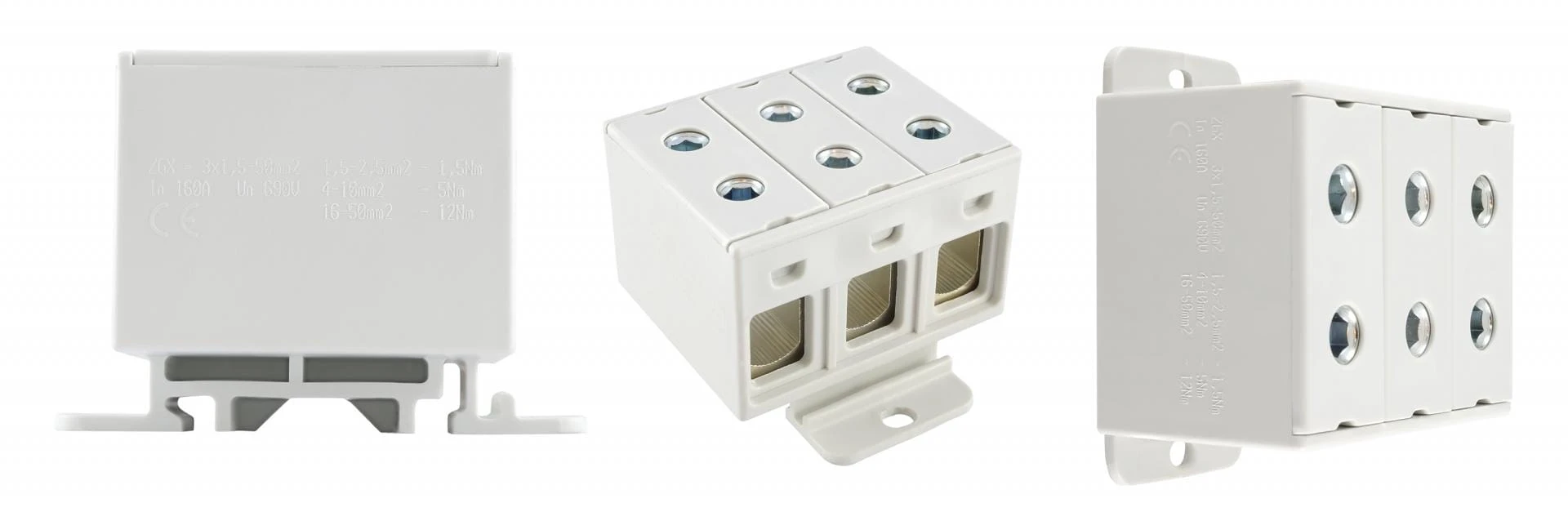

Złączka szynowa 3-torowa 50 mm² szara ZGX 3x50 INCOBEX-ELPLAST ENE-00206 to kompaktowa złączka przelotowa przeznaczona do wykonywania trwałych połączeń przewodów w rozdzielnicach i instalacjach elektrycznych. Model z połączeniem śrubowym umożliwia montaż na szynie DIN 35 mm lub bezpośrednio na płycie montażowej, zapewniając elastyczność zabudowy i wygodną organizację przewodów.
Najważniejsze cechy
- Złączka 3-torowa z sześcioma otworami przyłączeniowymi
- Zakres przekroju przewodów: 1,5-50 mm²
- Prąd znamionowy: 160 A
- Napięcie znamionowe: 690 V
- Kolor szary do uniwersalnych zastosowań instalacyjnych
- Wewnętrzne piętra zmostkowane
- Tworzywo termoplastyczne PA6 bezhalogenowe o klasie UL94 V0
- Zgodność z normą EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX 3x50 |
| Indeks producenta | ENE-00206 |
| Prąd znamionowy | 160 A |
| Napięcie znamionowe | 690 V |
| Zakres przekroju przewodów | 1,5-50 mm² |
| Montaż | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 3 |
| Liczba zacisków na poziom | 2 |
| Kolor | szary |
| Materiał izolacyjny | tworzywo termoplastyczne |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-00206
Kod kreskowy: 5905669746601
Opis

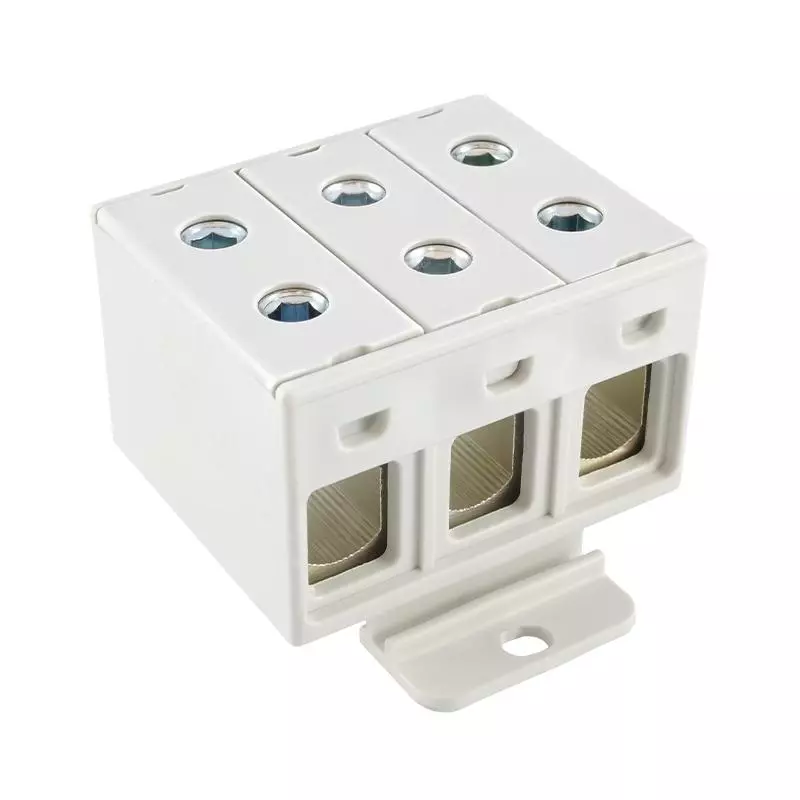

Złączka szynowa 3-torowa 50 mm² szara ZGX 3x50 INCOBEX-ELPLAST ENE-00206 została zaprojektowana do pewnego łączenia przewodów w instalacjach niskiego napięcia, rozdzielnicach modułowych oraz szafach sterowniczych. Trzytorowa konstrukcja z sześcioma otworami przyłączeniowymi pozwala na przejrzyste prowadzenie przewodów, a śrubowy system zacisku zapewnia stabilny docisk i wysoką trwałość połączeń elektrycznych.
Zastosowanie
Model ZGX 3x50 znajduje zastosowanie w układach rozdziału energii, polach przyłączeniowych i instalacjach przemysłowych, gdzie wymagane są uporządkowane połączenia kilku torów przy zachowaniu kompaktowych wymiarów osprzętu. Produkt może być montowany na szynie DIN 35 mm lub bezpośrednio na płycie montażowej, co ułatwia dopasowanie do różnych konfiguracji rozdzielnic.
Funkcjonalność
Złączka obsługuje przewody jednodrutowe, wielożyłowe oraz linkowe o przekroju od 1,5 do 50 mm². Połączenia śrubowe z bocznym dostępem do zacisków umożliwiają wygodne dokręcanie przewodów, a wewnętrznie zmostkowane piętra wspierają organizację połączeń w obrębie złączki. Na obudowie znajdują się grawerowane oznaczenia parametrów elektrotechnicznych oraz zaleceń montażowych.
Bezpieczeństwo
Obudowę wykonano z tworzywa termoplastycznego PA6 bez halogenów, sklasyfikowanego w klasie palności UL94 V0. Złączka jest testowana i certyfikowana zgodnie z normą EN 60947-7-1:2012, co potwierdza jej przydatność do profesjonalnych zastosowań elektroinstalacyjnych i rozdzielczych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX 3x50
- Indeks producenta: ENE-00206
- Typ produktu: złączka szynowa przelotowa 3-torowa
- Prąd znamionowy In: 160 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-50 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-50 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-50 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-50 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 3
- Liczba zacisków na poziom: 2
- Wewnętrzne piętra zmostkowane: tak
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: szary
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 43 mm, szerokość 54 mm
- PKWiU: 27.12.40.0
- CN: 85369010
- EAN: 5905669746601
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
