ZŁĄCZKA SZYNOWA 3-TOROWA 50MM2 ZGX 3x50 ŻÓŁTO - ZIELONA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

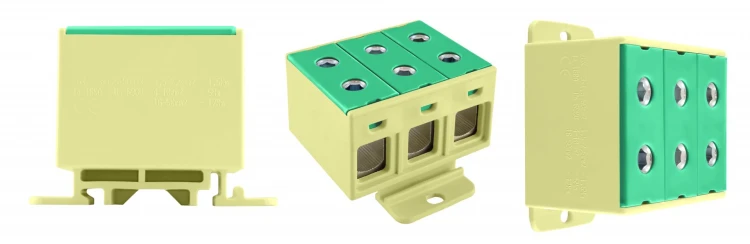

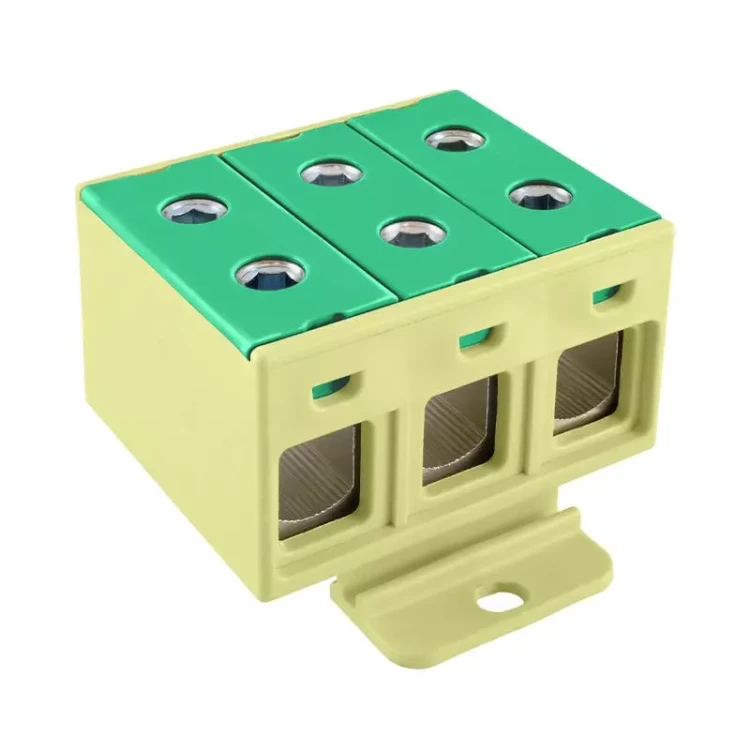

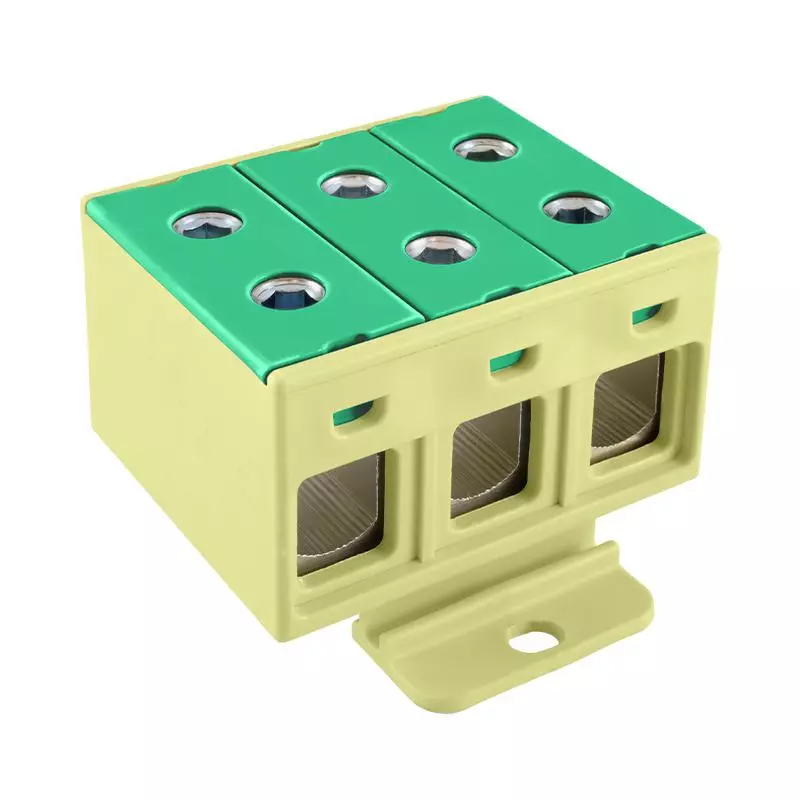

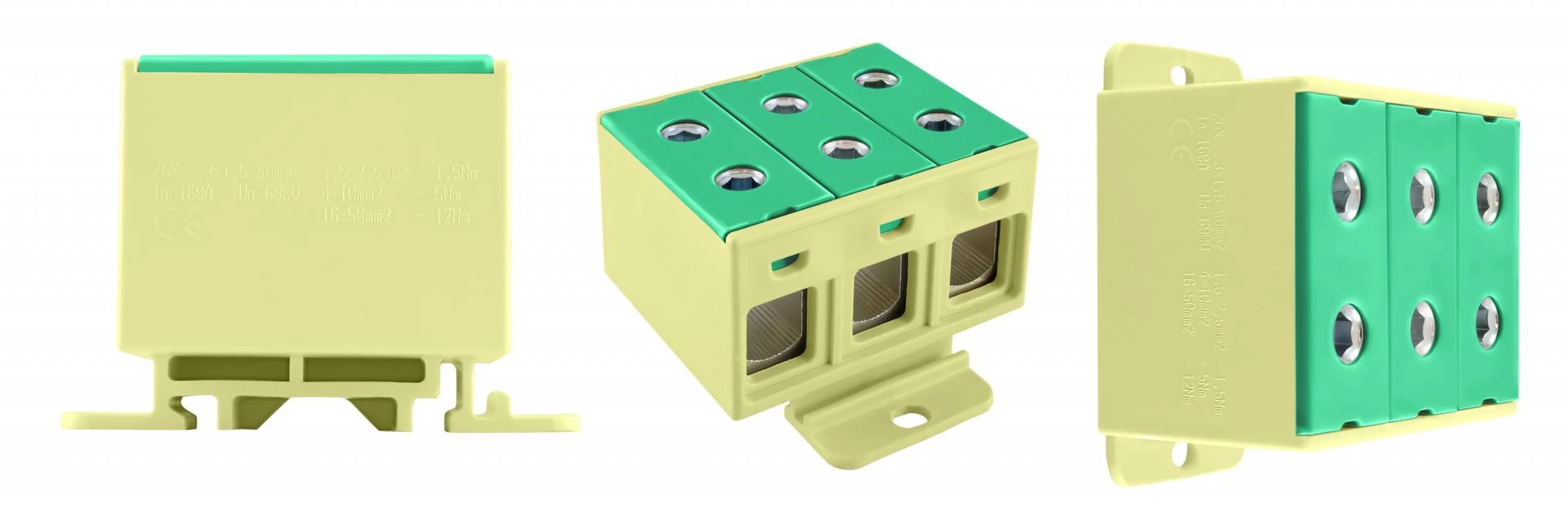

Złączka szynowa 3-torowa 50 mm² zielono-żółta ZGX 3x50 INCOBEX-ELPLAST ENE-00209 to wielotorowa złączka przelotowa przeznaczona do wykonywania trwałych połączeń przewodów w rozdzielnicach oraz instalacjach elektrycznych. Kompaktowa obudowa, śrubowy system zacisku oraz możliwość montażu na szynie DIN 35 mm lub płycie montażowej zapewniają wygodną zabudowę i czytelne prowadzenie torów ochronnych.
Najważniejsze cechy
- Złączka 3-torowa z sześcioma otworami przyłączeniowymi
- Zakres przekroju przewodów: 1,5-50 mm²
- Prąd znamionowy: 160 A
- Napięcie znamionowe: 690 V
- Kolor zielono-żółty do oznaczeń ochronnych
- Połączenie śrubowe z bocznym dostępem do zacisków
- Tworzywo termoplastyczne PA6 bez halogenów
- Klasa palności UL94 V0 i zgodność z EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX 3x50 |
| Indeks producenta | ENE-00209 |
| Prąd znamionowy | 160 A |
| Napięcie znamionowe | 690 V |
| Zakres przekroju przewodów | 1,5-50 mm² |
| Montaż | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 3 |
| Liczba zacisków na poziom | 2 |
| Kolor | zielono-żółty |
| Materiał izolacyjny | tworzywo termoplastyczne |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-00209
Kod kreskowy: 5905669746632
Opis
Złączka szynowa 3-torowa 50 mm² zielono-żółta ZGX 3x50 INCOBEX-ELPLAST ENE-00209 została zaprojektowana do wykonywania pewnych połączeń przewodów w instalacjach niskiego napięcia, rozdzielnicach modułowych oraz szafach sterowniczych. Trzybiegunowa konstrukcja z sześcioma otworami przyłączeniowymi ułatwia porządkowanie połączeń, a zielono-żółta obudowa pozwala na szybką identyfikację torów ochronnych w układzie instalacyjnym.
Zastosowanie
Model ZGX 3x50 znajduje zastosowanie w układach rozdziału energii, polach przyłączeniowych oraz instalacjach przemysłowych, w których wymagane jest trwałe i czytelne połączenie przewodów ochronnych lub odpowiednio oznaczonych torów. Produkt może być montowany na szynie DIN 35 mm albo bezpośrednio na płycie montażowej, co zwiększa elastyczność zabudowy.
Funkcjonalność
Złączka obsługuje przewody jednodrutowe, wielożyłowe oraz linkowe w zakresie od 1,5 do 50 mm². Połączenie śrubowe z bocznym dostępem do zacisków umożliwia wygodne dokręcanie przewodów i uzyskanie stabilnego styku elektrycznego. Na obudowie umieszczono grawerowane informacje dotyczące parametrów pracy oraz zaleceń montażowych.
Bezpieczeństwo
Obudowę wykonano z tworzywa termoplastycznego PA6 bezhalogenowego, sklasyfikowanego w klasie palności UL94 V0. Złączka jest testowana i certyfikowana zgodnie z normą EN 60947-7-1:2012, co potwierdza jej przydatność do profesjonalnych zastosowań elektroinstalacyjnych i rozdzielczych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX 3x50
- Indeks producenta: ENE-00209
- Typ produktu: złączka szynowa 3-torowa
- Prąd znamionowy In: 160 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-50 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-50 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-50 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-50 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 3
- Liczba zacisków na poziom: 2
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: zielono-żółty
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 43 mm, szerokość 54 mm
- PKWiU: 27.12.40.0
- CN: 85369010
- EAN: 5905669746632
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
