ZŁĄCZKA SZYNOWA ROZDZIELCZA 1-TOROWA 4-OTWORY 35MM2 ZGX 2x35 ŻÓŁTO - ZIELONA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

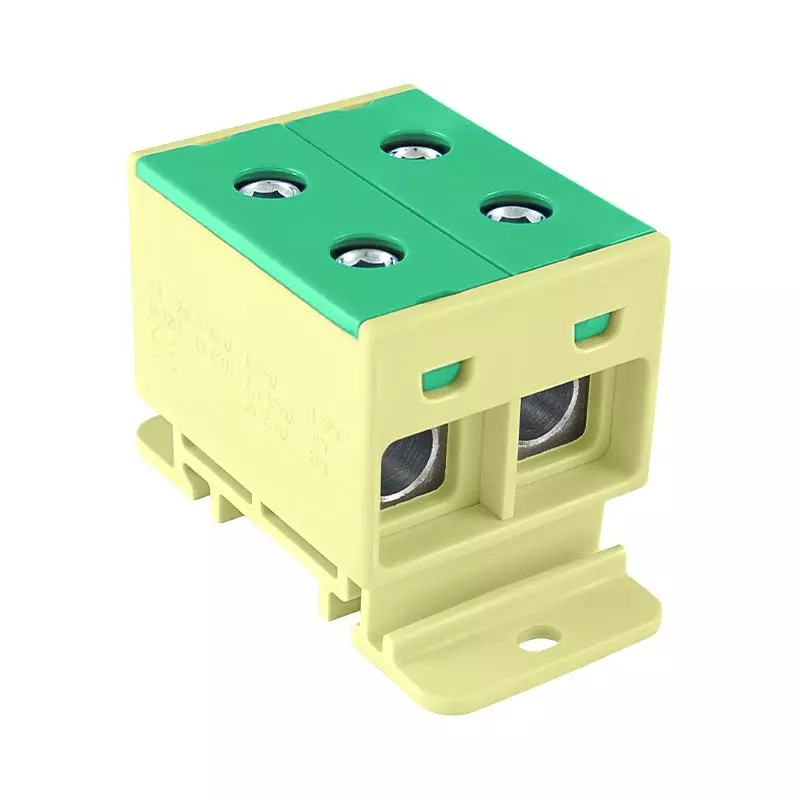

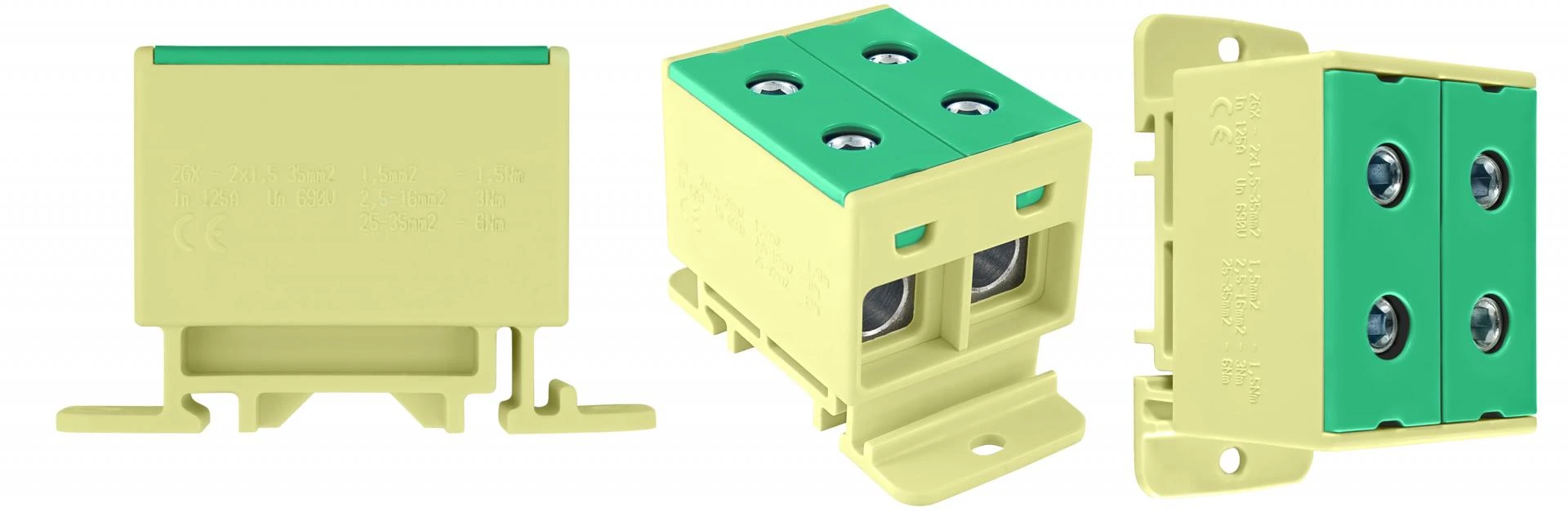

Złączka szynowa 2-torowa 35 mm² zielono-żółta ZGX-2x35 INCOBEX-ELPLAST ENE-00172 to kompaktowa złączka przelotowa przeznaczona do wykonywania trwałych połączeń przewodów w rozdzielnicach i instalacjach elektrycznych. Dwutorowa konstrukcja, połączenie śrubowe oraz możliwość montażu na szynie DIN 35 mm lub bezpośrednio na płycie montażowej ułatwiają organizację przewodów i zabudowę w ograniczonej przestrzeni.
Najważniejsze cechy
- Złączka 2-torowa z czterema otworami przyłączeniowymi
- Zakres przekroju przewodów: 1,5-35 mm²
- Prąd znamionowy: 125 A
- Napięcie znamionowe: 690 V
- Kolor zielono-żółty do czytelnego oznaczenia torów ochronnych
- Wewnętrzne piętra zmostkowane
- Tworzywo termoplastyczne PA6 bez halogenów
- Klasa palności UL94 V0 i zgodność z EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX-2x35 |
| Indeks producenta | ENE-00172 |
| Prąd znamionowy | 125 A |
| Napięcie znamionowe | 690 V |
| Zakres przekroju przewodów | 1,5-35 mm² |
| Montaż | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 2 |
| Liczba zacisków na poziom | 2 |
| Kolor | zielono-żółty |
| Materiał izolacyjny | tworzywo termoplastyczne |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-00172
Kod kreskowy: 5905669746496
Opis
Złączka szynowa 2-torowa 35 mm² zielono-żółta ZGX-2x35 INCOBEX-ELPLAST ENE-00172 została zaprojektowana do pewnego łączenia przewodów w instalacjach niskiego napięcia, rozdzielnicach modułowych oraz szafach sterowniczych. Dwupoziomowa budowa z czterema otworami przyłączeniowymi pozwala na uporządkowane prowadzenie przewodów, a zielono-żółta obudowa ułatwia szybką identyfikację odpowiednich torów w układzie instalacyjnym.
Zastosowanie
Model ZGX-2x35 sprawdza się w polach rozdziału energii, układach przyłączeniowych i instalacjach przemysłowych, gdzie wymagane są trwałe połączenia przewodów o różnych typach żył. Produkt może być montowany na szynie DIN 35 mm albo bezpośrednio na płycie montażowej, co zwiększa elastyczność projektowania zabudowy.
Funkcjonalność
Złączka obsługuje przewody jednodrutowe, wielożyłowe oraz linkowe w zakresie od 1,5 do 35 mm². Połączenie śrubowe z bocznym dostępem do zacisków umożliwia wygodne dokręcanie przewodów, a wewnętrznie zmostkowane piętra wspierają logiczne prowadzenie połączeń w obrębie osprzętu. Na obudowie znajdują się grawerowane informacje o parametrach elektrotechnicznych oraz zalecanych momentach dokręcania.
Bezpieczeństwo
Obudowę wykonano z tworzywa termoplastycznego PA6 bezhalogenowego, sklasyfikowanego w klasie palności UL94 V0. Złączka jest testowana i certyfikowana zgodnie z normą EN 60947-7-1:2012, co potwierdza jej przydatność do profesjonalnych zastosowań elektroinstalacyjnych i rozdzielczych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX-2x35
- Indeks producenta: ENE-00172
- Typ produktu: złączka szynowa 2-torowa
- Prąd znamionowy In: 125 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-35 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-35 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-35 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-35 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 2
- Liczba zacisków na poziom: 2
- Wewnętrzne piętra zmostkowane: tak
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: zielono-żółty
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 40 mm, szerokość 36 mm
- PKWiU: 27.12.40.0
- CN: 85369010
- EAN: 5905669746496
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
