ZŁĄCZKA SZYNOWA ROZDZIELCZA 1-TOROWA 4-OTWORY 35MM2 ZGX 2x35 SZARA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

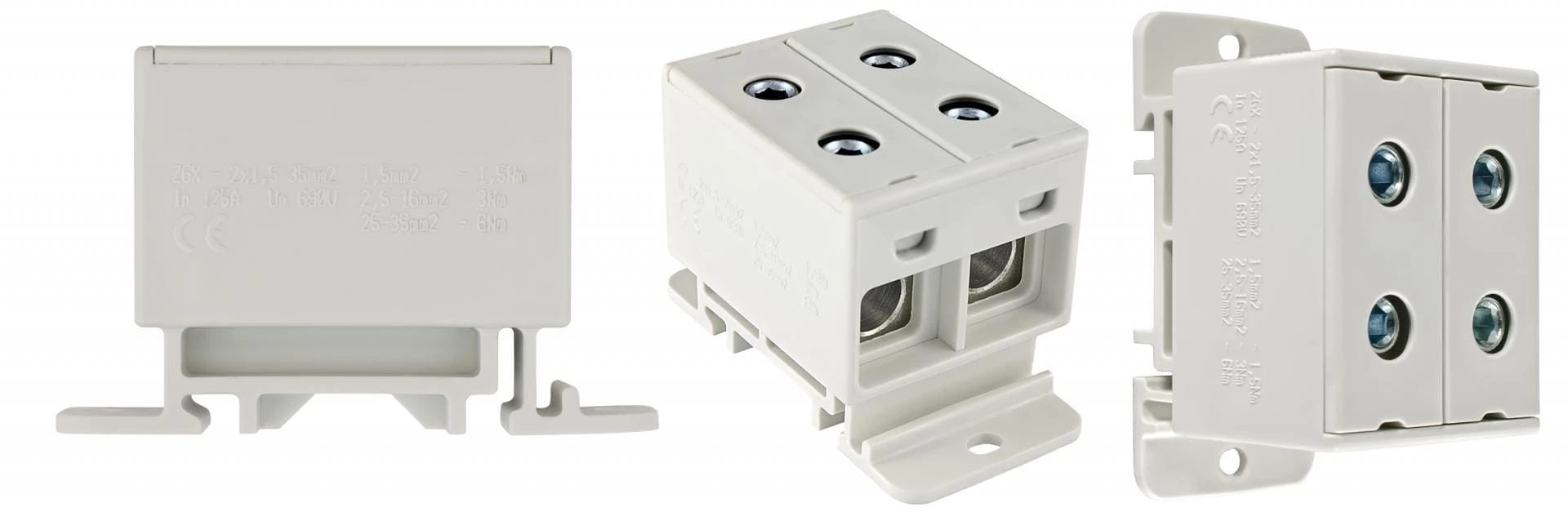

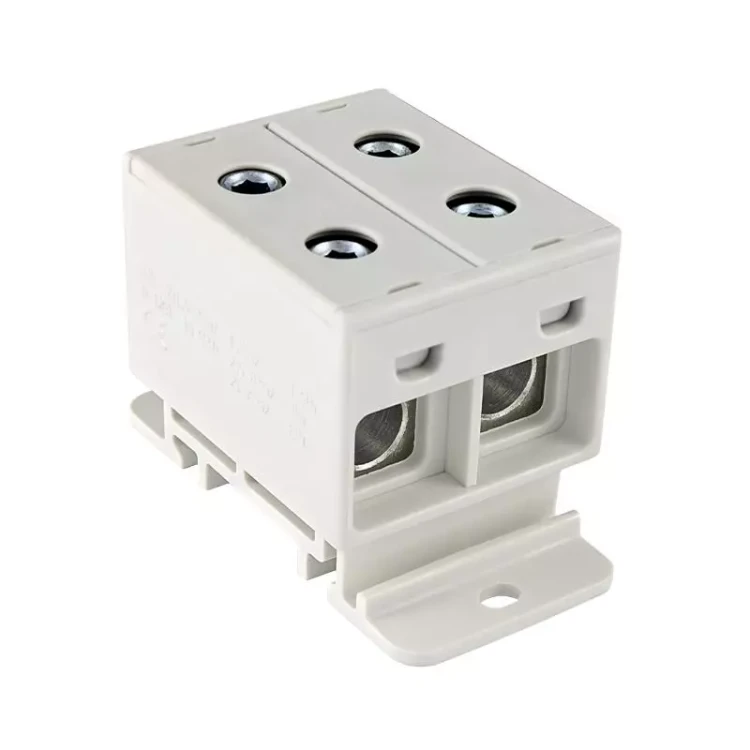

Złączka szynowa 2-torowa 35 mm² szara ZGX-2x35 INCOBEX-ELPLAST ENE-00169 to kompaktowa złączka przelotowa przeznaczona do wykonywania trwałych połączeń przewodów w rozdzielnicach oraz instalacjach elektrycznych. Dwutorowa konstrukcja, połączenie śrubowe oraz możliwość montażu na szynie DIN 35 mm lub bezpośrednio na płycie montażowej zapewniają wygodną zabudowę i uporządkowane prowadzenie przewodów.
Najważniejsze cechy
- Złączka 2-torowa z czterema otworami przyłączeniowymi
- Zakres przekroju przewodów: 1,5-35 mm²
- Prąd znamionowy: 125 A
- Napięcie znamionowe: 690 V
- Kolor szary do uniwersalnych zastosowań instalacyjnych
- Wewnętrzne piętra zmostkowane
- Tworzywo termoplastyczne PA6 bez halogenów
- Klasa palności UL94 V0 i zgodność z EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX-2x35 |
| Indeks producenta | ENE-00169 |
| Prąd znamionowy | 125 A |
| Napięcie znamionowe | 690 V |
| Zakres przekroju przewodów | 1,5-35 mm² |
| Montaż | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 2 |
| Liczba zacisków na poziom | 2 |
| Kolor | szary |
| Materiał izolacyjny | tworzywo termoplastyczne |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-00169
Kod kreskowy: 5905669746465
Opis
Złączka szynowa 2-torowa 35 mm² szara ZGX-2x35 INCOBEX-ELPLAST ENE-00169 została zaprojektowana do pewnego łączenia przewodów w instalacjach niskiego napięcia, rozdzielnicach modułowych oraz szafach sterowniczych. Dwupoziomowa budowa z czterema otworami przyłączeniowymi pozwala na przejrzystą organizację połączeń, a kompaktowe wymiary ułatwiają montaż także w miejscach o ograniczonej przestrzeni.
Zastosowanie
Model ZGX-2x35 znajduje zastosowanie w układach rozdziału energii, obwodach przyłączeniowych oraz instalacjach przemysłowych, gdzie wymagane są trwałe i uporządkowane połączenia przewodów. Produkt może być montowany na szynie DIN 35 mm albo bezpośrednio na płycie montażowej, co zwiększa elastyczność dopasowania do różnych konfiguracji rozdzielnic.
Funkcjonalność
Złączka obsługuje przewody jednodrutowe, wielożyłowe oraz linkowe w zakresie od 1,5 do 35 mm². Połączenie śrubowe z bocznym dostępem do zacisków umożliwia wygodne dokręcanie przewodów, a wewnętrznie zmostkowane piętra wspierają logiczne prowadzenie połączeń w obrębie jednego elementu. Na obudowie znajdują się grawerowane informacje o parametrach elektrotechnicznych oraz zalecanych momentach dokręcania.
Bezpieczeństwo
Obudowę wykonano z tworzywa termoplastycznego PA6 bezhalogenowego, sklasyfikowanego w klasie palności UL94 V0. Złączka jest testowana i certyfikowana zgodnie z normą EN 60947-7-1:2012, co potwierdza jej przydatność do profesjonalnych zastosowań elektroinstalacyjnych i rozdzielczych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX-2x35
- Indeks producenta: ENE-00169
- Typ produktu: złączka szynowa 2-torowa
- Prąd znamionowy In: 125 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-35 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-35 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-35 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-35 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 2
- Liczba zacisków na poziom: 2
- Wewnętrzne piętra zmostkowane: tak
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: szary
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 40 mm, szerokość 36 mm
- PKWiU: 27.12.40.0
- CN: 85369010
- EAN: 5905669746465
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
