ZŁĄCZKA SZYNOWA ROZDZIELCZA 1-TOROWA 4-OTWORY 50MM2 ZGX 2x50 ŻÓŁTO - ZIELONA
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.

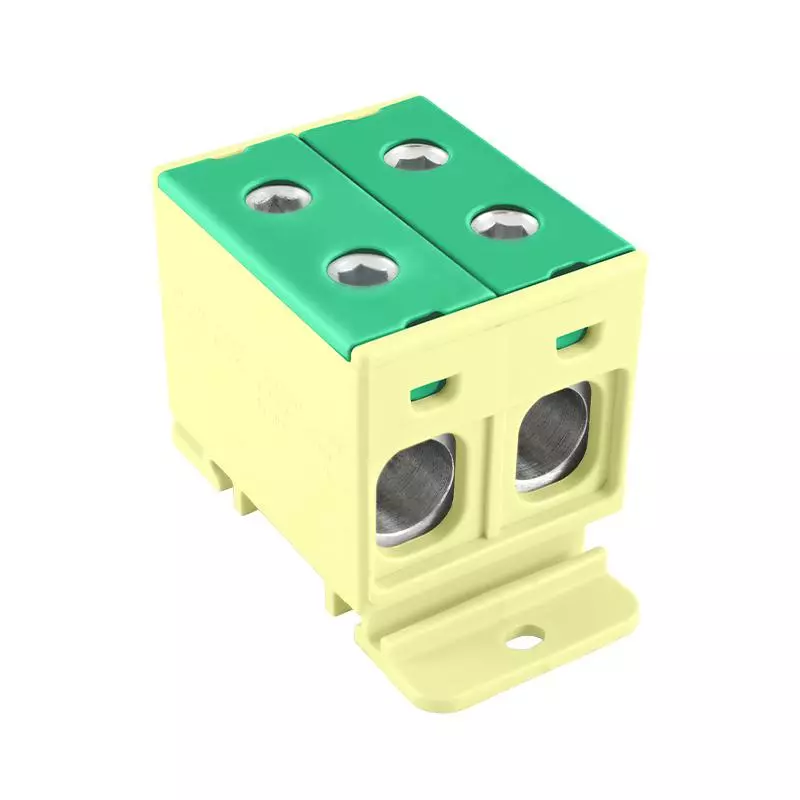

Złączka szynowa rozdzielcza jednotorowa 4 otwory 50 mm² zielono-żółta ZGX 2x50 INCOBEX-ELPLAST ENE-00263 to kompaktowa złączka przeznaczona do rozdziału i pewnego łączenia przewodów w rozdzielnicach oraz instalacjach elektrycznych. Konstrukcja z 4 otworami przyłączeniowymi, połączeniem śrubowym oraz montażem na szynie DIN 35 mm lub płycie montażowej zapewnia wygodną zabudowę i czytelną organizację torów ochronnych.
Najważniejsze cechy
- Złączka rozdzielcza jednotorowa z 4 otworami przyłączeniowymi
- Zakres przekroju przewodów: 1,5-50 mm²
- Prąd znamionowy: 160 A
- Napięcie znamionowe: 690 V
- Kolor zielono-żółty do oznaczeń ochronnych PE
- Wewnętrzne piętra zmostkowane
- Tworzywo termoplastyczne PA6 bez halogenów
- Klasa palności UL94 V0 i zgodność z EN 60947-7-1:2012
Specyfikacja techniczna
| Typ | ZGX 2x50 |
| Indeks producenta | ENE-00263 |
| Prąd znamionowy | 160 A |
| Napięcie znamionowe | 690 V |
| Zakres przekroju przewodów | 1,5-50 mm² |
| Montaż | szyna DIN 35 mm / płyta montażowa |
| Rodzaj połączenia | śrubowe |
| Liczba poziomów | 2 |
| Liczba zacisków na poziom | 2 |
| Kolor | zielono-żółty |
| Materiał izolacyjny | tworzywo termoplastyczne |
| Klasa palności | UL94 V0 |
Kod produktu: ENE-00263
Kod kreskowy: 5903624628290
Opis
Złączka szynowa rozdzielcza jednotorowa 4 otwory 50 mm² zielono-żółta ZGX 2x50 INCOBEX-ELPLAST ENE-00263 została zaprojektowana do wykonywania trwałych połączeń i rozdziału przewodów w instalacjach niskiego napięcia, rozdzielnicach modułowych oraz szafach sterowniczych. Kompaktowa obudowa, śrubowy system zacisku oraz zielono-żółte oznaczenie pozwalają na czytelne prowadzenie torów ochronnych i wygodny montaż w standardowych układach zabudowy.
Zastosowanie
Model ZGX 2x50 znajduje zastosowanie w układach rozdziału energii, polach przyłączeniowych oraz rozdzielnicach, w których wymagane jest pewne połączenie przewodów ochronnych lub odpowiednio oznaczonych torów. Produkt może być montowany na szynie DIN 35 mm albo bezpośrednio na płycie montażowej, co zwiększa elastyczność konfiguracji.
Funkcjonalność

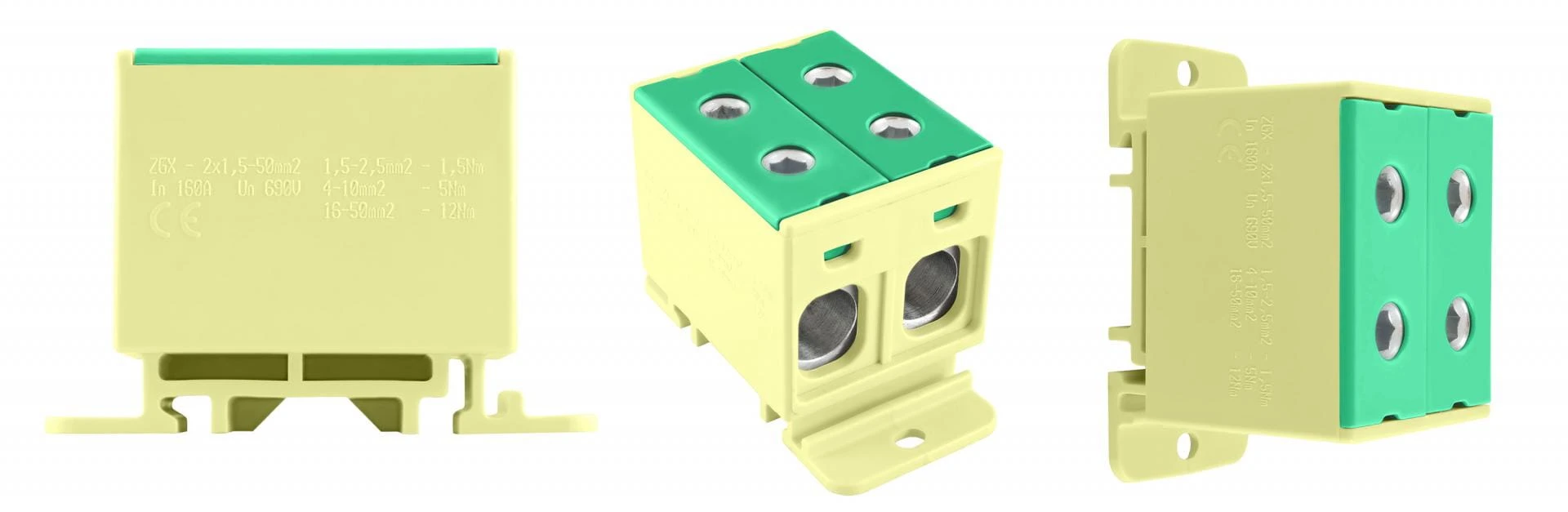

Złączka obsługuje przewody jednodrutowe, wielożyłowe oraz linkowe w zakresie od 1,5 do 50 mm². Konstrukcja z 4 otworami przyłączeniowymi i bocznym dostępem do zacisków umożliwia wygodne prowadzenie przewodów, a wewnętrznie zmostkowane piętra wspierają uporządkowany rozdział połączeń. Na obudowie znajdują się grawerowane informacje dotyczące parametrów pracy oraz zaleceń montażowych.
Bezpieczeństwo
Obudowę wykonano z tworzywa termoplastycznego PA6 bezhalogenowego, sklasyfikowanego w klasie palności UL94 V0. Złączka jest testowana i certyfikowana zgodnie z normą EN 60947-7-1:2012, co potwierdza jej przydatność do profesjonalnych zastosowań elektroinstalacyjnych i rozdzielczych.
Dane techniczne
- Producent: INCOBEX-ELPLAST
- Model: ZGX 2x50
- Indeks producenta: ENE-00263
- Typ produktu: złączka szynowa rozdzielcza jednotorowa
- Prąd znamionowy In: 160 A
- Napięcie znamionowe: 690 V
- Zakres przekroju przewodów jednodrutowych: 1,5-50 mm²
- Zakres przekroju przewodów wielożyłowych: 1,5-50 mm²
- Zakres przekroju przewodów linkowych z tulejką: 1,5-50 mm²
- Zakres przekroju przewodów linkowych bez tulejki: 1,5-50 mm²
- Rodzaj połączenia: połączenie śrubowe
- Liczba poziomów: 2
- Liczba zacisków na poziom: 2
- Wewnętrzne piętra zmostkowane: tak
- Pozycja połączenia: z boku / boczny
- Sposób montażu: szyna DIN 35 mm
- Kolor: zielono-żółty
- Materiał elementu izolacyjnego: tworzywo termoplastyczne
- Klasa palności materiału izolacyjnego: UL94 V0
- Wymiary: długość 45 mm, wysokość 43 mm, szerokość 36 mm
- CN: 85369010
- EAN: 5903624628290
Bezpieczeństwo produktu
Certyfikaty i ostrzeżenie bezpieczeństwa
- Posiada oznaczenie CE (zgodność z normami UE).
Producent
INCOBEX - ELPLAST SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
ul. Michała Grażyńskiego 71
43-300 Bielsko-Biała, Polska
