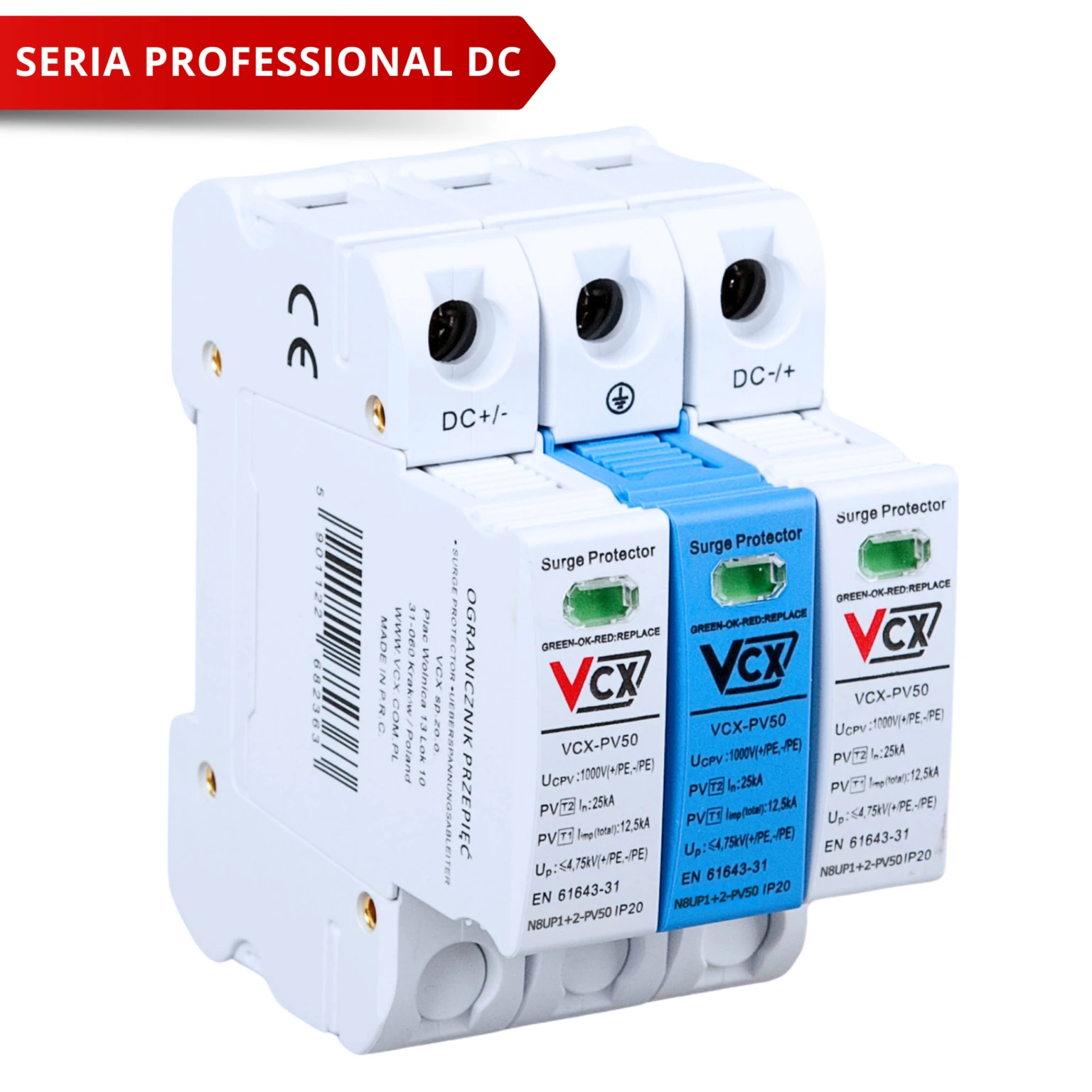

Ochronnik przepięć fotowoltaiczny DC klasy T1T2 (B+C) 3P 1000V 12,5 kA GDT Professional

Ogranicznik przepięć PV DC T1T2 (B+C) 3P 1000V 12,5kA GDT Professional VCX to zaawansowane technologicznie urządzenie przeznaczone do ochrony instalacji fotowoltaicznych przed skutkami przepięć oraz prądów piorunowych.

Zastosowanie technologii warystorowo–iskiernikowej (MOV+GDT+MOV) pozwala na skuteczne odprowadzanie energii udarowej oraz zwiększenie trwałości urządzenia poprzez ograniczenie zjawiska starzenia warystorów.

Dwustopniowa ochrona T1 + T2

Urządzenie pełni funkcję pierwszego i drugiego stopnia ochrony, zabezpieczając instalację zarówno przed bezpośrednimi impulsami piorunowymi, jak i przepięciami wtórnymi.

• ochrona przed wyładowaniami atmosferycznymi
• redukcja przepięć indukowanych
• stabilizacja pracy instalacji PV

Technologia MOV + GDT

Ogranicznik wykorzystuje warystory MOV w torach DC+ i DC– oraz iskiernik gazowy (GDT) w torze ochronnym, co znacząco zwiększa jego niezawodność.

• wysoka odporność na impulsy przepięciowe
• ograniczenie prądów upływu
• wydłużona żywotność urządzenia

Kompaktowa konstrukcja

Dzięki przemyślanej budowie ogranicznik zajmuje tylko 3 moduły (54 mm), co pozwala na efektywne wykorzystanie przestrzeni w rozdzielnicy.

Wysoka skuteczność działania

Parametry Iimp 12,5 kA, In 25 kA oraz Imax 50 kA zapewniają skuteczne ograniczanie przepięć.

Napięciowy poziom ochrony Up < 4,75 kV gwarantuje bezpieczeństwo urządzeń instalacji fotowoltaicznej.

Funkcjonalność i kontrola

Urządzenie wyposażone jest w wizualny wskaźnik działania:

• zielony – ochrona aktywna
• czerwony – brak ochrony

Umożliwia to szybką kontrolę stanu urządzenia.

Montaż i zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicach instalacji fotowoltaicznych. Konstrukcja 3P zapewnia pełną ochronę torów DC.

Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².

Warunki pracy

Urządzenie pracuje w temperaturach od -30°C do +50°C, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie.

To rozwiązanie klasy Professional dla instalacji PV wymagających najwyższej skuteczności ochrony oraz niezawodności działania.
