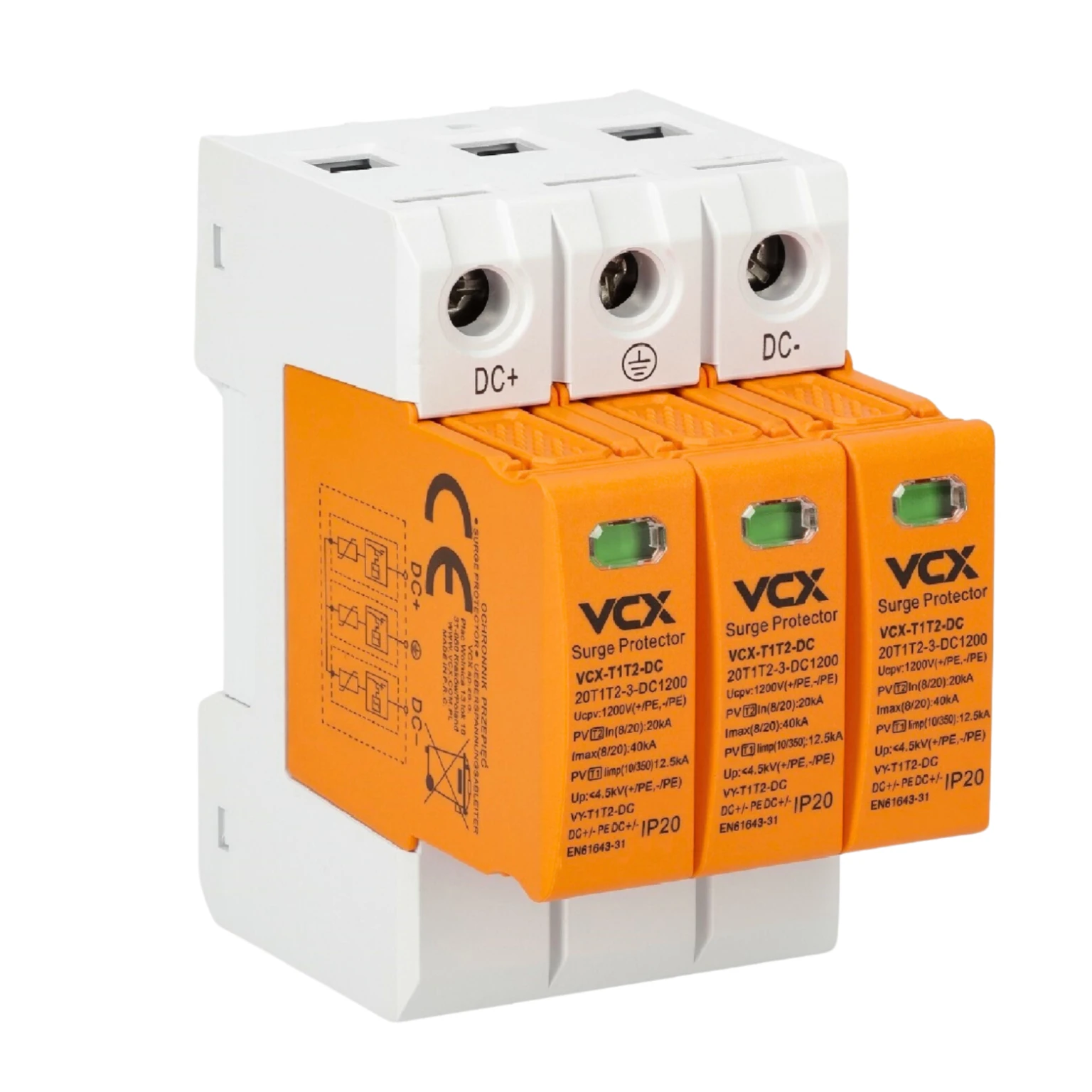

Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1200V (T1T2) 12,5kA

Ogranicznik przepięć PV DC T1T2 (B+C) 3P 1200V 12,5kA VCX to nowoczesne rozwiązanie przeznaczone do ochrony instalacji fotowoltaicznych przed skutkami przepięć wywołanych przez wyładowania atmosferyczne oraz zakłócenia w pracy systemu.

Dzięki zastosowaniu technologii warystorowej oraz podwyższonego napięcia pracy 1200 V DC, urządzenie zapewnia niezawodną ochronę w nowoczesnych instalacjach PV.

Dwustopniowa ochrona T1 + T2

Ogranicznik pełni funkcję pierwszego i drugiego stopnia ochrony, zabezpieczając instalację zarówno przed bezpośrednimi impulsami piorunowymi, jak i przepięciami wtórnymi.

• ochrona przed prądami piorunowymi
• redukcja przepięć indukowanych
• stabilizacja pracy instalacji PV

Zintegrowane zabezpieczenie termiczne

Urządzenie posiada wbudowane zabezpieczenie termiczne, które eliminuje konieczność stosowania dodatkowego dobezpieczenia, zwiększając bezpieczeństwo i upraszczając instalację.

Wysoka skuteczność działania

Parametry Iimp 12,5 kA, In 20 kA oraz Imax 40 kA gwarantują skuteczne odprowadzanie energii udarowej.

Napięciowy poziom ochrony Up < 4,5 kV zapewnia bezpieczeństwo urządzeń instalacji fotowoltaicznej.

Kompaktowa konstrukcja

Ogranicznik zajmuje tylko 3 moduły (54 mm), a jego wysokość wynosi 80,8 mm, co umożliwia montaż w większości standardowych rozdzielnic.

Montaż i zastosowanie

Urządzenie przeznaczone jest do montażu w rozdzielnicach instalacji PV. Konstrukcja 3P zapewnia pełną ochronę torów DC.

Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².

Warunki pracy

Ogranicznik pracuje w temperaturach od -30°C do +50°C, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie.

To rozwiązanie dla instalacji fotowoltaicznych wymagających wysokiej skuteczności ochrony oraz niezawodności działania.
