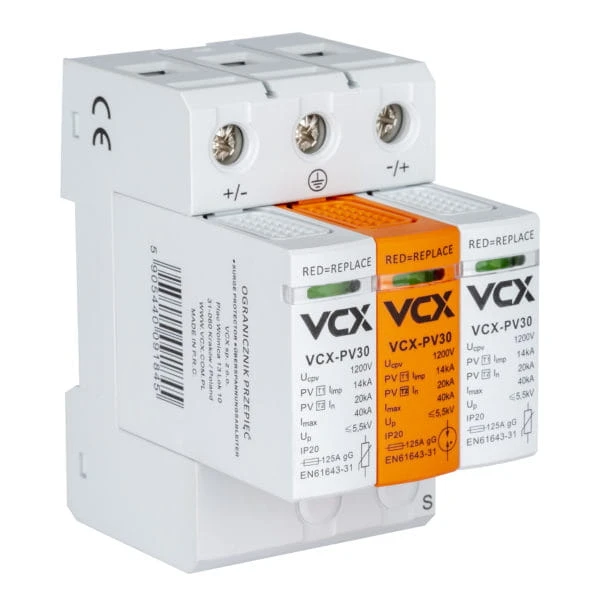

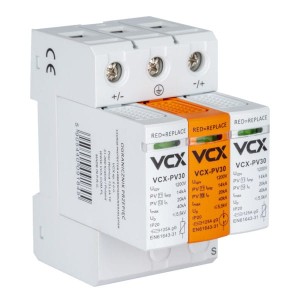

Ogranicznik przepięć fotowoltaiczny DC PV30 klasy T1T2 (B+C) 3P 1200V 14kA

Ogranicznik przepięć PV DC T1T2 (B+C) 3P 1200V 14kA VCX to zaawansowane urządzenie przeznaczone do ochrony instalacji fotowoltaicznych przed skutkami przepięć wywołanych przez wyładowania atmosferyczne oraz zakłócenia w pracy systemu.

Dzięki zastosowaniu technologii warystorowo–iskiernikowej (MOV+GDT+MOV), urządzenie zapewnia wysoką skuteczność działania oraz zwiększoną odporność na obciążenia impulsowe.

Ochrona T1 + T2

Ogranicznik pełni funkcję pierwszego i drugiego stopnia ochrony (T1+T2), co pozwala na zabezpieczenie instalacji PV zarówno przed bezpośrednimi impulsami piorunowymi, jak i przepięciami wtórnymi.

• ochrona przed wyładowaniami atmosferycznymi
• ochrona przed przepięciami indukowanymi
• stabilizacja pracy instalacji PV

Technologia MOV + GDT

Urządzenie wykorzystuje warystory MOV w torach DC oraz iskiernik gazowy (GDT) w torze PE, co zwiększa zdolność odprowadzania prądów udarowych oraz ogranicza zużycie komponentów.

• wysoka odporność na impulsy piorunowe
• wydłużona żywotność urządzenia
• stabilna praca przy wysokim napięciu

Wysoka wydajność

Ogranicznik oferuje prąd udarowy Iimp 14 kA, co zapewnia skuteczne odprowadzanie energii piorunowej. Parametry In 20 kA oraz Imax 40 kA gwarantują stabilną pracę.

Napięciowy poziom ochrony Up < 5,5 kV zapewnia bezpieczeństwo urządzeń instalacji fotowoltaicznej.

Funkcjonalność i kontrola

Urządzenie wyposażone jest w wizualny wskaźnik działania:

• zielony – ochrona aktywna
• czerwony – brak ochrony

Umożliwia to szybkie sprawdzenie stanu pracy ogranicznika.

Montaż i zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicach instalacji fotowoltaicznych. Konstrukcja 3P zapewnia pełną ochronę torów DC.

Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².

Warunki pracy

Urządzenie pracuje w temperaturach od -30°C do +50°C, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie.

To rozwiązanie dla instalacji PV wymagających wysokiej skuteczności ochrony przeciwprzepięciowej.
