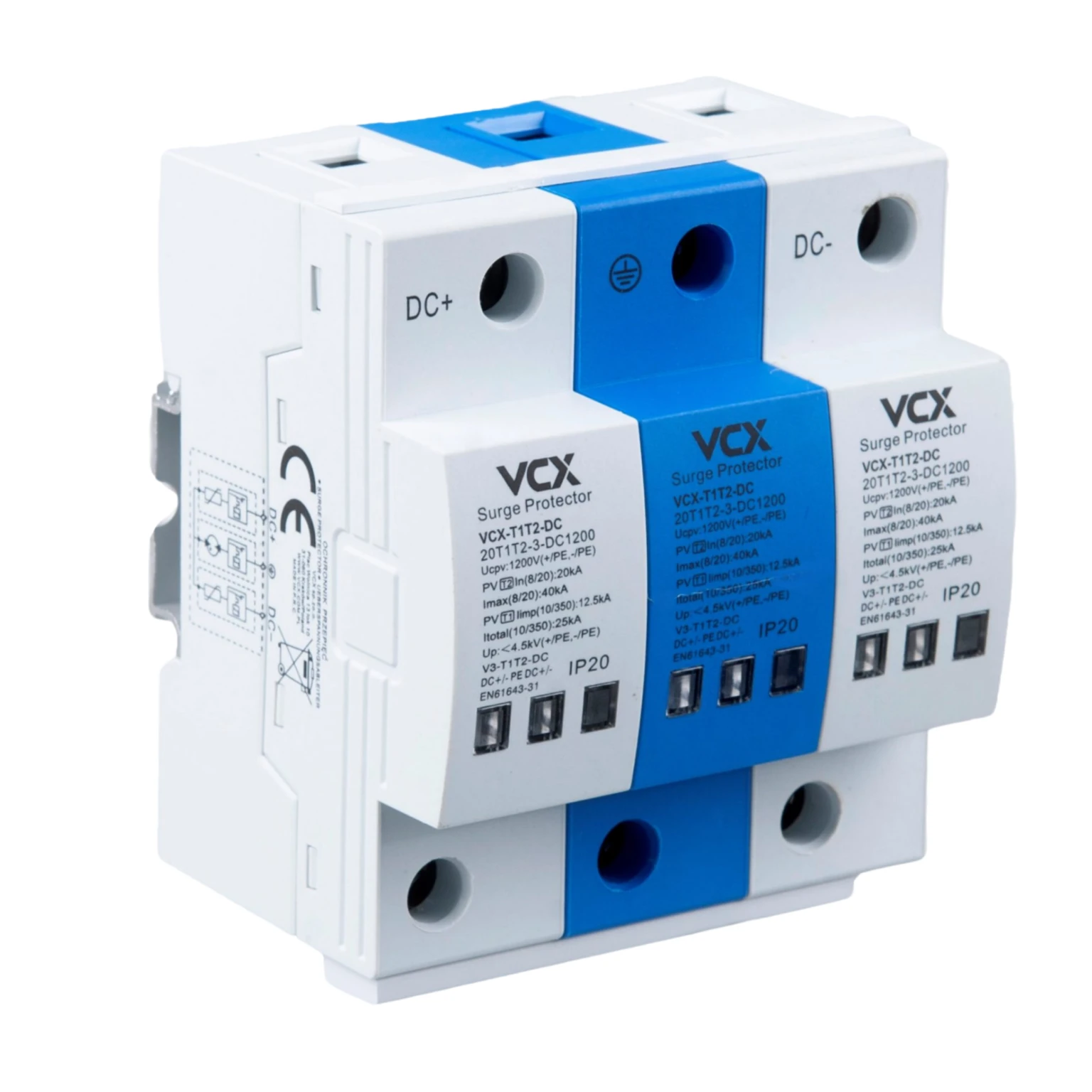

Ogranicznik przepięć fotowoltaiczny DC B+C 3P 1200V (T1T2) 25kA GDT BLUE

Ogranicznik przepięć PV DC T1T2 (B+C) 3P 1200V 25kA GDT VCX to zaawansowane technologicznie rozwiązanie przeznaczone do ochrony instalacji fotowoltaicznych przed skutkami przepięć oraz prądów piorunowych o wysokiej energii.

Zastosowanie technologii warystorowo–iskiernikowej (MOV+GDT+MOV) pozwala na skuteczne odprowadzanie energii udarowej oraz znaczące zwiększenie trwałości urządzenia poprzez ograniczenie wpływu prądów upływu na komponenty.

Dwustopniowa ochrona T1 + T2

Urządzenie pełni funkcję pierwszego i drugiego stopnia ochrony, zabezpieczając instalację PV zarówno przed bezpośrednimi wyładowaniami atmosferycznymi, jak i przepięciami wtórnymi.

• ochrona przed prądami piorunowymi
• redukcja przepięć indukowanych
• stabilizacja pracy instalacji fotowoltaicznej

Technologia MOV + GDT

Ogranicznik wykorzystuje warystory MOV w torach DC+ i DC– oraz iskiernik gazowy (GDT) w module ochronnym, co zapewnia wysoką skuteczność działania i niezawodność.

• wysoka odporność na impulsy przepięciowe
• ograniczenie starzenia warystorów
• wydłużona żywotność urządzenia

Przystosowany do instalacji 1200V

Podwyższone napięcie pracy 1200 V DC umożliwia zastosowanie w nowoczesnych i wymagających instalacjach PV, w tym systemach przemysłowych.

Wysoka skuteczność działania

Parametry Iimp (Itotal) 25 kA oraz Iimp 12,5 kA na biegun zapewniają najwyższy poziom ochrony przeciwprzepięciowej.

Napięciowy poziom ochrony Up < 2,7 kV gwarantuje bardzo skuteczne ograniczanie przepięć i ochronę urządzeń.

Kompaktowa konstrukcja

Konstrukcja 3P pozwala na efektywne wykorzystanie miejsca w rozdzielnicy przy zachowaniu wysokiej wydajności.

Montaż i zastosowanie

Ogranicznik przeznaczony jest do montażu w rozdzielnicach instalacji PV. Instalacja odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².

Warunki pracy

Urządzenie pracuje w temperaturach od -30°C do +50°C, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie.

To rozwiązanie dla instalacji fotowoltaicznych wymagających najwyższego poziomu ochrony oraz niezawodności działania.
