Ogranicznik przepięć fotowoltaiczny DC BC 1200V (T1T2) 3P 7kA PV

Ogranicznik przepięć PV DC T1T2 (B+C) 3P 1200V 7kA VCX to nowoczesne urządzenie przeznaczone do ochrony instalacji fotowoltaicznych przed przepięciami wywołanymi przez wyładowania atmosferyczne oraz zakłócenia w pracy systemu.

Dzięki zastosowaniu wysokiej jakości warystorów, ogranicznik skutecznie redukuje przepięcia i zapewnia stabilną pracę instalacji PV nawet w wymagających warunkach.

Ochrona T1 + T2

Urządzenie pełni funkcję pierwszego i drugiego stopnia ochrony (T1+T2), zabezpieczając instalację zarówno przed impulsami piorunowymi, jak i przepięciami wtórnymi.

• ochrona przed wyładowaniami atmosferycznymi
• ochrona przed przepięciami indukowanymi
• stabilizacja pracy instalacji PV

Przystosowany do instalacji 1200V DC

Ogranicznik został zaprojektowany do pracy przy napięciu do 1200 V DC, co czyni go odpowiednim rozwiązaniem dla nowoczesnych systemów fotowoltaicznych.

Wysoka skuteczność działania

Parametry Iimp 7 kA, In 20 kA oraz Imax 40 kA zapewniają skuteczne odprowadzanie energii udarowej.

Napięciowy poziom ochrony Up < 4,5 kV gwarantuje bezpieczeństwo urządzeń instalacji PV.

Funkcjonalność i kontrola

Urządzenie wyposażone jest w wizualny wskaźnik działania:

• zielony – ochrona aktywna
• czerwony – brak ochrony

Pozwala to na szybkie sprawdzenie stanu urządzenia.

Kompaktowa konstrukcja

Ogranicznik zajmuje tylko 3 moduły, co pozwala na oszczędność miejsca w rozdzielnicy.

Montaż i zastosowanie

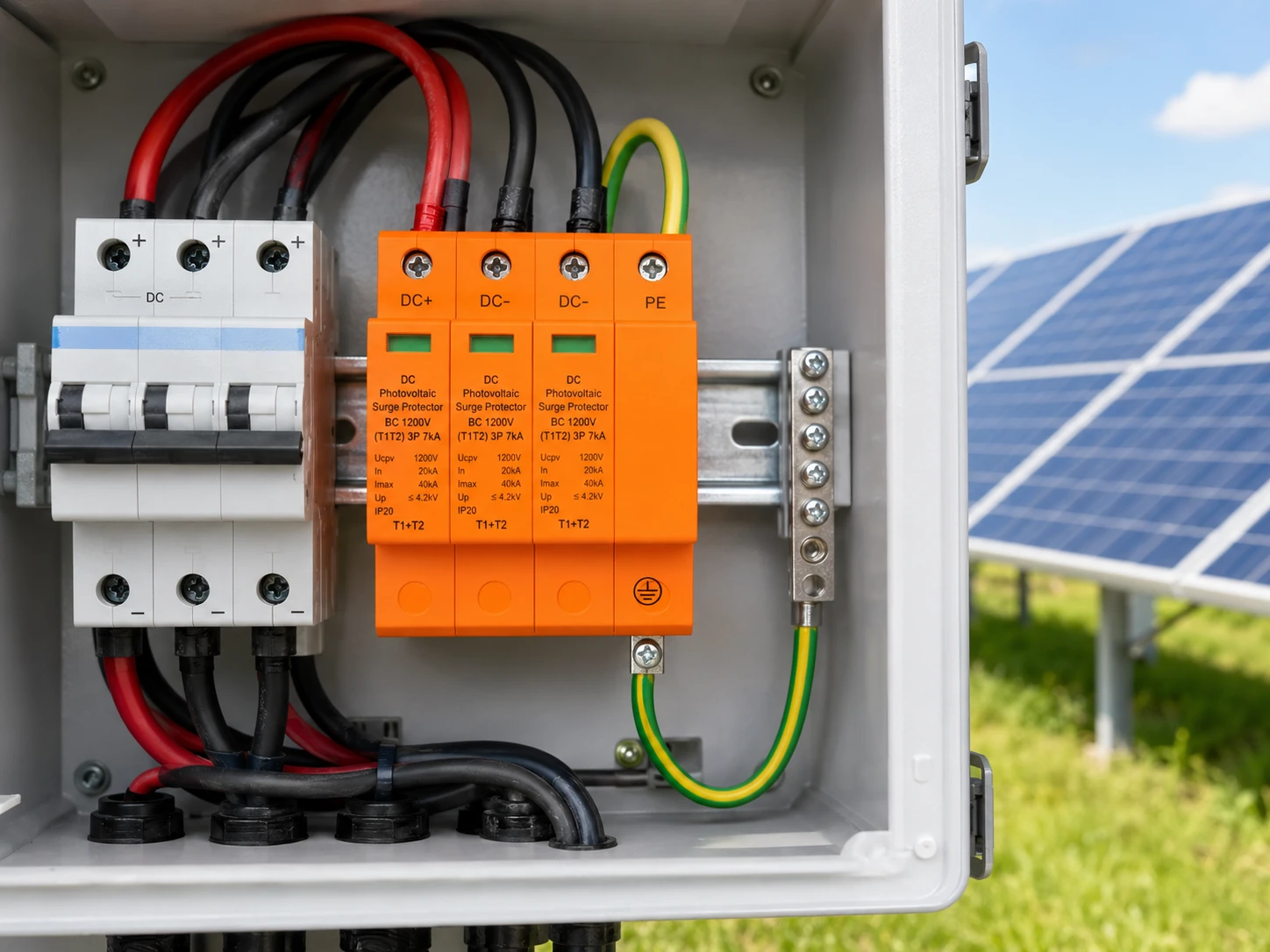

Urządzenie przeznaczone jest do montażu w rozdzielnicach instalacji fotowoltaicznych. Konstrukcja 3P zapewnia pełną ochronę torów DC.

Montaż odbywa się na szynie DIN, a maksymalny przekrój przewodów wynosi 35 mm².

Warunki pracy

Ogranicznik pracuje w temperaturach od -30°C do +50°C, a stopień ochrony IP20 zapewnia bezpieczne użytkowanie.

To rozwiązanie dla instalacji PV wymagających skutecznej i ekonomicznej ochrony przeciwprzepięciowej.
